Лабораторная работа №1. Монтажная выверка валов и определение степени натяжения ременной передачи

1. Цель и содержание работы

Цель работы - ознакомить студентов с конструкцией ременной передачи в механизмах привода, методом проверок параллельности валов и величины натяжения ремней.

Содержание работы.

1. Ознакомление с типами ременных передач.

2. Ознакомление с экспериментальной установкой, измерительными устройствами контроля.

3. Монтажная выверка валов.

4. Определение величины натяжения ремней.

2. Общие вопросы

2.1. Характеристика ременных передач

Ременная передача относится к передачам трением с гибкой связью и может применяться для передачи движения между валами, находящимися на значительном расстоянии один от другого. Она состоит (рис.1.1) из двух шкивов (ведущего, ведомого) и охватывающего их ремня. Ведущий шкив силами трения, возникающими на поверхности контакта шкива с ремнем вследствие его натяжения, приводит ремень в движение. Ремень в свою очередь заставляет вращаться ведомый шкив. Таким образом, мощность передается с ведущего шкива на ведомый.

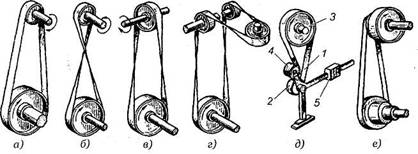

Рис.1.1. Виды ременных передач: а — открытая передача; б — перекрестная передача; в — полуперекрестная передача (со скрещивающимися валами); г — угловая передача (с направляю­щим роликом); д — передача с нажимным роликом; е — передача со ступенчатым шкивом

Для нормальной работы передачи необходимо предварительное натя­жение ремня, обеспечивающее возникновение сил трения на участках кон­такта (ремень—шкив). Оно осуществляется: 1) вследствие упругости ремня — укорочением его при сшивке, передвижением одного вала или с помощью нажимного ролика; 2) под действием силы тяжести качающейся системы или силы пружины; 3) автоматически, в результате реактивного момента, возникающего на статоре двигателя; 4) с применением специальных натяжных устройств (рис.1, д и рис.2). Так как на практике большинство передач работает с переменным режимом нагрузки, то ремни с постоянным предварительным натяжением в период недогрузок оказываются излишне натянутыми, что ведет к резкому снижению долговечности. С этих позиций целесообразнее применять третий способ, при котором натяжение меняется в зависимости от нагрузки, что обеспечивает повышение срока службы ремня. Однако автоматическое натяжение в реверсивных передачах с непараллельными осями валов применить нельзя.

По форме сечения ремня (рис.1.2.) разделяются на плоскоременные, клиноременные, круглоременные, с зубчатыми ремнями, с поликлиновыми ремнями.

Ремни должны обладать достаточно высокой прочностью при действии переменных нагрузок, иметь высокий коэффициент трения при движении по шкиву и высокую износостойкость. Ременные передачи применяются для привода агрегатов от электродвигателей малой и средней мощности; для привода от маломощных двигателей внутреннего сгорания. Наибольшее распространение в машинострое­нии находят клиноременные передачи (в станках, автотранспортных двига­телях и т. п.). Эти передачи широко используют при малых межосевых расстояниях и вертикальных осях шкивов, а также при передаче вращения не­сколькими шкивами. При необходимости обеспечения ременной передачи постоянного передаточного числа и хорошей тяговой способности реко­мендуется устанавливать зубчатые ремни. При этом не требуется большего начального натяжения ремней; опоры могут быть неподвижными. Плоскоременные передачи применяются как простейшие, с минимальными напряжениями изгиба. Плоские ремни имеют прямоугольное сечение, применяются в машинах, которые должны быть устойчивы к вибрациям (например, высокоточные станки.

Теоретически тяговая способность клинового ремня при том же усилии натяжения в 3 раза больше, чем у плоского. Однако относительная прочность клинового ремня по сравнению с плоским несколько меньше (в нем меньше слоев армирующей ткани), поэтому практически тяговая способность клинового ремня приблизительно в два раза выше, чем у плоского. Это свидетельство в пользу клиновых ремней послужило основанием для их широкого распространения, в особенности в последнее время.
