14. Основные характеристики канала adsl и помех, действующих в канале связи adsl. Собственные переходные помехи, методы борьбы с ними.
Собственные
переходные помехиПомимо
переходных помех, описанных ранее,
существуют и так называемые собственные
переходные помехи. В действительности
данный тип помехи не является переходным,
поскольку не является помехой между
приемником и передатчиком. Данный тип
помехи вызван не полным разделением
направлений приема и передачи в
дифсистеме, а также является следствием
не идеального согласования приемника
и передатчика. Затухание на линии может
достигать 55 дБ, поэтому для того, чтобы
принять сигнал с уровнем, более высоким,
чем у собственной переходной помехи,
дифсистема должна обеспечивать затухание
не хуже, чем 55 дБ.

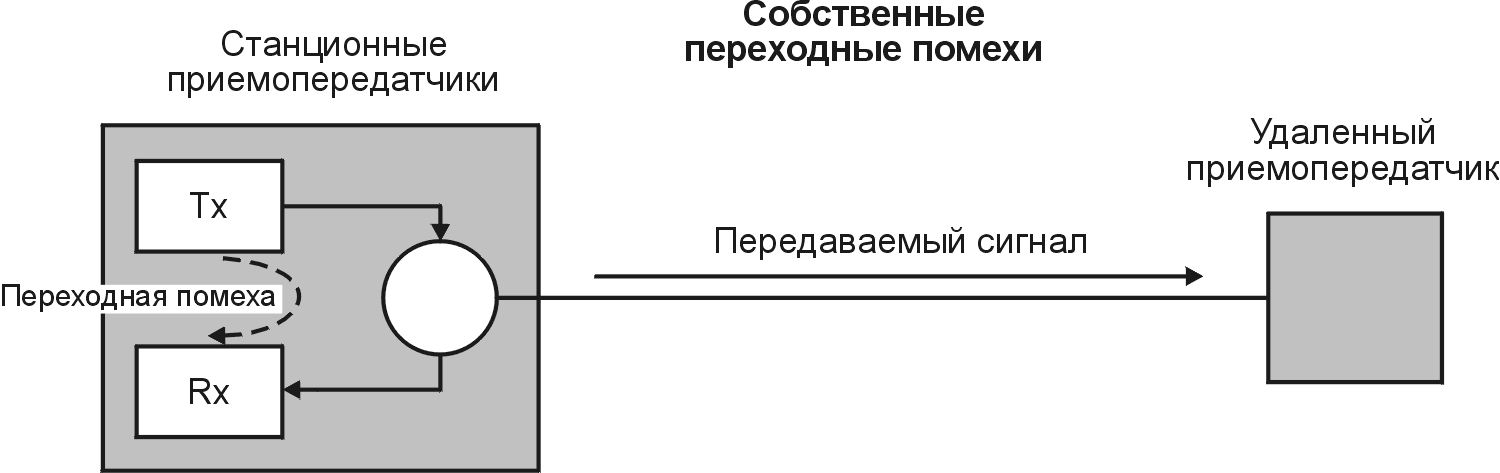

Рисунок
12. Собственная переходная помеха.
Как
и в случае NEXT, данная проблема существует,
только при передаче и приеме сигналов
в одном частотном диапазоне, например
при использовании эхо компенсации.
15. Основные характеристики канала adsl и помех, действующих в канале связи adsl. Узкополосные помехи, методы борьбы с ними.
Помехи подразделяются по их спектральным характеристикам. Во-первых, помехи делятся на узкополосные и широкополосные. К первым обычно относятся помехи от систем связи на несущей частоте, систем питания переменным током и т.п. Их отличительной особенностью является то, что характер изменения помехи во времени является синусоидальным или близким к нему. При этом спектр помехи близок к линейчатому (максимальный уровень – на основной частоте, меньший уровень – на частотах гармоник).
Начнем c анализа методов измерений затухания. внocимых потерь, уровня и чаСтоты сигнала в линии. Известно, что параметр затухапия часто используется для паспортизации различных систем передачи (E1, HDSL, 1SDN и пр.). B основу методики измерения положено применение двух приборов. Один выполняет роль генератора и передаетг в линию одночастотный сигнал другой - приемника одночастотного сигнала и измеряет уровень сигнала; по разнице уровня передаваемого и принимаемого сигнала делаетcя вывод o величине затухания в линии.
Attenuation (Затухание) - показывает затухание сигнала в линии в момент синхронизации модема с DSL-коммутатором (этот параметр должен быть < 45 дБ). Затухание зависит от длины кабеля между модемом и DSL-коммутатором. Чем больше значение этого параметра, тем ниже качество линии и, следовательно, меньше скорость передачи/приема данных. Оптимальные значения находятся в пределах от 5 дБ до 30 дБ (линия отличная или хорошая). Значение затухания, равное 45 дБ и выше, означает, что линия непригодна для использования ADSL. Т.к. ADSL это несимметричная технология, то значения для Upstream (в направлении от абонента) и Downstream (в направлении к абоненту) могут быть различны.
Значение параметра затухания сигнала Attenuation [дБ]:
до 20 dB — отличная линия;
от 20 dB до 40 dB — рабочая линия;
от 40 dB до 50 dB — возможны сбои;
от 50 dB до 60 dB — периодически пропадает синхронизация;
от 60 dB и выше — оборудование работать не будет.
B отличие от измерении затухания, анализ вносимых потерь для эксплуатации ADSL имеет очень важное значение, поскольку отражает неравномерность зaтухания сигнала во всем рабочем диапазоне ADSL. Схема организации измерений очень напоминает схему измерений параметра затухания за тем исключением, что генератор в данном случае должен подавать не одночастотный сигнал, a сигнал, сканируюший по частоте. На стороне анализатора измеряется затухание (разница между уровнем принятого сигнала и уровнем передаваемого) для каждой частоты сканиро-вания. B результате мы получаем характеристику вносимых потерь абонент-ского кабеля
