8. Вакуумные выкл. Устр-во дугогасительной камеры. Преимущества перед масляными.

Вакуумные выключатели представляют собой герметизированные камеры, из которых откачан воздух. Давление среды в камере составляет порядка 1,33*10^-4(степень -4) Па. Поэтому при размыкании контактов не образуются мощные дуги, т.к. очень разряжена среда, которая могла быть ионизирована. Из-за этого длительность горения дуги не превышает 0,01с. Процесс гашения дуги: при расхождении контактов резко ↑ их температура и м/у ними возникает мостик из расплавленного металла, который быстро испарится, поэтому дуга горит в среде паров металлов. Вакуум способствует быстрой диффузии заряженных частиц в окружающее пространство. Дуга гаснет при первом переходе ч/з ноль.

1-неподвижный контакт; 2-подвижный контакт; 3-защищающий метал. экран, предохран. стенки камеры от брызг расплавленного метал. и защищающий от радиации; 4-керамич корпус; 5-уплотнения; 6-вакуум; 7-дуга.

Основные преимущества вакуумных выключателей:

1 )отсутствие необходимости в замене и пополнении масла; 2)высокая износостойкость при отклю-чениях; 3)простота эксплуатации, снижение эксплуатационных расходов; 4)бесшумность, чистота, удобство обслуживания (отсутствие внешних эффектов и выделений при откл. Iкз); 5)сравнительно малые габариты и масса выкл.; 6)легкая замена вакуумной дугогасительной камеры и ее произвольное положение при установке выключателя; 7)высокое быстродействие выключателя; 8)отсутствие загрязнения окружающей среды.

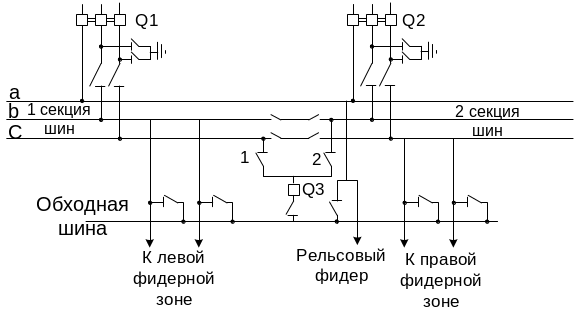

9 . Назначение и схема включения катодных и фидерных выключателей в ру 3,3 кВ

По своему назначению БВ на ТП пост. I подразделяются на: 1) катодные (QF1' и QF1''); 2)фидерные(линейные) (QF2' и QF2'').

Катодные БВ предназначены для защиты преобразователей от внутренних повреждений и для коммутационных переключений. Они могут быть поляризованными в обратном направлении или неполяризованными. При повреждении выпрямителя в т. К1 Iкз ч/з QF1' будет протекать в обратном направлении и QF1' отключится.

Фидерные БВ предназначены для отключения ТС при перегрузках или КЗ. На ТП магистральных ж.д. всегда включаются по 2 БВ последовательно для ↑ отключаемого I. Они поляризованы в прямом направлении. При КЗ в т. К2 выключатели QF2' и QF2'' отключатся, т.к. по ним будет протекать Iкз в прямом направлении.

Рассмотрим случай когда КЗ произошло в т. К3 на шинах 3,3 кВ ТП1. На ТП1 отключится QF1'(если он неполяризованный) или Q1'(если QF1' поляризованный в обратном направлении). Ток на ТП2 обычно < чем Iуст выкл. QF2'' и он не сможет отключиться. QF2' поляризован в прямом направлении поэтому он тоже не отключит Iкз. В этом случае на ТП вступает в действие земляная защита: при ее срабатывании снимается U со всех держащих катушек БВ и они отключаются.

10 Типы выпрямительных и выпрямительно-инверторных преобразователей применяемых на тп пост. I.

Выпрямители на силовых полупроводниковых приборах стали использоваться на ТП с 1965 г. Выпрямители с принудительным воздушным охлаждением типов: УВКЭ-1, ПВЭ-2, ПВЭ-3, ПВЭ-М, ПВК-6.устанавливались в помещениях, а их охлаждение осуществлялось путем подачи воздуха вентиляторами. Наибольшее широкое применение на ТП пост. I получили выпрямители с естественным воздушным охлаждением в связи с простотой их обслуживания и высокими технико-экономическими показателями. ПВЭ-5АУ1(преобразователь выпрямительный для электротяги, модификации 5А, для эксплуатации в умеренном климате для размещения вне помещений). Выпрямитель ТПЕД-3150-3,3к-У1 (3хфазный преобразовательный с естественным охлаждением диодный) изготовляемый на номин. I 3150 А и номин. U 3,3 кВ для эксплуатации в умеренном климате на открытой части п/ст и модифицированный ВТПЕД-3,15к-3,3к-21-У1.

ВИП. Энергия рекуперации ,вырабатываемая ЭПС и не потребляемая ЭПС находящимся в режиме тяги преобразуется в ~ I и отдается в питающую сеть при помощи инверторных агрегатов. На ТП пост. I применяется выпрямительно-инверторный агрегат типа ВИПЭ- 2У3, выполненного в виде двух встречно-параллельных включенных мостов: диодного выпрямителя (типа ПВЭ-3М) и тиристорного инвертора
