1 Классификация тяговых подстанции в системе внешнего электроснабжения
1) По виду электрической тяги;
тяговые подстанции постоянного тока (Uкс=3кВ); тяговые подстанции переменного тока(в РУ U=27,5кВ, Uкс=25кВ); тяговые подстанции переменного тока 2*25 кВ; стыковые тяговые подстанции постоянного и переменного тока.
2) По месту в системе внешнего электроснабжения:
опорные; промежуточные (транзитные, отпаечные); тупиковые.
3) По уровню питающего напряжения: ТП пост. I: 6, 10, 35, 110, 220 кВ; ТП ~ I: 110, 220 кВ.
4) По типам применяемого оборудования: с выключателями / отделителями; С ВП, с ВИП.
с выпрямительными / вьпрямительно - инверторными агрегатами; с оперативным постоянным / переменным напряжением;
5) По способу управления: телеуправляемые; не телеуправляемые.
6) По способу обслуживания: с постоянным дежурством; с дежурством на дому; без дежурного оперативно-ремонтным персоналом.
7) По типам зданий: двухэтажные; одноэтажные (с подвалом / без подвала).
8) Стационарные, передвижные
9) По совмещению с др. объектами: с ЭЧК, с п/ст энергосистем, просто п/ст.
2 . Трансформаторы напряжения. Назначение, режим работы, условные графическое и буквенное обозначения.
Т
рансформаторы
напряжения (ТV)
применяют для измерения ~ U
в электроустановках выше 1000 В. Они
снижают величину первичного напряжения
до величины, удобной для измерения (100
В; 100/√3). Одновременно ТV
выполняют роль гальванической развязки
(т.е. изоляции цепей низкого U
(измерит. приборы, элементы РЗ и автоматики)
от цепей высокого U.
Приборы, питающиеся от вторичной обмотки,
присоединяют к ней параллельно. Для
обеспечения класса точности ТН должен
работать в режиме близком к холостому
ходу. Класс точности соответствует
погрешности напряжения. Основная часть
ТН работает в классе точности 0,5. TV

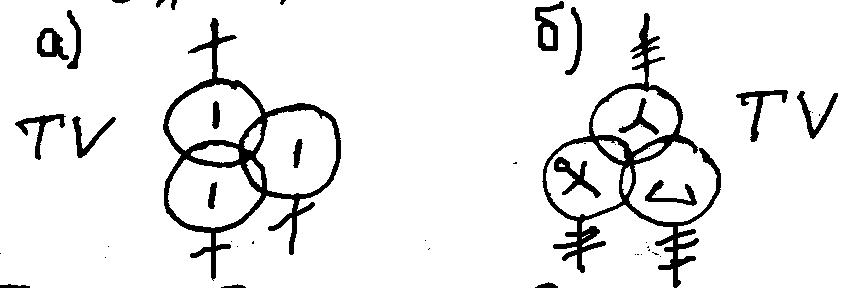

имеют мощность от 0,2 до 2 кВА. Рис. а)
однофазный 3х обмоточный; б) 3х фазный
3х обмоточный.
Условное обозначение TV состоит из сочетания букв и (ч/з тире) цифр. Цифры показывают номинальное U первичной обмотки. Буквы означают Н-напряжение; О-однофазный; Т-3хфазный; З-заземляемый; К-каскадный; И-3х обмоточный с обмоткой для контроля изоляции сети; С-сухой с естеств. воздуш. охлаждением; СЛ-сухой с литой изоляцией; М-масляный с естеств. циркуляц. воздуха и масла.(Пример: НТМИ-10 – тран-тор U, 3х фазный с масляным охлажд, с обмоткой для контроля изоляции сети, напряжением 10 кВ.)
3 . Отделители и короткозамыкатели. Назначение, принцип работы, условные графические и буквенные обозначения.
Короткозамыкатель (QN) - создать в необ-мых случаях однофазное КЗ, чтобы на выключателе, находящемся на соседней п/ст сработала защита и выключатель отключил ЛЭП.
Отделитель (QR) - для автоматического разрыва обесточенной цепи, после того как выключится QN, сработает защита и отключится ЛЭП.
QN и QR всегда имеют автоматический привод. QR и QN работают совместно, и по выполняемой функции заменяют 1 выключатель (дешевле чем выключ.). Поврежден произошло на потребителе 4 (у П 4 в т. К2) При этом КЗ величины аварийного тока не достаточно для отключения выкл. Q (в начале линии). В этом случае подается сигнал на включение QN4, который создает искусственное 1 фазное КЗ, которое чувствует выкл. Q и отключает всю линию. QR устроен так, что если по нему не течет I при включенном QN, то QR отключается. Ч/з 1-2 сек АПВ выкл. Q вновь включит его и П1, П2, П3 получат питание.
“-”: срабатывание QR и QN приводит к кратковременному отключению П1-П3.
