4.2.1.4.Ф ормирователь импульсов предназначен для формирования прямоугольных импульсов заданной длительности.

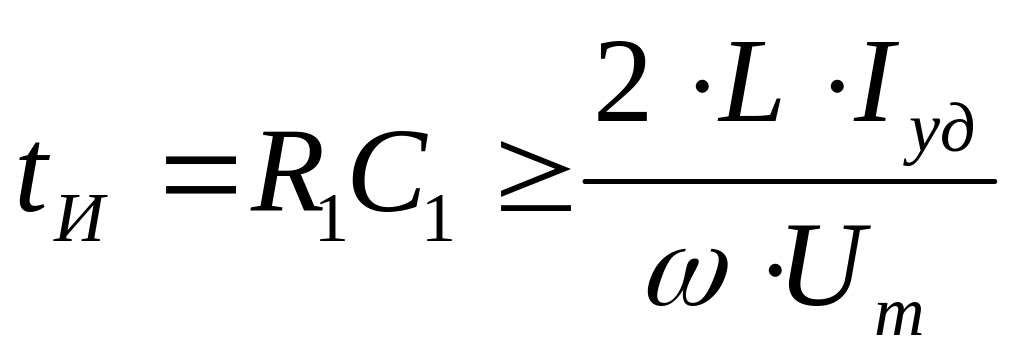

Пример схемы объединяющей формирователь и усилитель импульсов приведен на Error: Reference source not found. Длительность импульса должна быть больше времени нарастания тока тиристора до тока удержания I_уд. Необходимуя длительность импульса должна удовлетворять условию:

,

где R₁, С₁ – параметры элементов, входящих в состав одновибратора; L – индуктивность в цепи выпрямленного тока; и U_m – частота сети и амплитуда напряжения, I_уд – ток удержания тиристора.

4.2.1.5.Усилитель импульса обеспечивает заданную амплитуду импульсов тока управления.

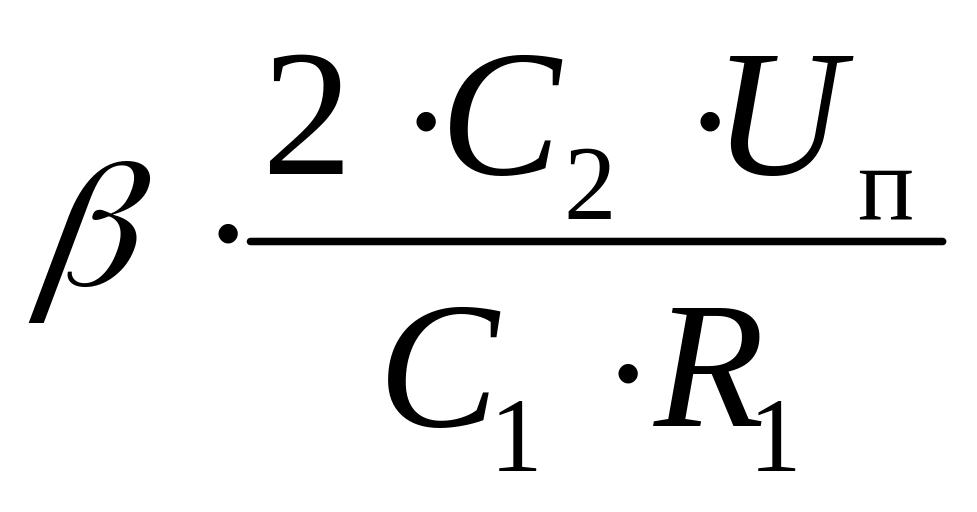

Амплитуда импульса тока управления должна удовлетворять условию:

I_ymax=C₂pu₄= >I_у,

где  - коэффициент усиления транзистора; U_п – напряжение питания системы управления I_у - отпирающий ток управления.

4.2.2.Устройство распределения импульсов распределяет импульсы каналов управления СИФУ по цепям управления тиристоров.

4.2.2.1.В тиристорных преобразователей с нулевой схемой включения импульсов каждый канал работает на свой тиристор. Соответствие между напряжением синхронизации и тиристором фазы в трехфазной нулевой схеме:

V_A - u_AC; V_B – u_BA; V_C - u_CB,

г де - u_AC; u_BA; u_CB – линейные напряжения трехфазной сети, снимаемые с датчиков напряжений; V_A; V_B; V_C - тиристоры, включенные в фазы A, B, C.

4.2.2.2.В мостовых схемах каждый канал обеспечивает одновременное открытие двух тиристоров. Пример технической реализации устройства распределения импульсов по тиристорам трехфазного мостового преобразователя приведен на Error: Reference source not found. На данной схеме V_A, V_В, V_С –таристора катодной группы, подключеные соответственно в к фазам A, B, C; V_A, V_В, V_С –таристора анодной группы, подключеные соответственно в к фазам A, B, C.

На Error: Reference source not found показано соответствие синхронизирующих напряжений каналов включаемых ими тиристоров.

4.2.2.3.В двенадцатипульсных схемах, имеющих два трехфазных моствых преобразователя, импульсы управления должны подаваться одновременно на четыре тиристора.

Пример технической реализации устройства распределения импульсов по тиристорам двенадцатипульсных схемах преобразователя приведен на Error: Reference source not found.

4.2.3.Канал формирования управляющего воздействия состоит из блока нормализации управляющего напряжения, блока ограничения управляющего напряжения, входной фильтра и блока линеаризации .

4.2.3.1.Блок нормализации управляющего напряжения обеспечивает равенство нулю выходного напряжения преобразователя при нулевом значении входного напряжения.

Для этого блок нормализации сигнала управления СИФУ, который должен выполнять преобразование:

u_yi = (u_0i –U_б)/2.

4.2.3.2.Блока ограничения управляющего напряжения обеспечивает изменение управляющего напряжения в допустимых пределах.

При любых значениях управляющего напряжения угол управления преобразователем должен принадлежать интервалу [_min;  _max].

Для преобразователей всех преобразователей кроме преобразователей с совместным согласованным управлением

[ + _max; –_мах–]),

а для преобразователей с совместным согласованным управлением

[ + _max; –_max –]).

Для этого на область изменения сигнала управления СИФУ u_0i должны быть наложены ограничения

u₀₁, u₀₂[–u_0min, u_0max].

При линейном опорном напряжении

u_0min = U_б(1–_max /); u_0max = U_б(1–_min/).

При синусоидальном опорном напряжении

u_0min= U_бcos(_max); u_0max = U_бcos(_min).
