Лабораторная работа №7.
«Определение характеристик предельного сопротивления грунта сдвигу (гост 20276-99)
Цель лабораторной работы – определить удельное сцепление и угол внутреннего трения пылевато-глинистого грунта.
Сопротивление сдвигу τн определяется в условиях предельного равновесия грунта и приравняется наименьшему касательному напряжению τ’, при котором грунт, находящийся под нормальным давлением р разрушается (сдвигается).
В песчаных (несвязных) грунтах сопротивление сдвигу обусловлено силами внутреннего трения между частицами грунта.
Сопротивление сдвигу связных грунтов складывается из двух частей: сил внутреннего трения и сил сцепления. Только преодолев эти силы, можно вызвать сдвиг одной части грунта относительно другой.
Зависимость между сопротивлением сдвигу и нормальным давлением устанавливается экспериментально.
Предельное сопротивление грунтов сдвигу есть функция первой степени от нормального давления (закон Кулона):
для песчаных грунтов: τи= р*tgφ;
для глинистых: τи= р*tgφ+с;
где τи – сопротивление сдвигу, МПа;
р – нормальное напряжение по площадкам сдвига, МПа;
φ – угол внутреннего трения, град;
с – удельное сцепление, МПа.
В результате эксперимента получают прочностные характеристики грунта φ и с. Их используют при определении расчетного сопротивления грунта, оценке устойчивости сооружений и земляных откосов, определении бокового давления грунта на ограждающие конструкции и решении ряда других задач.
Различают быстрый сдвиг, когда за время испытаний влажность практически не изменяется (закрытая система), и медленный, когда вода свободно выдавливается из пор грунта (открытая система).

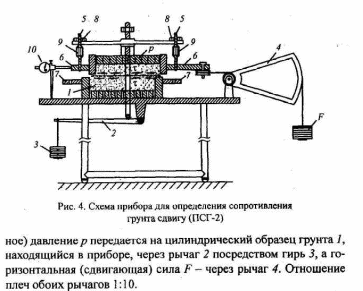

В лаборатории СПбГАСУ опыт проводится по открытой системе в сдвижном приборе ПСГ-2. (Рис. 4) Нормальное (вертикаль-
В ходе эксперимента сдвигающая сила постепенно (ступенями) увеличивается до тех пор, пока ее величина не превзойдет прочность образца на сдвиг.
В данной работе необходимо найти величины предельной сдвигающей силы Fи при вертикальном давлении 0,1 МПа.
Необходимое оборудование
Сдвижные приборы с наборами гирь
Индикаторы для измерения деформаций
Часы с секундной стрелкой
Образцы глинистого грунта в кольцах – 1шт
