2. Патентное исследование

Основные тенденции развития данного вида техники и направление поиска ведущих организаций (фирм)

Источники информации, подтверждающие тенденции и направление развития

Средства реализации тенденции

В объектах ведущих организаций

В объектах разработки

1

2

3

4

Ленточный тормоз для имитации нагрузки механизма

Ленточный тормоз

СССР

Скворцов Д.С., Уманчик Н.П.

а.с. 1087651

22.06.1981

23.04.1984 [4]

СССР

Сурков В.Т.

Харив И.Ю.

а.с. 981572

08.07.1980

15.12.1982 [5]

СССР

Ю.К. Кузьмин

Е.А. Шалахман

П.Н. Смирнов

А.с.949277 04.01.7821.06.85

[4]

Известен ленточный тормоз для имитации нагрузки механизма, содержащий жестко установленный на валу последнего тормозной барабан, охватывающую его гибкую ленту, ветви которой связаны с натяжным устройством, имеющим одну неподвижную опору, расположенную между ветвями.

Однако в этом тормозе ввиду того, что барабан жестко устанавливается на валу испытываемого механизма, необходимо последний устанавливать в пространстве.

Известен ленточный тормоз, содержащий барабан, охватываемый тормозной лентой один конец которой закреплен на неподвижной опоре, а второй соединен с приводным механизмом, затягивающим ленту и удерживающим барабан в неподвижном состоянии.

Недостатком данного тормоза является возможность его пробуксовки, что снижает надежность. Однако известный ленточный тормоз кроме низкой надежности из – за пробуксовки имеет еще малую долговечность: происходит быстрый износ рабочего участка ленты.

Известен ленточный тормоз, который, с целью автоматического регулирования тормозного момента в процессе работы снабжен следящим приводом.

Натяжение сбегающего конца ленты и тормозной момент барабана пропорциональны степени сжатия пружины, изменяемой автоматически в зависимости от заданного профиля копиров.

Недостаток указанного ленточного тормоза является нестабильность тормозного момента из – за изменения коэффициента трения между лентой и барабаном и неравномерного износа ленты. Сложное конструктивное исполнение и сложность настройки и регулировки ограничили их широкое применение.

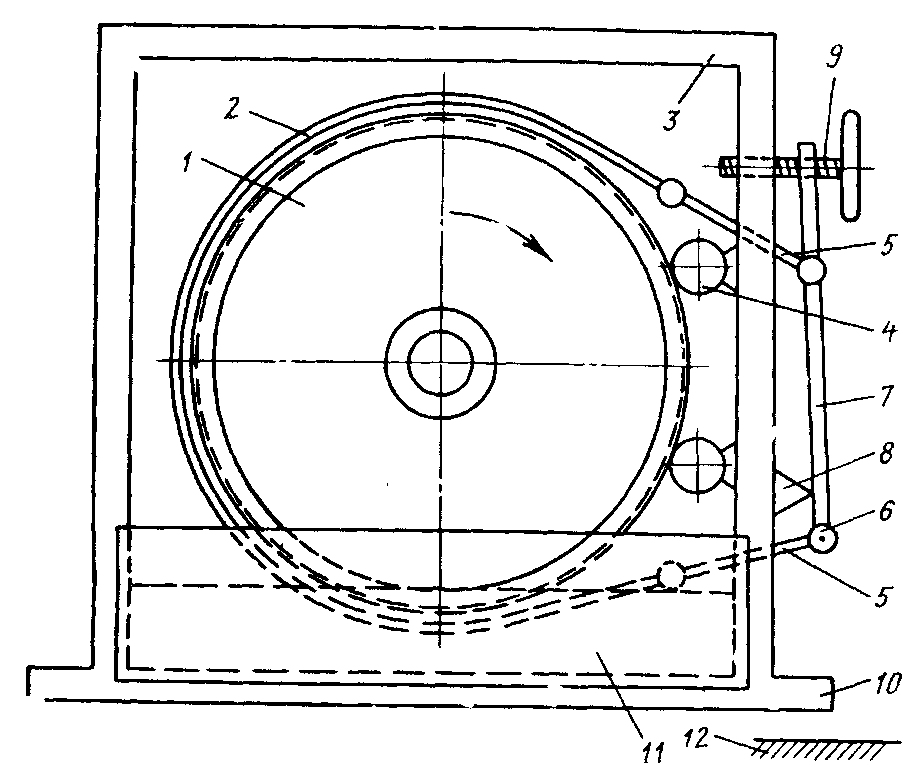

Целью изобретения является обеспечение компенсации погрешностей при установке испытываемого механизма на стенде.

Цель достигается тем, что ленточный тормоз снабжен рамой с двумя опорами качения, установленными с ее внутренней стороны и взаимодействующими с ободом барабана, причем опора натяжного устройства установлена на раме с ее внешней стороны. Кроме того, тормоз для его лучшего охлаждения может быть снабжен закрепленной на раме ванной с охлаждающей жидкостью, в которую погружена часть барабана с лентой.

Благодаря тому, что рама устройства находится в подвешенном состоянии относительно нагружаемого механизма и барабана, обеспечивается компенсация погрешностей установки, возможность получения стабильных нагрузок в длительном режиме и легкость регулировки величины нагрузки.

Изобретение относится к машиностроению и может быть использовано в различных тормозных устройствах.

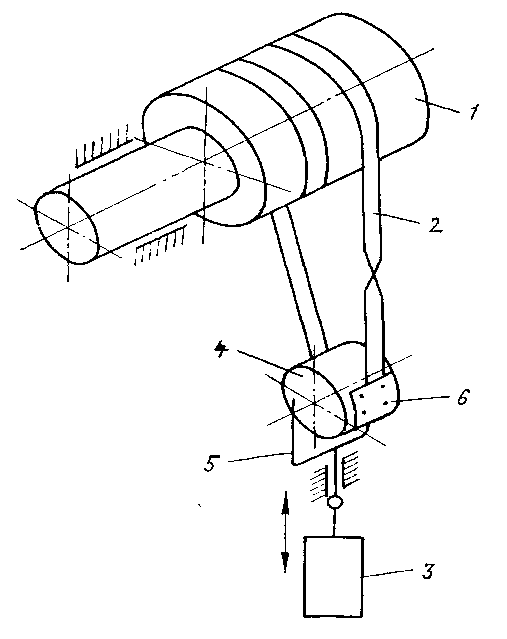

Цель изобретения – повышение надежности тормоза.

Указанная цель достигается тем, что ленточный тормоз, содержащий барабан, охватываемый тормозной лентой, связанной с натяжным устройством, снабжен обоймой и дополнительным барабаном с накладками для прижима ленты, при этом дополнительный барабан жестко закреплен в обойме, последняя соединена с натяжным устройством, а лента выполнена замкнутой.

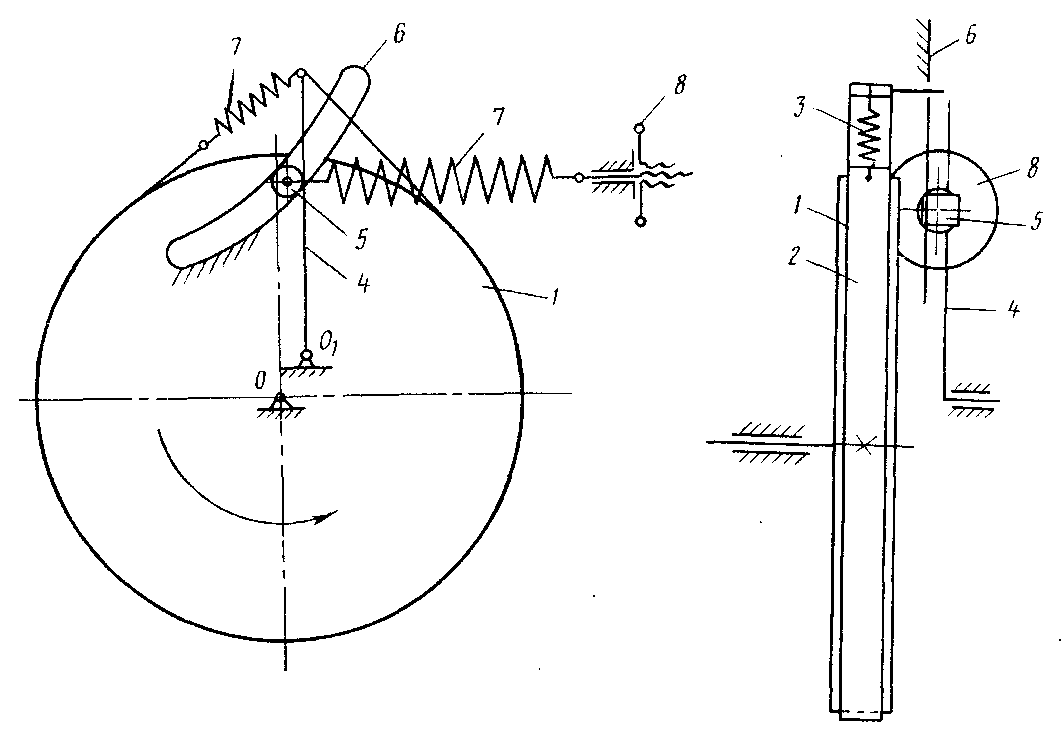

Целью изобретения является создание конструкции тормоза со стабильным тормозным моментом, на работоспособность которого в процессе торможения не оказывало бы влияние изменение величины коэффициента трения.

Поставленная цель достигается тем, что в ленточном тормозе натяжное устройство выполнено в виде взаимодействующих между собой рычага, один конец которого шарнирно установлен на основании тормоза, а второй прикреплен к концам набегающей и сбегающей ветвей ленты, и подпружиненного ролика, размещенного в выполненном на основании криволинейном пазу. Кроме того, пружина, поджимающая ролик, вторым концом соединена шарнирно с натяжным узлом.
