48. Микроскоп
Для
получения больших увеличений применяется
микроскоп. Оптическая система микроскопа
состоит из двух частей более или менее
сложной конструкции: объектива
(обращенного к объекту) и окуляра
(обращенного к глазу). Ход лучей в
микроскопе показан на рис. 251, причем
объектив и окуляр заменены на рисунке
простыми линзами.
Как
и лупа, микроскоп дает возможность
рассматривать изображение предмета
под большим углом, чем это возможно

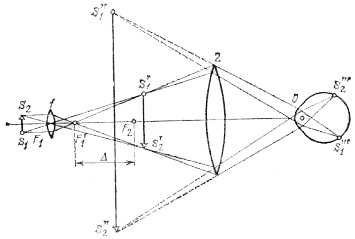

Рис.
251. Ход лучей в микроскопе
для
невооруженного глаза. Небольшой предмет
S1S2 помещается перед объективом 1
микроскопа на расстоянии, немного
большем фокусного расстояния объектива;
его действительное изображение S'1S'2
находится вблизи переднего фокуса F2
окуляра 2 — между окуляром и его передним
фокусом. Это изображение рассматривается
глазом через окуляр, как через лупу; на
сетчатке глаза образуется изображение
S'''1S'''2, которое воспринимается глазом
как исходящее от мнимого увеличенного
изображения S"1S"2. D — расстояние
между задним фокусом объектива и передним
фокусом окуляра — называется оптической
длиной тубуса микроскопа; от нее зависит
увеличение микроскопа. S'1S'2 находится
в передней фокальной плоскости окуляра,
т. е. изображение S"1S"2 лежит в
бесконечности; при этом глаз находится
в ненапряженном состоянии.
Основные
части оптической системы микроскопа
— объектив 1 и окуляр 2 — размещаются
на концах цилиндрической трубки,
укрепленной в штативе (рис. 252). Объект
3 помещается на предметном столике 4 и
освещается снизу с помощью зеркала 5 и
конденсора 6. Оправы объектива и окуляра
устанавливаются в металлической трубке
— тубусе 7. Наводка на резкое изображение
осуществляется с помощью винта кремальеры
8 (грубая наводка) или микрометрического
винта 9 (точная наводка). Окуляры и
объективы микроскопа делаются сменными,
благодаря чему можно быстро менять
увеличение системы. Быстрая смена
объективов с разным увеличением
производится с помощью револьвера 10.
Тубус и столик укреплены на массивном
штативе 11.
Рис.
252. Микроскоп
Характеристики микроскопа: - Увеличение микроскопа равно произведению увеличения объектива и увеличения окуляра.
Общее увеличение микроскопа определяется произведением
Г= Гок*Гоб, где Г – увеличение
- Под разрещающей способностью микроскопа понимается минимальное расстояние d между 2мя точками на предмете, лежащими в плоскости, перпендикулярной главной оптической оси объектива, когда эти точки видны раздельно. Определяется по формуле: d = 1,22* λ/A, где лямбда – длина волны света (для видимого света = 555 нм)
А – числовая апертура объектива, характериз кол-во света, проходящего через объектив.
- глубина резкого изображения – способность получать резкие изображения предмета
Определяется тремя факторами:
аккомодационный
геометрический
волновой
49. Разрешающая способность и увеличение оптических приборов
Обычно под разрешающей способностью оптического прибора понимают способность различать ( шит разрешать) в изображении объекта два близких элемента - две близкие светящиеся точки Б обычном оптическом приборе или две близкие монохроматические линии в спектре, полученном с помощью спектрального прибора.
