1. Автоматическое включение резерва (авр)

1. Требования к устройствам авр и расчёт их параметров.

Два разных ИП включены, но не связаны между собой, каждый работает на свою секцию шин. Это необходимо для снижения токов КЗ, упрощения согласования РЗ, однако надежность ЭС в этом случае ниже чем в замкнутых сетях. Т.к. отключение единственного ИП приведет к отключению всех его потребителей.

Электроснабжение можно восстановить автоматическим подключением потребителей к др. ИП с помощью устройства АВР.

Основные требования:

1. Находиться в постоянной готовности к действию и срабатывать при прекращении питания потребителей по любой причине. Причём до включения АВР поврежденная линия должна быть отключена.

Пусковым органом АВР являются реле напряжения:

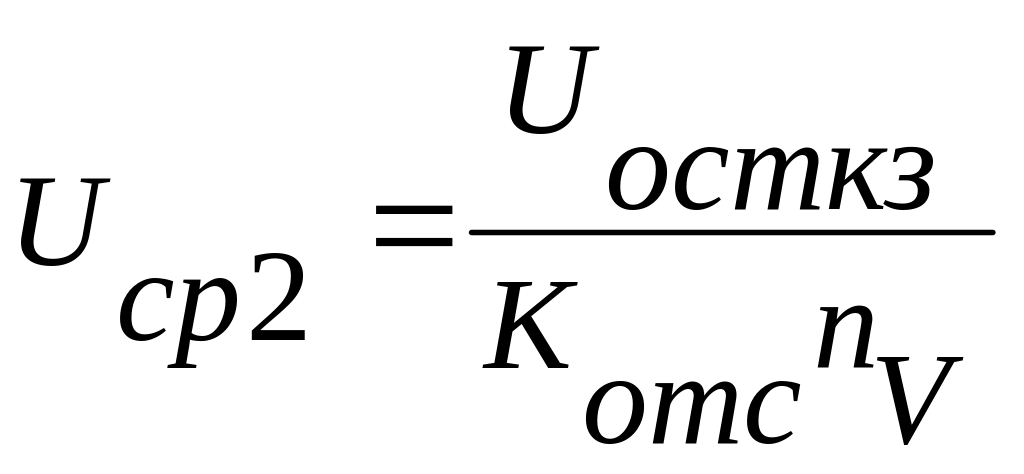

Отстройка выполняется по остаточному напряжению КЗ

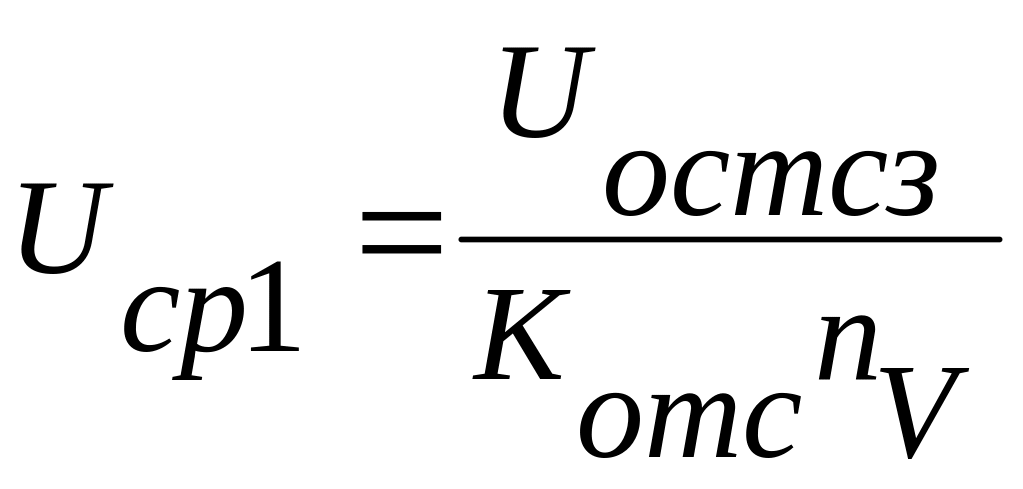

Отстраивается также от U_ост самозапуска.

Из уставок выбирается меньшая.

Остаточное напряжение U_ост берётся в точках К1, К2, К3 и отстройка делается для того, чтобы не включать АВР, т.к. КЗ устраняется защитой трансформатора. Схема должна действовать так, чтобы АВР не срабатывало при перегорании предохранителя F на трансформаторе напряжения TV, т.е. нужен контроль цепей трансформатора напряжения. Вводиться минимальное реле тока, по рабочей линии W1. К_ч=1,5.

Пусковой орган в этом случае комбинированный для устранения ложного срабатывания. АВР может действовать с замедлением до 1 сек.

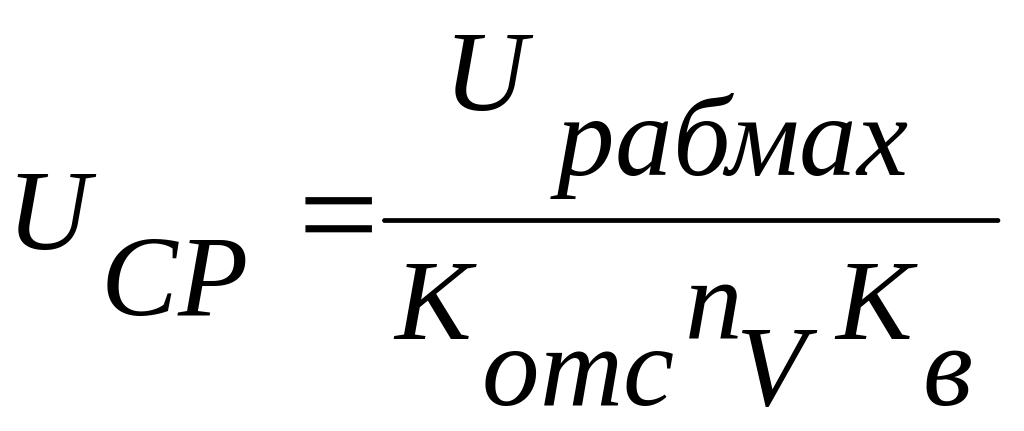

Действие АВР имеет смысл при наличии напряжения на резервном ИП, поэтому в пусковой орган вводят также максимальное реле напряжения.

Оно контролирует напряжение на резервном источнике. Разрешает действие АВР, если на нём есть напряжение.

2. АВР должно иметь минимальное время срабатывания.

t_АВР1=t_сзмах+∆t

t_сзмах – время срабатывания защиты в точках К4, К5, К6.

3. АВР должна обладать однократностью действия, т.к. двойное отключение ведёт к отключению резервной линии.

t_ов=t_АВР2=t_в+t_зап

4. Включаемый от АВР выключатель, должен иметь защиту с ускорением после АВР.

2. Схемы и устройство авр на переменном оперативном токе в установках меньше 1000в.

1)Однолинейная схема цепи.

А1,В1,С1(А2,В2,С2) вспомогательные шинки.

Потребители получают питание от рабочего ИП по линии W1.

Принцип работы: контакт КМ1.1 удерживается во включенном состоянии своей катушкой КМ1, которая находится под напряжением рабочей линии W1, при этом контакт КМ1.2 разомкнут, поэтому контакт КМ2.1 разомкнут.

Если исчезло напряжение от рабочего ИП, оно исчезнет и на шинах А1, В1, С1, а соответственно и на катушке КМ1. При этом контакт КМ1.1 разомкнется, а КМ1.2 замкнется. Т.к. на шинах А2, В2, С2 напряжение имеется, то катушка КМ2 сработает, замыкая свой контакт КМ2.1 в цепи резервного ИП.

В случае появления напряжения на основном ИП катушка КМ1 оказывается под напряжением. Контакт КМ1.1 замкнется, а КМ1.2 разомкнется, напряжение на КМ2 пропадет и КМ2.1 разомкнется. Питание от резервного ИП прекратится.

Рис.2. АВР двухстороннего действия. Шины 5 и 6 – основные, остальные вспомогательные.

1. Если сначала подать напряжение по линии W1, то замкнется КМ1.5, КМ2, КМ4. Затем подать напряжение по линии W2, то замкнется КМ3.5 и разомкнется КМ4. Т.о. схема будет разомкнута в месте КМ4.

2. Если сначала подать напряжение по линии W2, а затем по линии W1, то будет все аналогично случаю 1, но схема будет разомкнута в месте КМ2.

3. Обе линии включены, а контакт КМ4 разомкнут. Исчезло напряжение на линии W2. Катушка КМ3 теряет напряжение, контакт КМ3.5 размыкается, одновременно замыкаются КМ3.1 и КМ3.2 и размыкаются КМ3.3 и КМ3.4, катушка КМ4 оказывается под напряжением (от источника W1) и контакт КМ4 замкнется, а напряжение на шинах 6 восстановится.

Для линии W1 аналогично.

Включение под напряжение линии W2 в том же порядке, т.е напряжение на КМ3 – замыкается КМ3.5, КМ3.3 и КМ3.4, а КМ3.1 и КМ3.2 разомкнутся. КМ4 оказывается без напряжения и контакт КМ4 разомкнется.
