1.3 Методы составления расходной части электробалансов
1. Подготовка первичной документации и формирование исходной информации.
Это подбор нормативно-справочной литературы, первичной технической документации по технологическому процессу и его параметрам; паспортных данных оборудования и режимов его работы; норм расхода электроэнергии и энергоносителей, на выработку и транспортировку которых расходуется электроэнергия; нормативов выхода готовой продукции;
2. предварительный выбор элементов (агрегатов, участков, цехов) для детального обследования совместно со специалистами предприятия на основании качественного анализа производства;
3. составление фактических синтетических электробалансов за базисный год, а также балансов по энергоносителям, на выработку и транспортировку которых на предприятии расходуется электроэнергия.
4. Анализ электробалансов и балансов энергоносителей и окончательный выбор элементов, подлежащих детальному исследованию.
5. Уточнение и дополнение исходной информации .
6. Определение расходов электроэнергии на освещение, отопление и вентиляцию,
на вспомогательные нужды, объекты охраны окружающей среды, потери энергии в заводских электрических сетях, а также другие нерациональные потери.
7. Составление фактических аналитических электробалансов
8. Анализ электробалансов.
9. Определение энергетических наивыгоднейших режимов работы агрегатов, цехов.
10.Определение и обоснование ОТМ – организационно-технических мероприятий.
11.Составление рационального и нормализованного электробалансов.
1.4 Электробалансы электроприводов

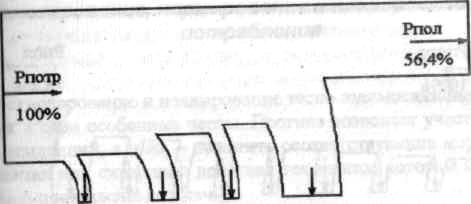

На рисунке приведён пример фактического аналитического электробаланса для агрегата одного из нефтехимических предприятий. Из анализа фактических аналитических электробалансов можно сделать вывод, что максимальные потери электроэнергии происходят в ЭП и механизмах. Следовательно, на эти части системы должны быть направлены в первую очередь усилия по снижению нерациональных расходов электроэнергии.
ΔРсети ΔРдв ΔРпер ΔРмех
0,1% 4,9% 1,0% 37,6%
Рис.1 Диаграмма фактического электробаланса насосного агрегата водоблока.
Примечание. ΔРсети - потери мощности в электросетях; ΔРдв - потери мощности в электроприводе; ΔPnep - потери мощности в передачах; ΔРмех — потери мощности в
механизмах.
Для оценки уровня энергоиспользования в технологических процессах и оценки возможных резервов экономии энергоресурсов весьма эфективным является метод составления электробалансов. В результате составления и анализа электробалансов определяются основные направления и ОТМ по экономии электроэнергии.
2.Учёт электроэнергии
2.1 Технические средства учёта и контроля электроэнергии
Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее. Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками и должны быть класса точности не ниже 2; если счетчики подключаются через измерительные трансформаторы, последние должны иметь класс точности 0,5.
Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии электростанций, ТП, предприятий, зданий, квартир и т. п. Счетчики, устанавливаемые для технического учета, называются контрольными счетчиками (класса 2,5)..
При определении активной энергии необходимо учитывать энергию: выработанную генераторами электростанций; потребленную на собственные нужды электростанций и ТП; выданную электростанциями в распределительные сети; переданную в другие энергосистемы или полученную от них; отпущенную потребителям и подлежащую оплате. Для измерения активной энергии в трехфазных сетях при неравномерной нагрузке применяются двух- и трёхсистемные счетчики. В трехфазных сетях с нулевым проводом сумма токов отдельных фаз не равна нулю и поэтому двухсистемные счетчики непригодны.
В четырехпроводных сетях при неравномерной нагрузке при меняют трех- или двухсистемные счетчики с тремя токовыми катушками.
При определении реактивной энергии необходимо учитывать энергию: выработанную генераторами электростанций, синхронными компенсаторами энергосистемы или конденсаторами; полученную энергосистемой или переданную в другие энергосистемы; полученную от энергосистемы промышленными предприятиями и выработанную компенсирующими устройствами этих предприятий. Для измерения реактивной энергии изготовляют специальные счетчики с дополнительными последовательными катушками.
