3.3.Расчет предела огнестойкости ригеля р2-110-26;

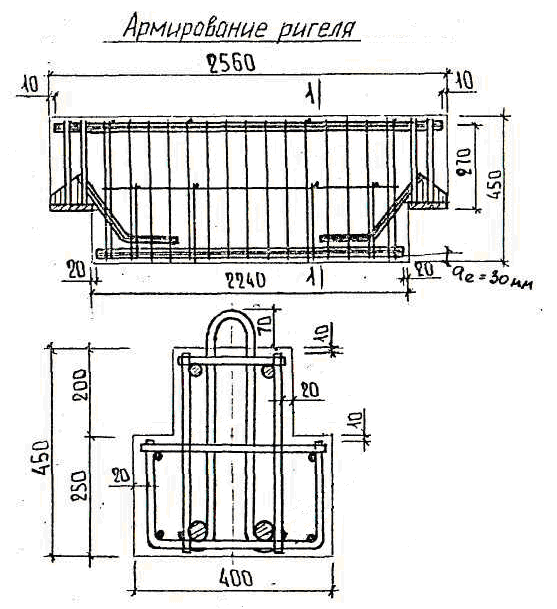

Рис.12. Ригель

Ригель Р2-110-26 двухполочный, размер пролета 2,6м, расчетная нагрузка 2,6т/м. Вид бетона – на известняковом щебне плотность составляет =2250кг/м². Класс бетона В20. Влажность - 2. Арматура 2 стержня  = 10мм 2 стержня  = 10мм класса А III. Ширина b=400мм, высота h=450мм,

Определяем нормативную нагрузку:

Определяем расстояние до рабочей арматуры6

а₁= а_е+1/2·d₂=30+25/2=42,5мм

Конструктивные параметры ригеля:

а=а₁=42,5мм

h₀=h-а=450-42,5=407,5мм

Арматура класса А-III с ;

R_sn=390 МПа; (табл. 19 [4])

Бетон класса В20 (табл.12 [4]).

Определяем расчетное сопротивление сжатого бетона;

-коэффициент надежности по арматуре.

Определяем расчетное сопротивление растяжению арматуры:

- коэффициент надежности по арматуре;

Изгибающийся момент от действия нормативной нагрузки равен

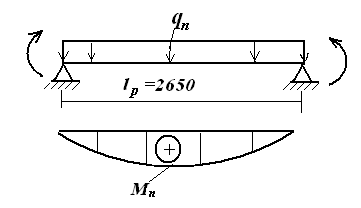

Рис.13 Схеме изгибающего момента

Для выполнения дальнейших расчетов задаемся интервалами времени

Для времени несущая способность балки равна

Расстояние от центра до расчетной точки

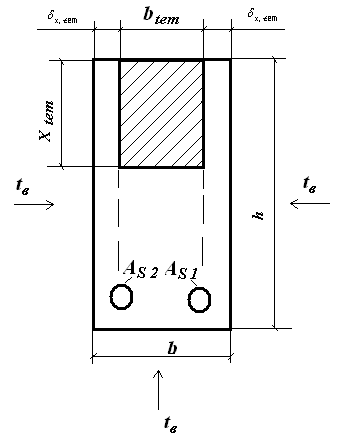

Рис.14. К расчету предела огнестойкости балки.

Для времени по (прил. 18 [9]) находим размеры сжатой зоны за счет потери прочности наружными слоями бетона:

По координатам расположения стрежней арматуры определяем их температуру (прил. 19 [9]) Этим значениям температур соответствует коэффициент снижения прочности арматурной стали (прил. 16[9])

тогда .

Высота сжатой зоны бетона равна

Несущая способность балки составит

Для времени находим (прил. 18 [9]);

Температура арматурных стержней составит (прил. 19[9]);

Соответственно значения коэффициентов снижения прочности арматуры будут равны (прил. 16 [9]);

Так как арматура в один ряд, то:

Высота сжатой зоны бетона равна

Тогда несущая способность балки будет равна:

Строим график снижения несущей способности балки. Рис.15

Рис.15. Определение П_ф балки.

Определяем ее фактический предел огнестойкости .

Таблица. 2

№ п\п	Наименование строительных конструкций	Принято по проекту		Обоснование	Требование по нормам		Обоснование	Вывод
1	Плита перекрытия ПК8-58.12	95	0	Расчет	45	0	СНиП 31-04-2001 Складские здания	Соответствует
2	Ригель Р2-110-26	97	0	Расчет	45	0	СНиП 31-04-2001 Складские здания	Соответствует
3	Колонна КСР-433-34	45	0	Расчет	45	0	СНиП 31-04-2001 Складские здания	Соответствует

Вывод: Сравнив результаты таблицы мы определили, - условие выполняется, следовательно конструкции соответствуют требованиям нормативных документов и разрешены в эксплуатацию.
