12. Назначение органов управления сбр-3. Работа станции в режимах: обзора и определения координат. Требования безопасности при работе.
1- переключатель «Напр.аккум.» и 3 - электронный прибор «Контроль» - для осуществления контроля напряжения АКБ и отдельных аккумуляторов.
2 - тумблер "Работа" - для включения станции.
4 - разъем – для подключения дистанционного пульта индикации.
5 - ручка «Громкость»- для регулировки громкости звукового сигнала цели в головных телефонах.
6 - ручка "Порог" - для изменения порога чувствительности станции.
7 - шаровый уровень– для горизонтирования механизма вращения.
8 - шкала "АЗИМУТ" – для ориентирования механизма вращения и снятия азимута на цель.
9 - рукоятка "Установка 0 " – для установки "0" на шкале "АЗИМУТ".
10 - тумблер "СВЧ" - для включения генератора СВЧ.
11 - ручка "Стопор, руч, авт." - для переключения режимов работы механизма вращения.
12 - индикатор "ДАЛЬНОСТЬ" – для индикации дальности до цели.
13 - тумблер «Дальше, ближе» - для получения световой информации на индикаторе о направлении движения цели.
14 - переключатель «-25 м, 100 м, + 25» - для поиска цели в 100- метровой зоне с точностью 50 м.
15 - переключатель «Обзор, км, 100 м» - для выбора одного из трех режимов работы:
- общий обзор;
- поиск километровой зоны удаления цели;
- определение дальности с точностью 100м;
16 - переключатель «1 2 3 4» - для определения километровой зоны нахождения цели.
17 - индикатор "Цель" – для индикации об обнаруженной цели.
18 - тумблер «Реверс, поиск » - для включения системы управления антенной в режиме автоматического поиска, а также для изменения направления автоматического поиска.
19 - переключатель «А» - для повышения вероятности обнаружения медленно движущихся целей
20 - гнездо «Телефоны»- для подключения к станции головных телефонов ТА-56М.

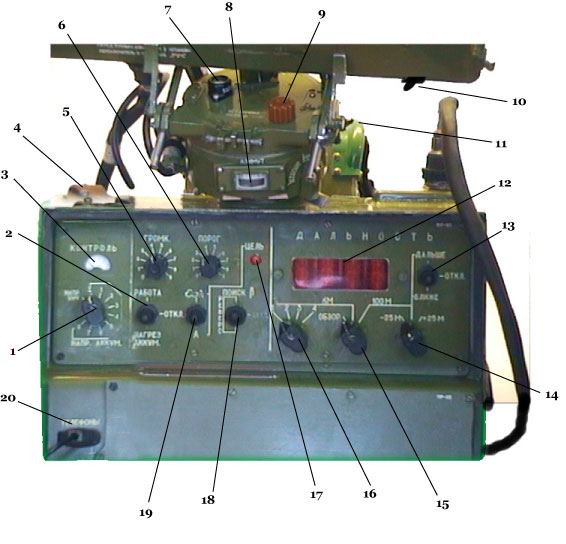

Рис. 4. Органы управления СБР-3.
Станция может работать в двух режимах:
в режиме ОБЗОР (автоматическом и ручном);
в режиме ОПРЕДЕЛЕНИЕ КООРДИНАТ (ручном).
Режим ОБЗОР применяется при ведении наблюдения в заданном районе и позволяет определять наличие подвижных целей в районе наблюдения.
В режиме ОПРЕДЕЛЕНИЕ КООРДИНАТ обеспечивается распознавание характера цели и измерение ее координат.
Работа в режиме обзор
Для работы в режиме ОБЗОР при автоматическом сканировании антенны (блока ФР-01) необходимо:
развернуть блок ФР-01 в заданном направлении;
установить переключатель СТОПОР-РУЧ.-АВТ. блока ФР-71 в положение АВТ.;
установить переключатель ОБЗОР-КМ-100М блока ФР-02 в положение ОБЗОР;
установить тумблер ПОИСК в одно из положений РЕВЕРС;
установить тумблер РАБОТА-НАГРЕВ.АККУМ. блока ФР-02 в положение РАБОТА;
установить переключатель СВЧ блока ФР-01 в положение СВЧ;
установить ручку ГРОМК. блока ФР-02 риской в секторе между цифрами 3 и 4;
установить минимальный порог срабатывания табло ЦЕЛЬ (при отсутствии целей в секторе поиска), для чего установить ручку ПОРОГ блока ФР-02 риской против цифры 9, затем медленно вращать ручку против часовой стрелки до загорания табло ЦЕЛЬ, а после этого повернуть ручку ПОРОГ по часовой стрелке до выключения табло ЦЕЛЬ.
При появлении движущейся цели в секторе сканирования в момент попадания ее в пределы диаграммы направленности антенны слышен кратковременный характерный звук в головных телефонах и начинает мигать табло ЦЕЛЬ.
Для перехода из автоматического режима ОБЗОР в ручной необходимо:
установить переключатель СТОПОР-РУЧ.-АВТ. блока ФР-71 в положение РУЧ.;
плавным вращением блока ФР-01 за корпус в азимутальной плоскости туда и обратно вести наблюдение в заданном секторе, при этом скорость перемещения блока ФР-01 не должна быть более 6 /сек. При появлении движущейся цели в секторе сканирования в момент попадания ее в пределы диаграммы направленности антенны слышен кратковременный характерный звук в головных телефонах и начинает мигать табло ЦЕЛЬ.
Обратный переход из ручного режима ОБЗОР в автоматический производится после установки переключателя СТОПОР-РУЧ.-АВТ. в положение АВТ.
