6.Ночные пассивные очки нпо-1. Предназначение, технические характеристики, общее устройство

НОЧНЫЕ ПАССИВНЫЕ ОЧКИ (НПО-1)

Назначение

Ночные пассивные очки НПО-1 (изделие 1ПН63) предназначены для:

• наблюдения и ориентирования на местности;

• работы с документами;

• проведения инженерных и ремонтных работ в ночное время.

Питание изделия осуществляется от источника питания первичного (аккумуляторы НКГЦ-1Д), элементов А336, или от бортовой сети через преобразователь напряжения низковольтный.

Основные технические характеристики НПО-1:

• Дальность опознавания (ростовая фигура) 0,8 – 135м

• Угол поля зрения 40

• Увеличение изделия 1,0^х

• Фокусировка на резкость изображения 0,25м

• Электрическое питание:

- от источника питания первичного 1,25V

- через преобразователь напряжения 12,0V

- низковольтный от бортовой сети 27V

• Время работы изделия без замены источника питания:

- при нормальной температуре и при плюс 50С 25ч

- при температуре минус 30С 15ч

- при температуре минус 50С 3ч

• Время непрерывной работы изделия 6ч

• Масса изделия:

- в рабочем положении (без осветителя) 1кг

- в сумке 2кг

- в футляре 6кг

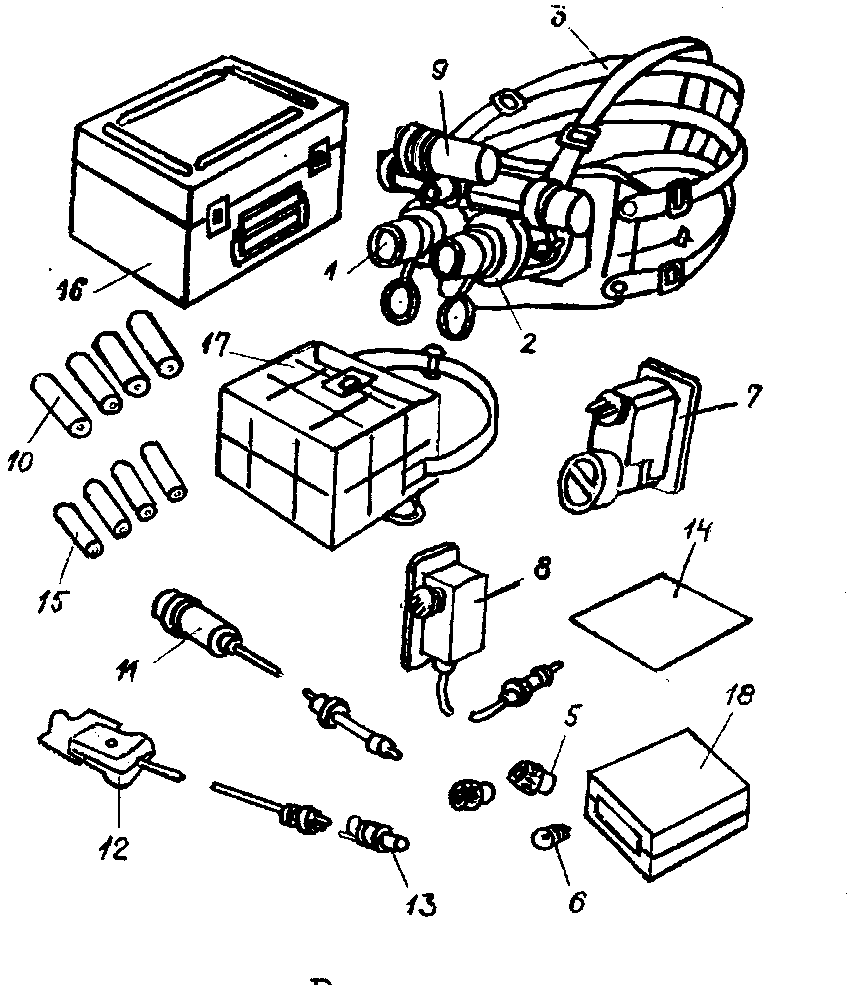

Рис.14.Состав НПО-1.

1-объектив бинокуляра; 2-бинокуляр; 3-оголовье с пряжками; 4-маска; 5-патрон осушки; 6-лампа; 7-устройство подзарядное; 8-преобразователь напряжения низковольтный; 9-осветитель; 10-источник питания первичный; 11-устройство переходное; 12-кабель; 13-переходник; 14 салфетка; 15-элемент А336; 16-футляр; 17-сумка; 18-коробка.

Устройство и работа нпо-1

НПО-1 представляет собой пассивный бинокулярный прибор ночного видения, принцип действия которого основан на усилении яркости изображения наблюдаемых объектов электронно-оптическим преобразователем.

Фокусировка изделия осуществляется подвижкой объективов 1 (рис. 15) вдоль осей при их вращении.

Диоптрийная наводка окуляров 2 производится индивидуально для каждого из каналов изделия при вращении окуляров с помощью рычагов 3.

Автономный источник питания и высоковольтный источник питания размещены в трубке.

Трубка 10 с источником питания закрывается крышкой-выключателем 11.

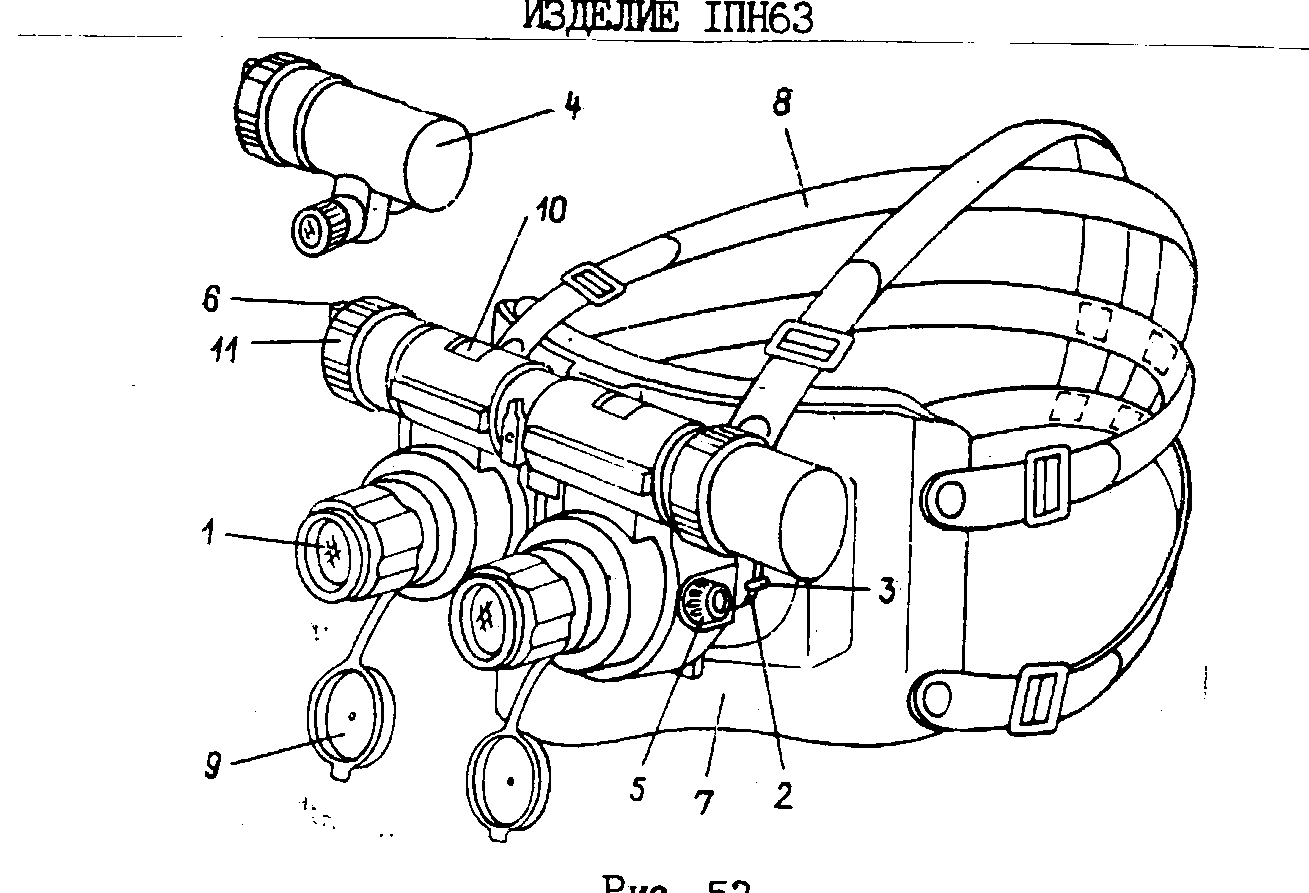

1-объектив;

2 -окуляр;

3-рычаг;

4-осветитель;

5-патрон осушки;

6-рычаг;

7-маска;

8-оголовье с пряж-ками;

9-крышка;

10-трубка;

11-крышка-выключа-тель.

Рис. 15. Общий вид НПО-1:

Для защиты объективов от засветок имеются крышки 9, которые надеваются на объективы изделия. Отверстия в крышках обеспечивают возможность проверки работоспособности изделия при нормальной освещенности.

Оголовье 3 (рис. 14) предназначено для закрепления маски с бинокуляром на голове наблюдателя.

Устройство подзарядное 7 предназначено для подзарядки аккумулятора НКГЦ-1Д от бортовой сети.

7. . Радиолокационные средства разведки. Общая характеристика. Способы радиолокационной разведки.

Для ведения войсковой разведки используются различные радиолокационные станции.

Радиолокационная разведка ведется разведывательными радиолокационными станциями (постами) и предназначена для добывания сведений о наземных, надводных и воздушных объектах (целях), определения их характера и местоположения

Способы радиолокационной разведки (СЛАЙД 4):

1. Радиолокационный поиск производится путем обзора заданного пространства в целях своевременного обнаружения, опознавания и определения характерных объектов противника при вхождении их в зону радиолокационной видимости.

2. Радиолокационное слежение заключается в непрерывном наблюдении за обнаруженными объектами и определении с заданной периодичностью текущих координат.

СРЕДСТВА РАДИОЛОКАЦИОННОЙ РАЗВЕДКИ

Радиолокационные станции делятся на следующие группы:

• РЛС разведки движущихся наземных целей.

• РЛС засечки огневых позиций стреляющих минометов и орудий. АРК-1, ВЗЛК-5.

• РЛС разведки воздушных целей: П-15, П-19, РПК-1(2), 9С13, 9С16.

Принцип работы РЛС

Для обнаружения целей в РЛС используется явление отражения электромагнитных волн от этих целей.

РЛС излучает импульс СВЧ энергии узким пучком, отраженная от целей часть энергии возвращается на вход изделия.

Станция сравнивает излучаемый сигнал с отраженным от цели.

Селекция (выделение) движущихся целей основана на использовании "ЭФФЕКТА ДОПЛЕРА".

" ЭФФЕКТ ДОПЛЕРА" состоит в том, что частота сигнала, отраженного от движущегося объекта, меняет свою величину относительно частоты излучаемого сигнала пропорционально радиальной скорости движения этого объекта. Сигнал, отраженный от неподвижного объекта, отличается от излучаемого сигнала лишь постоянным сдвигом фаз.

, где Fd – частота Доплера;

Vr – радиальная составляющая скорости движущегося объекта;

L – длина волны излучаемого сигнала;

fc – частота зондирующего сигнала.

Разность частот отраженного и излучаемого сигналов несет информацию о радиальной скорости движения цели, а разность фаз этих сигналов информацию о расстоянии до цели.
