22. Прхр. Назначение и ттх.

ПРХР.

Наименование	Назначение	Где устанавли-вается	Основные технические характеристики
			Определяе-мые ОВ	время определения	источ. пита-ния	масса прибора, кг.

Прибор радиаци- онной и химической разведки ПРХР

Сигнализация и автоматическое управление исполнительными механизмами систем коллективной защити при угрозе поражения экипажей (расчетов) ударной волной, радиоактивными веществами, парами ОВ типа зарин, а также для контроля мощности экспозиционной дозы гамма-излучения на местности

Наиболее важные подвижные объекты типа танк, а также защитные сооружения

зарин, зоман, Ви-Экс

гамма-излуче-ние ЯВ 0,1с; гамма-излучение РЗМ 10с; пары ОВ в воздухе 40с

борт- сеть 27 В

28

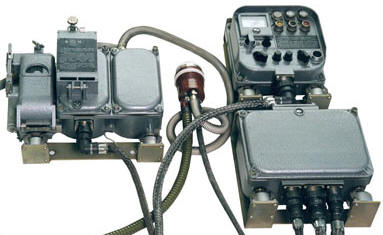

Прибор радиационной и химической разведки "прхр" (изделие го-27)

Н азначение: непрерывный контроль гамма-излучения и специальных веществ с целью защиты экипажа бронеобъектов при:

• мощном гамма-излучении;

• гамма-излучении радиоактивно – зараженной местности с измерением мощности дозы гамма-излучения;

• появлении в воздухе паров специальных веществ.

Состав прибора:     - блок питания Б-3;     - датчик Б-2;     - пульт измерительный Б-1;     - кабели;     - трубки обогрева;     - циклон.

Технические характеристики:

Прибор радиационной и химической разведки "ПРХР" обеспечивает световую, звуковую сигнализацию и выдачу команд на включение исполнительных механизмов средств защиты:

• при наличии потока гамма-излучения, создающего мощность экспозиционной дозы установленного порога и выше (схема "А"). Время срабатывания сигнализации не превышает 0,1 с;

• при воздействии гамма-излучения радиоактивно-зараженной местности, создающего мощность экспозиционной дозы 0,3585·10-8 А/кг (0,85 Р/ч) и выше (схема "Р"). Время срабатывания сигнализации не превышает 10 с;

• при появлении в воздухе паров специальных веществ в концентрации установленного порога и выше (схема "О"). Время срабатывания сигнализации не превышает 40 с;

При выдаче команд "А", "Р", и "О" подается напряжение постоянного тока 27 В для управления системой герметизации бронеобъекта;

Прибор обеспечивает измерение мощности экспозиционной дозы гамма-излучения в пределах от 0,2 до 150 р/ч;

Электропитание прибора осуществляется от бортовой сети постоянного тока напряжением 27 В;

Средний ресурс до списания – 10000 ч;

Средний срок службы до списания – 20 лет;

Масса основных блоков:      - пульт измерительный (Б-1) – 3,8 кг,     - датчик (Б-2) – 8,5 кг,      - блок питания (Б-3) – 4,7 кг,      - циклон – 0,6 кг.

23. Комплект измерителей дозы ИД-1. ТТХ и предназначение.

24. Войсковой измеритель дозы ДП-22В

25. ВПХР.

26. Средства связи. Требования, предъявляемые к связи. Способы организации связи.

Система связи – это совокупность взаимосвязанных и согласованных по месту, времени и задачам узлов связи, радиостанций, линий и других объектов связи различного назначения, развертываемых (создаваемых) по единому плану для решения задач обеспечения управления войсками (силами).

Система связи обеспечивает ведение переговоров, передачу, прием и доставку сообщений (боевых документов), обмен данными в автоматизированных и специальных системах. Создание (развертывание) системы связи осуществляется в соответствии с принятой организацией управления, решаемыми войсками задачами и основными принципами организации связи.

Структура системы связи понимается как строение и внутренняя форма организации системы, отражающая состав, количество, размещение и взаимосвязь между ее элементами, которые мало меняются при изменениях обстановки и обеспечивают существование системы и ее основных свойств.

Элементы структуры системы связи:

• Узлы связи пунктов управления;

• Опорная сеть связи;

• Линии прямой связи между пунктами управления;

• Линии привязки УС ПУ к опорной сети;

• Сеть ФПС;

• Система технического обеспечения связи и АСУ;

• Резерв сил и средств связи;

• Система управления связью.

Требования к связи:

1. своевременность установления связи;

2. надежность связи и способность непрерывного управления войсками;

3. быстрота связи характеризуется скоростью передачи информации в системах связи;

4. достоверность связи – свойство, характеризующееся точностью воспроизведения передающей информацией.

Система связи - это совокупность взаимосвязанных и согласованных по месту и времени и задачам действий узла связи КНП, радиостанций и проводных линий связи, развернутых по единому плану для решения задач обеспечения управления подразделениями батальона.

Связь в подразделениях организуется в соответствии с решением командира, указаниями начальника штаба и распоряжением по связи вышестоящего штаба исходя из наличия, состояния сил и средств связи, времени на развертывание системы связи, а так же с учетом возможности воздействия противника на систему связи. Ответственность за организацию и поддержание связи в батальоне (дивизионе, батареи, роте) с подчиненными, приданными и поддерживающими подразделениями несут начальник штаба батальона (дивизиона), и командир роты (батареи). Непосредственно организует связь начальник связи батальона (дивизиона).

Своевременность это способность связи обеспечивать передачу (доставку) документальных сообщений или ведение переговоров в заданные сроки.

Она достигается:

• Постоянной готовностью связи к действию;

• Правильным выбором способов и средств связи для обмена информацией с учетом ее срочности, формы и объема;

• Умением командиров и офицеров штабов лично пользоваться средствами связи, документами СУВ и кратко вести переговоры;

• Высокой квалификацией личного состава и четкой организацией оперативно-технической службы на узлах связи;

• Организацией передачи информации по техническим средствам связи с учетом ее срочности, форм и объема боевых документов;

• Применением коротких сигналов и строгим соблюдением штабами объемов боевых документов;

• Применением средств быстродействия, аппаратуры засекречивания, автоматизации связи на узлах связи;

• Организацией контроля за доставкой документов адресатам, непрерывным и оперативным управлением связью.

Достоверность характеризует способность связи обеспечить воспроизведение передаваемых сообщений в пунктах приема с заданной точностью.

Она достигается:

• Точным выполнением правил ведения телефонных переговоров, не допускать произвольных сокращений слов;

• Использованием для передачи наиболее важной информации каналов связи наилучшего качества;

• Передачи информации способом обратной проверки, повторной (многократной) передачей информации;

• Передачей информации по нескольким каналам связи одновременно;

• Применением аппаратуры повышения достоверности;

• Записью переговоров на магнитофон, чтобы иметь возможность проверить места, вызывающие сомнение;

• Поддержание электрических и технических параметров каналов и средств связи в установленных эксплуатационных нормах;

• Высокой квалификацией личного состава.

Безопасность это способность связи обеспечивать сохранение в тайне от противника содержания передаваемых сообщений и противостоять вводу ложной информации.

Она достигается:

• Применением аппаратуры засекречивания, шифрования, кодирования и документов скрытого управления войсками;

• Соблюдением установленных режимов работы технических средств связи;

• Выполнением установленных правил и порядка установления связи, ведения переговоров и передачи информации;

• Ограничением круга лиц, имеющих право вести переговоры по техническим средствам связи;

• Действенным контролем за работой и техническим состоянием средств связи;

• Высокой бдительностью личного состава за соблюдением дисциплины связи.

Высокая боевая готовность системы связи это ее способность в любое время и в любых условиях обстановки выполнять задачи по обеспечению управления войсками.

Основным показателем боевой готовности системы принято считать время ее перевода в требуемую степень боевой готовности. Время перевода устанавливается для каждого соединения (части) оперативной директивой в соответствии с их предназначением.

Устойчивость системы связи.

Способность обеспечивать управление войсками (силами) в условиях воздействия ОМП, ВТО и РЭС противника. Устойчивость системы связи определяется живучестью, помехозащищенностью и надежностью.

Мобильность.

Характеризует способность системы связи в установленные сроки развертываться, свертываться и изменять структуру в соответствии со складывающейся обстановкой.

Пропускная способность системы связи.

Заключается в обеспечении своевременной передачи заданных потоков сообщений в единицу времени.

Вид военной связи – это классификационная группировка военной связи, выделенная по виду передаваемого сообщения (оконечного оборудования или средств связи).

При использовании соответствующей оконечной аппаратуры по каналам радио-, радиорелейных, тропосферных, спутниковых, проводных (кабельных) линий связи обеспечиваются следующие виды связи:

• телефонная;

• видеотелефонная;

• телеграфная;

• передача данных;

• факсимильная;

• телевизионная.

Средства военной связи – это устройство, обеспечивающее передачу или приём сообщений в системе военной связи.

• радио,

• радиорелейные,

• тропосферные,

• космические,

• проводные (кабельные),

• подвижные,

• сигнальные.

К средствам радиосвязи относятся отдельные приемно-передающие, передающие, и приемные радиостанции различного назначения. Их можно классифицировать по следующим основным признакам:

• -основному предназначению (в каком виде ВС, роде войск, звена, они применяются);

• -виду работы (телефонно-телеграфные, телефонные, телеграфные);

• -способу транспортировки (переносные, автомобильные, танковые, самолетные, корабельные и т.д.);

• -мощности передатчика (малая, средняя, большая);

• -диапазону частот (длинноволновые, средневолновые, коротковолновые, ультракоротковолновые)

Способы организации связи.

• Радионаправление – способ организации радиосвязи между двумя корреспондентами, при котором каждому из них выделяется радиостанция, работающая на радиоданных для этого направления.

• Радиосеть – способ организации радиосвязи между несколькими (тремя и более) корреспондентами, при котором каждому из них выделяется радиостанция, работающая на радиоданных, установленных для этой радиосети.
