1. Бинокли, перископ разведчика. Предназначение, технические характеристики, устройство, измерение дальности цели по сетке бинокля.

Для ведения войсковой разведки используются различные оптические и оптико-электронные приборы.

Наиболее распространенными оптическими приборами наблюдения являются бинокли, перископы, стереотрубы и буссоли.

С их помощью разведчики могут изучать местность в расположении противника, обнаруживать цели и вести за ними наблюдение, определять их положение на местности относительно ориентиров путем измерения горизонтальных и вертикальных углов, определять дальности до целей, если известны их размеры по высоте или ширине.

БИНОКЛИ

Бинокли могут быть шести - (Б-6), восьми - (Б-8,Би-8), двенадцати - (Б12) и пятнадцатикратного увеличения. Они имеют массу 0,6-0,9 кг. Во всех биноклях в правом объективе помещена углоизмерительная сетка для измерения горизонтальных и вертикальных углов с точностью до 3% измеряемой дальности.

Бинокль Би-8 предназначен, кроме того, для обнаружения источников инфракрасного излучения.

Устройство:

- две зрительные трубы (монокуляры);

- шарнирная ось (6).

Монокуляр состоит:

- окулярная часть (2);

- корпус с крышками;

- объективная часть (1);

- призмы (3,4);

- диоптрийная шкала (5).

Рис.1. Бинокль.

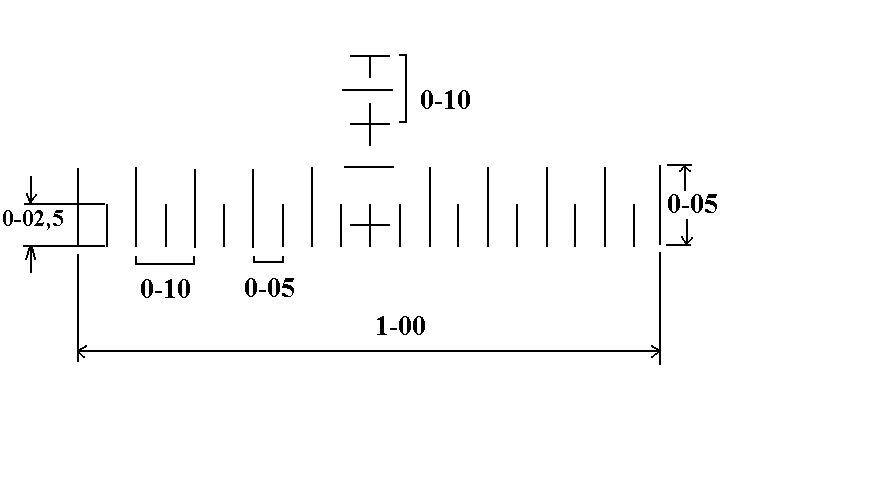

Рис.2. Сетка бинокля.

Подготовка бинокля к работе

1. Вынуть бинокль из футляра.

2. Осмотреть оптику и корпус.

3. Вращая окуляры (2), установить необходимое значение диоптрий по диоптрийной шкале (5).

4. Установить монокуляры по базе глаз таким образом, чтобы было одно поле зрения.

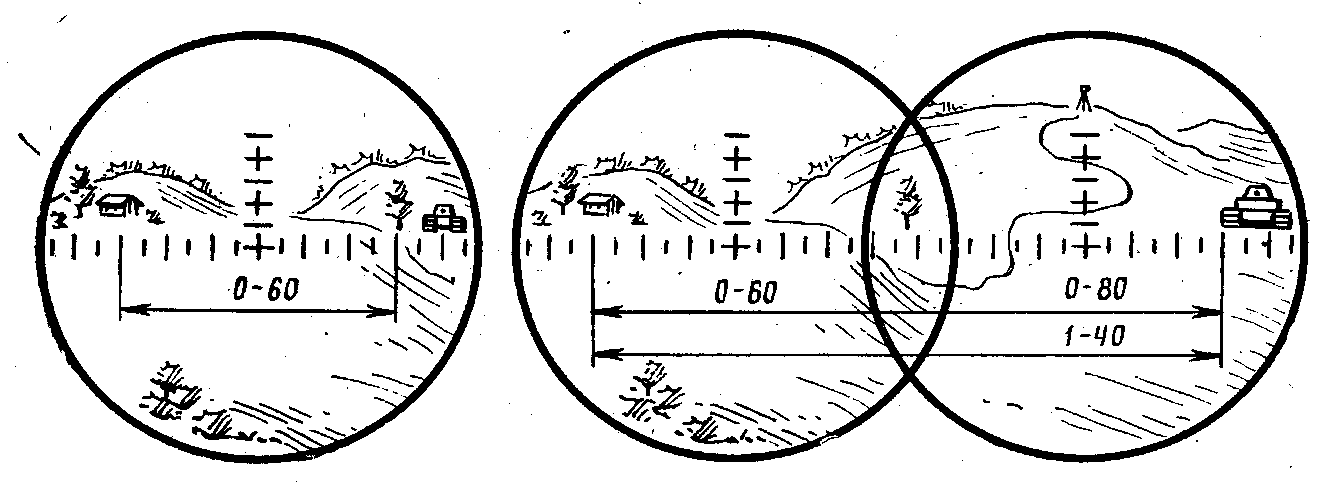

Измерение дальности до целей с помощью сетки бинокля

1. Навести сетку бинокля на цель и определить ее угловую величину.

2. Зная высоту или ширину цели, определить дальность до цели по формуле тысячной:

(6),

где, Д – дальность до цели,

В – высота или ширина цели,

У – угловая величина цели в тысячных.

Пример (рис.3):

танк «помещается» между двумя малыми делениями, что соответствует 0-10. Средняя высота танка равна 2,7 м. Определяем дальность до танка, если У= 0-10, В= 2,7м

.

Дальность до танка 270 метров.

БИНОКЛЬ НОЧНОЙ БН-1

Ночной бинокль БН-1 предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.

Технические характеристики БН-1

Дальность опознавания при естественной ночной освещенности……200м.

Увеличение 3,2^х.

Угол поля зрения 930.

Напряжение АКБ 8,3-8,8v.

Время непрерывной работы прибора (без замены АКБ) :

- при температуре + 20 гр.С 7ч;

- при температуре - 40 гр.С 3ч;

- при температуре + 40 гр.С 5ч.

Масса прибора:

- в походном положении 3,5кг;

- в рабочем положении 1,6кг.

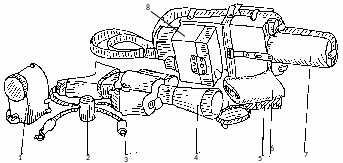

Рис. 6. Комплект БН-1:

1-футляр;

2-салфетки-2шт.;

3-паспорт;

4 - аккумуляторная бата-рея 7Д-0,115-У1,1;

5-зарядное устройство (для подключения к бортовой сети);

6-бинокль;

7-бленда.

УСТРОЙСТВО И РАБОТА БИНОКЛЯ

Ночной бинокль БН-1 состоит из (рис. 7):

• двух монокуляров I;

• шарнирного узла II.

Каждый монокуляр состоит из:

• объективов 1, 2;

• корпусов с размещенными внутри электронно-оптическими преобразователями;

• окуляра с налобником.

В полости шарнирного узла с одной стороны помещается аккумуляторная батарея, с другой стороны – генератор преобразователя напряжения и тумблер включения питания.

НОЧНОЙ БИНОКЛЬ БН-1

Рис. 7.БН-1.

Принцип работы бинокля основан на усилении яркости изображения объектов с помощью электронно-оптического преобразователя (ЭОП).

БИНОКЛЬ НОЧНОЙ БН-2

Ночной бинокль БН-2 (индекс 1ПН50) предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.

Дальность видения в бинокль зависит от ночной освещенности, прозрачности атмосферы, характера наблюдаемых объектов и контраста между объектом и фоном.

Рис. 9. Комплект БН-2

1-устройство подзарядное; 2-батарея аккумуляторная; 3-кабель; 4-бинокль;

5-формуляр; 6-салфетка; 7-футляр бинокля; 8-футляр для подзарядного устройства.

Технические характеристики БН-2

• Дальность видения при естественной ночной освещенности:

- личный состав 300м;

- техника (танк…) 600м.

• Увеличение 2,4^х.

• Напряжение АКБ 5,75-7,3v.

• Время непрерывной работы прибора (без замены АКБ):

при температуре + 20 гр.С 8ч;

при температуре + 50 гр.С 7ч;

при температуре минус 50 гр.С 0,5ч.

• Масса бинокля:

- в боевом положении 1,8кг;

- в походном положении (в футляре) 5кг.

УСТРОЙСТВО И РАБОТА БИНОКЛЯ БН-2

Рис. 10. Ночной бинокль БН-2.

Устройство бинокля БН-2:

• объектив 1;

• корпус 4 с электронно-оптическим преобразователем;

• аккумуляторная батарея 3;

• микропереключатель 5;

• налобник 6;

• лупа 7;

• колпачок 2.

Принцип работы бинокля БН-2 аналогичен принципу работы БН-1. Различие состоит в том, что в БН-2 используется электронно-оптический преобразователь следующего поколения, в котором имеется микроканальная пластина (ИКП) значительно усиливающая изображение, поступающее с фотокатода на люминесцентный экран.

Перископы ТР-8(4)

Предназначены для наблюдения за полем боя из-за укрытия.

ТТХ ТР-4 ТР-8

Увеличение 4 8

Поле зрения 8гр(1-83) 8гр(1-33)

Вес перископа 1,055 кг 0,780 кг

Перископичность 403 мм 405 мм

В комплект входят:

- перископ - 1 шт.; чехол с плечевым ремнем - 1 шт.; салфетка - 1 шт.

Устройство ТР-4:

1. Наконечник.

2. Концевой стакан.

3. Т

   Рис.3. Перископ ТР-4.

   руба.

4. Окулярная часть.

5. Корпус нижней призмы.

У стройство ТР-8:

1. Г

   Рис.4. Перископ ТР-8.

   оловка.

2. Труба.

3. Корпус и основание.

4. Окуляр.

2. ОМС-1. Предназначение, характеристики, общее устройство.

ОМС-1 (1Н12) предназначен для ведения наблюдения с борта движущегося объекта с рук оператора.

Основные технические характеристики:

Увеличение 7^х.

Поле зрения 7.

Разрешающая способность 20.

Время непрерывной работы от 1го ист.

питания:

- в нормальных климатических условиях 7ч;

- при температуре минус 20 гр. 3 часа.

Масса 2.3(4.15)кг.

Напряжение питания:

- внутренний ист. питания - 6v(4-батареи по 1.2v);

- внешний ист. питания - 12 или 24v.

Принцип работы ОМС-1 основан на свойстве гироскопа сохранять неподвижную ось собственного вращения в инерциальном пространстве, что делает нечувствительным зеркало к колебаниям корпуса прибора.

1-крышка;

2-корпус;

3-резиновое кольцо;

4-крышка;

5-кольцо;

6-защитное стекло;

7-разъем подключения ПЗУ;

8-крышка;

9-блок питания;

1

Рис. 5. Монокуляр (вид со стороны объектива):

0-налобник.

1-боковой ремень;

2-заглушка;

3-патрон осушки;

4-винт;

6-окуляр; 5 кнопка контроля питания

7-кнопка разориенти-рования;

8-шейный ремень;

9-кожух кнопки разо-риентирования;

10-тумблер включения питания.

Рис. 6. Монокуляр (вид со стороны окуляров):

3. ОМС-1. ТТХ, порядок подготовки к работе. Режимы АБ и БС.

ОМС-1 (1Н12) предназначен для ведения наблюдения с борта движущегося объекта с рук оператора.

Основные технические характеристики:

Увеличение 7^х.

Поле зрения 7.

Разрешающая способность 20.

Время непрерывной работы от 1го ист.

питания:

- в нормальных климатических условиях 7ч;

- при температуре минус 20 гр. 3 часа.

Масса 2.3(4.15)кг.

Напряжение питания:

- внутренний ист. питания - 6v(4-батареи по 1.2v);

- внешний ист. питания - 12 или 24v.

Принцип работы ОМС-1 основан на свойстве гироскопа сохранять неподвижную ось собственного вращения в инерциальном пространстве, что делает нечувствительным зеркало к колебаниям корпуса прибора.

1. Достаньте ОМС-1 из футляра.

2. Произведите внешний осмотр каждой части монокуляра и футляра, при необходимости почистите оптические поверхности.

3. Оденьте ремень на него.

4. Отрегулируйте длину ремня.

5. Включите тумблер 10, подав таким образом напряжение на двигатель.

Нажмите кнопку 5 и по загоранию светодиода убедитесь в наличии напряжения на двигателе.

Для проверки работы монокуляра от внешнего источника питания подключите переходно-зарядное устройство вилкой к бортсети и разъемом к монокуляру.

6. Отверните в сторону крышку с защитного стекла объектива.

7. Через 50 с, когда ротор гироскопа достаточно разгонится, плавно нажмите кнопку разарретирования 7 и держите в течение 2–3 минут, наблюдая при этом за любым удаленным неподвижным объектом. Отсутствие смаза изображения и дрожания поля зрения говорит о исправности прибора.

ВНИМАНИЕ! Не рекомендуется нажимать кнопку арретира ранее, чем через 50 секунд после подачи питания на прибор включением тумблера. Это вызовет поломку прибора.

Прибор работает в двух режимах электропитания:

1. Режим внутреннего источника питания (АБ).

2. Режим внешнего источника питания (БС).

При работе в режиме АБ питание электродвигателя осуществляется от 4-х аккумуляторных батарей 1,2 В каждая, соединенных последовательно и расположенных в блоке питания внутри прибора. Начальное рабочее напряжение питания в режиме АБ равно 4,8 В.

При работе в режиме БС питание электродвигателя осуществляется от бортсети носителя напряжением 27 или 12 В через переходно-зарядное устройство (ПЗУ), которое преобразует 27 В или 12 В бортсети в напряжение питания прибора, равное в режиме БС 5,45 В. ПЗУ соединяется с прибором при помощи кабеля и специального разъема.

Для перевода прибора из походного положения в рабочее необходимо проделать следующие операции:

При работе в режиме АБ:

• включить прибор, включив тумблер питания 10 на передней панели прибора;

• через 8-10 с после включения питания проверить по загоранию светодиода наличие напряжения, нажав кнопку 5;

• отвернуть защитную крышку с защитного стекла объектива;

• надеть шейный ремень прибора на шею;

• спустя 50 с после включения, поднести прибор к лицу, зафиксировать его, плавно нажать и держать кнопку разарретирования. Навести окуляром на четкое изображение объекта наблюдения и следить за объектом, перемещая корпус прибора в сторону перемещения объекта в поле зрения.

При работе в режиме БС:

• вынуть из футляра переходно-зарядное устройство (ПЗУ);

• подключить вилку кабеля ПЗУ к розетке бортсети (напряжение бортсети 27 или 12 В), использовав соответствующий переходник;

• подключить разъем кабеля ПЗУ к разъему питания прибора;

• включить тумблер питания прибора;

• через 8-10 с после включения питания проверить по загоранию светодиода наличие напряжения;

• спустя 50 с после включения, поднести прибор к лицу, зафиксировать его, плавно нажать и держать кнопку разарретирования.

При работе от ПЗУ внутренний источник питания необходимо вынуть из прибора.

Для перевода прибора из режима работы АБ в режим работы БС необходимо:

• вынуть из футляра ПЗУ;

• подключить ПЗУ к бортсети (27 или 12 В);

• не включая питания, подключить ПЗУ к прибору, после чего двигатель привода питается напряжением бортсети и одновременно происходит подзаряд АКБ напряжением бортсети.

Для нормальной работы прибора, если АКБ хранилось в заряженном состоянии более 28 суток необходимо:

• перед началом работы дозарядить АКБ в течение 4,5 часов;

• во время работы дозаряжать АКБ через каждые 3 часа работы при температуре минус 20С в течение 4 часов и через каждые 4 часа работы при температуре плюс 45С в течение 7,5 часов;

• после вышеуказанного срока хранения дозарядить аккумуляторную батарею в течение 4 часов.

Для защиты оператора от воздействия ОКГ окуляр прибора снабжен защитным светофильтром. Светофильтр съемный расположен за окуляром. Если напряжение источника питания ниже допустимого или отсутствует, то при нажатии кнопки 5 светодиод не горит.

4 . ЛПР-1 и ЛПР-2. Предназначение, общие характеристики, перевод из походного положения в боевое.
