6.3. Механические свойства биологических тканей

Структура материала является главным фактором, определяющим его механические свойства и характер процесса разрушения. Большинство биологических тканей являются анизотропными композиционными (от лат. - composition -сочетание) материалами, образованными объемным сочетанием химически разнородных компонентов. Состав каждого типа ткани сформировался в процессе эволюции и зависит от функций, которые она выполняет.

Костная ткань

Кость - основной материал опорно-двигательного аппарата. Так, в скелете человека более 200 костей. Скелет является опорой тела и способствует передвижению (отсюда и произошел термин «опорнодвигательный аппарат»). У взрослого человека скелет весит около 12 кг (18 % общего веса).

В компактной костной ткани половину объема составляет неорганический материал, минеральное вещество кости -гидроксилапатит. Это вещество представлено в форме микроскопических кристалликов. Другая часть объема состоит из органического материала, главным образом коллагена(высокомолекулярное соединение, волокнистый белок, обладающий высокой эластичностью). Способность кости к упругой деформации реализуется за счет минерального вещества, а ползучесть - за счет коллагена.

Кость является армированным композиционным материалом. Например, кости нижних конечностей армированы высокопрочными волокнами в окружных и спиральных перекрещивающихся направлениях.

Механические свойства костной ткани зависят от многих факторов: возраста, заболевания, индивидуальных условий роста. В норме плотность костной ткани 2400 кг/м³, а ее модуль Юнга Е = 10¹⁰ Па; предел прочности при растяжении σ_пр = 100 МПа, относительная деформация достигает 1%.

При различных способах деформирования (нагружения) кость ведет себя по-разному. Прочность на сжатие выше, чем на растяжение

или изгиб. Так, бедренная кость в продольном направлении выдерживает нагрузку 45 000 Н, а при изгибе - 2500 Н.

Запас механической прочности кости весьма значителен и заметно превышает нагрузки, с которыми она встречается в обычных жизненных условиях. (Живая кость в 5 раз прочнее железобетона.) Бедренная и берцовая кости выдерживают нагрузку в 25-30 раз больше веса нормального человека.

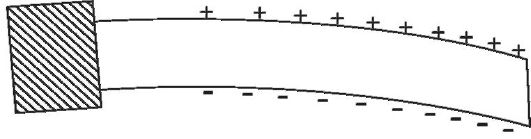

Особенность механического поведения костей состоит в том, что при их деформации проявляется пьезоэлектрический эффект. Если костную полоску, закрепленную на одном конце, изгибать, то в зоне деформации между противоположными сторонами регистрируется определенная разность потенциалов с отрицательным зарядом на вогнутой стороне (рис. 6.14).

Рис. 6.14. Проявление пьезоэффекта при деформации костной полоски

В интервале упругой деформации эта разность потенциалов пропорциональна механическому напряжению.

Кожа

Кожа представляет собой не только совершенный покров тела, но является сложным органом, выполняющим важные функции: поддержание гомеостаза; участие в процессе терморегуляции, регуляцию общего обмена веществ в организме, секреторную функцию (работу сальных и потовых желез), защиту от повреждающего действия механических, физических, химических, инфекционных агентов. Она представляет собой обширное рецепторное поле, воспринимающее извне и передающее в ЦНС целый ряд ощущений. Кожа - граница раздела между телом и окружающей средой, поэтому она обладает значительной механической прочностью.

Кожа - самый крупный орган тела. Она - важная анатомо-физиологическая часть целостного организма. Функции кожи зависят от состояния всего организма. При различных заболеваниях, в том числе и внутренних органов, в коже происходят те или иные изменения.

Кожу часто рассматривают как гетерогенную ткань, состоящую из трех наложенных друг на друга слоев, которые тесно связаны между собой, но четко различаются по природе, структуре, свойствам: эпидермиса, дермы, подкожной клетчатки. Эпидермис покрыт сверху роговым слоем.

Функции каждого слоя кожи, в том числе и механические, отражают биомеханическую природу компонентов и их структурную организацию.

В общий состав кожи входят волокна коллагена, эластина и основной ткани - матрицы. Коллаген составляет 75 % сухой массы, а эластин - около 4 %. Плотность кожи в норме (область руки, груди) составляет 1100 кг/м³. Эластин растягивается очень сильно (до 200- 300 %). Коллаген может растягиваться до 10 %. Механические характеристики компонентов кожи:

•  коллаген - Е = 10-100 МПа, σ_пр = 100 МПа;

•  эластин - Е = 0,5 МПа, σ_пр = 5 МПа.

Кожа является вязкоупругим материалом с высокоэластичными свойствами, она хорошо растягивается и удлиняется.

При исследовании механических свойств кожи с помощью акустического анализатора тканей, позволяющего оценивать скорость распространения акустических возмущений звукового диапазона (5-6 кГц), была выявлена акустическая анизотропия кожи, которая проявляется в том, что скорости распространения поверхностной волны во взаимно перпендикулярных направлениях - вдоль вертикальной (У) и горизонтальной (Х)осей тела - различаются. Для количественной оценки степени выраженности акустической анизотропии был использован коэффициент анизотропии К (см. формулу 2.10).

Проявление акустической анизотропии находится в соответствии с ориентацией линий естественного натяжения кожи, так называемых линий Лангера. Ориентация линий Лангера на коже лица и ладони представлена на рис. 6.15.

Ориентации линий Лангера на различных участках кожи и проявление акустической анизотропии показаны на рис. 6.16.

Проявление акустической анизотропии на различных участках кожи представлено в табл. 6.3, где указаны преимущественные соотношения скоростей и коэффициенты акустической анизотропии (данные указаны для лиц 18-30 лет). Доля проявления

Рис. 6.15. Ориентация линий Лангера на коже лица и ладони

соответствующей акустической анизотропии указана для лиц нормального телосложения.

Степень анизотропии кожи при некоторых патологиях сильно изменяется. Например, при псориазе, при атопических дерматитах (особенно в областях сгибательных поверхностей) или в коже верхнего века при прогрессирующей близорукости. Анизотропия кожи лица, особенно в области лба, позволяет оценивать возрастные изменения. Многочисленные исследования в самых различных областях медицины показали, что анизотропия кожи является объективным диагностическим критерием.

Мышечная ткань

Мышечная активность - это одно из общих свойств высокоорганизованных живых организмов. Вся жизнедеятельность человека связана с мышечной активностью. Она обеспечивает работу отде-

Рис. 6.16. Проявление акустической анизотропии и ориентация линий Лангера на различных участках кожи

льных органов и целых систем: работу опорно-двигательного аппарата, легких, сосудистую активность, желудочно-кишечного тракта, сократительную способность сердца и т.д. Нарушение работы мышц может приводить к патологии, а ее прекращение - даже к летальному исходу (например, смерть при электротравме от удушья в результате парализации дыхательных мышц).

Мышцы разнообразны по форме, размерам, особенностям прикрепления, величине максимально развиваемого усилия. Количество мышц превышает число звеньев тела. Каждая мышца состоит из большого числа двигательных единиц, каждая из которых управляется через собственный мотонейрон. Таким образом, количество управляющих воздействий в мышечной (нервно-мышечной) системе огромно. Тем не менее эта система обладает удивительной надежностью и широкими компенсаторными возможностями, способностью не только многократно повторять одни и те же стандартные комплексы движений, но и выполнять нестандартные произвольные движения.

Деятельность мышц отражается в структурах движения. Благодаря этому отражению становится возможным, наблюдая движение, получать информацию о мышечной регуляции движения и ее нарушениях. Такой возможностью широко пользуются при диагностике заболеваний, при разработке специальных тестов для контроля двигательных навыков у спортсменов.

Независимо от назначения, особенностей строения и способов регуляции принцип работы различных мышц организма одинаков.

В состав мышц входит совокупность мышечных клеток (волокон), внеклеточное вещество (соединительная ткань), состоящее из коллагена и эластина. Поэтому механические свойства мышц подобны механическим свойствам полимеров. Мышцы по строению делятся на два вида: гладкие мышцы (кишечник, стенки сосудов, желудка, мочевого пузыря) и скелетные (мышцы сердца, мышцы, крепящиеся к костям и обеспечивающие движение головы, туловища, конечностей).

Среднее значение плотности мышечной ткани - 10-50 кг/м³, а модуль Юнга Е =10⁵ Па. Поведение гладких мышц во многих случаях описывается моделью Максвелла (рис. 6.19, в). Они могут значительно растягиваться без особого напряжения, что способствует увеличению объема полых органов, например мочевого пузыря. Мышцы способны деформироваться на десятки процентов, чему способствует распрямление молекул коллагена.

Механизм поведения скелетной мышцы соответствует модели Зинера (рис. 6.19, д) с соответствующими параметрами упругости и вязкости.

Для исследования характеристик сокращения мышц реализуют два искусственных режима.

Изометрический режим - когда напряжение мышцы происходит в искусственных условиях сохранения ее длины, что достигается с помощью фиксатора. Изотонический режим - когда искусственно поддерживается постоянство напряжения мышцы. Например, мышца поднимает постоянный груз Р = const, а регистрируется изменение ее длины при сокращении.

В процессе жизнедеятельности мышцы непрерывно подстраиваются под внешнюю нагрузку. Но сохранение напряжения в мышечной ткани требует непрерывного подвода энергии. Расход энергии приводит к усталости мышц. Только обморок или смерть прерывают мышечные процессы.

Сосудистая ткань

Механические свойства кровеносных сосудов определяются, главным образом, свойствами коллагена, эластина и гладких мышечных волокон. Содержание этих составляющих сосудистой ткани изменяется по ходу кровеносной системы. С удалением от сердца увеличивается доля гладких мышечных волокон, в артериолах они уже являются основной составляющей сосудистой ткани.

Так как стенки кровеносных сосудов построены из высокоэластичного материала, то они способны к значительным обратимым изменениям размера при действии на них деформирующей силы. Деформирующая сила создаетсяизбыточным внутренним давлением.

Рассмотрим деформацию сосуда как результат действия давления изнутри на упругий цилиндр. Имеется часть цилиндрического кровеносного сосуда длины L, с толщиной стенок h и внутренним радиусом r. Сечения вдоль и поперек оси цилиндра показаны на рис. 6.17.

Две половинки сосуда взаимодействуют между собой по сечениям стенок цилиндра (заштрихованные области на рис. 6.17, а). Общая площадь сечения, вдоль которого взаимодействуют обе половинки сосуда, равна 2hL. Если в сосудистой стенке существует механическое напряжение σ, то сила взаимодействия двух половинок равна

Эта сила уравновешивается силами избыточного давления Р на цилиндр изнутри (они показаны стрелками на рис. 6.17, б). Силы направлены под разными углами к горизонтальной плоскости. Для того чтобы найти их равнодействующую, следует просуммировать

Рис. 6.17. Сечения цилиндрического сосуда вдоль оси (а) и поперек оси (б)

горизонтальные проекции. Однако проще найти равнодействующую силу, если умножить давление на проекцию площади полуцилиндра на вертикальную плоскость ОО'. Эта проекция равна 2rL. Тогда выражение для силы через избыточное давление имеет вид

Это соотношение называется уравнением Ламе.

Травма лица

Часто при повреждениях мягких тканей, особенно на открытых участках тела, в посттравматическом периоде применяют простые методы с использованием подручного материала. Так, для устранения асимметрии лица после травмы проводится лейкопластырное натяжение со здоровой стороны на больную (рис. 6.18).

Лейкопластырное натяжение направлено против тяги мышц здоровой кожи и осуществляется прочной фиксацией другого свободного конца пластыря к специальному шлему-маске, изготовленному индивидуально.

Рис. 6.18. Устранение асимметрии лица с помощью лейкопластыря.

В спортивной и космической медицине знание устойчивости различных биологических структур по отношению к различным деформациям играет главенствующую роль. В челюстно-лицевой хирургии, пластической хирургии и косметологии механические свойства тканей определяют объем воздействия и служат объективным критерием для оценки эффективности лечения. В травматологии и ортопедии вопросы механического воздействия на организм являются определяющими.
