Перевод нагрузки с одного генератора на другой при постоянном напряжении.

При уменьшении общей нагрузки один из генераторов можно разгрузить, переведя оставшуюся нагрузку на другой генератор. Напряжение на шинах при этом должно оставаться постоянным. Достигается это регулированием токов возбуждения обоих генераторов, причем ток возбуждения у разгружаемого генератора необходимо уменьшать, а у нагружаемого генератора нулевого значения его можно отключить от шин.

Если мощность генераторов одинаковая, то общий ток нагрузки в начале опыта должен быть равен номинальному току любого из генераторов, тогда оба генератора загружены на половину. При полной разгрузке одного генератора второй в конце опыта будет загружен до номинала.

Частота вращения генераторов во время опыта поддерживается постоянной и равной номинальной.

Данные опыта заносятся в таблицу 11.

Таблица 11.

Номер отсчета

Строятся кривые , , (Рис. 21)

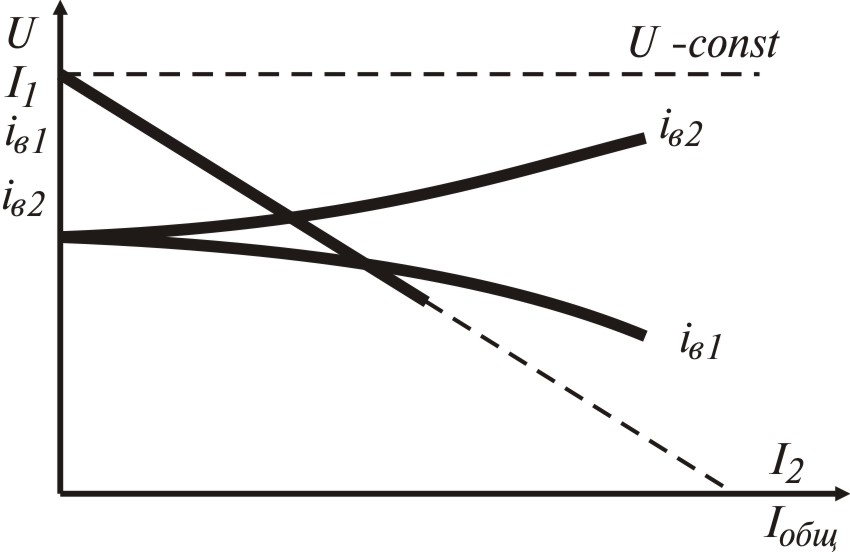

Рисунок 21. – Графики зависимости , , .

Параллельная работа генераторов смешанного возбуждения.

Схема включения на параллельную работу двух генераторов смешанного возбуждения представлена на рис. 22.

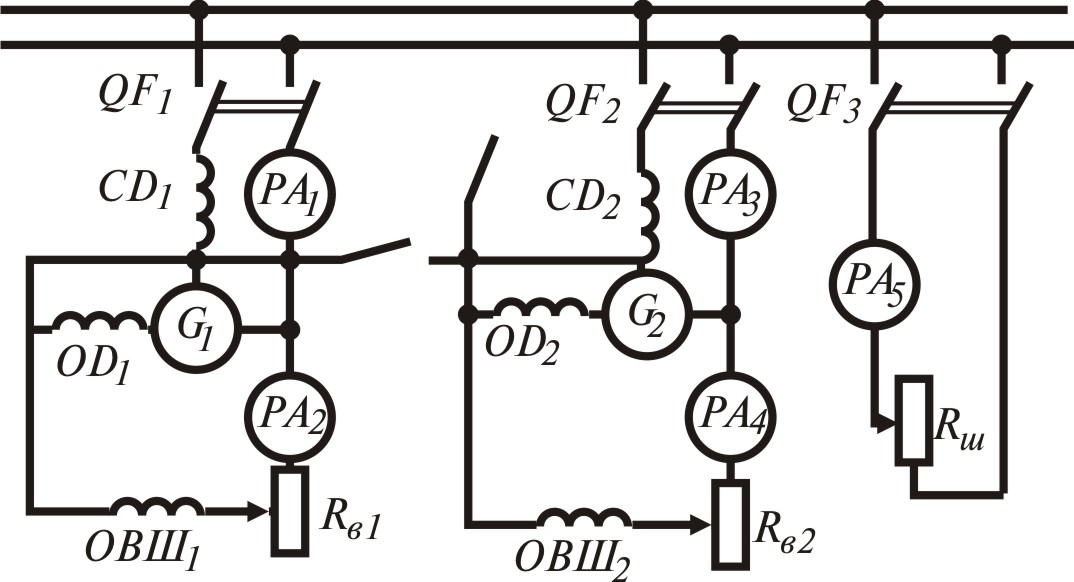

Рисунок 22. – Схема включения на параллельную работу двух генераторов смешанного возбуждения.

Параллельная работа таких генераторов может быть устойчивой при наличии уравнительного провода, соединяющего между собой одноименные зажимы якорей, к которым присоединяются последовательные обмотки возбуждения.

Если уравнительного провода нет и генераторы имеют одинаковые внешние характеристики, возникает колебательный режим. Причина возникновения колебательного режима заключается в следующем. Если ЭДС одного генератора (например, первого) увеличивается, то этот генератор перегружается, а другой разгружается вплоть до перехода в двигательный режим и, следовательно, напряжение тока в его последовательной и параллельной обмотках изменяется на противоположное. Первичный двигатель первого генератора замедляет свой ход, нагрузка переключается на второй генератор, а первый переходит в двигательный режим. Затем процесс повторяется. Неустойчивая работа генераторов характерна для повышающейся части внешней характеристики. Если внешние характеристики падающие, то устойчивая параллельная работа возможна и без уравнительного провода.

Сборку схемы следует производить в следующем порядке:

1. определить одноименные зажимы якорей обоих машин;

2. присоединить последовательные обмотки к зажимам одной и той же полярности и проверить для каждого генератора в отдельности, согласно ли соединена последовательная обмотка с параллельной обмоткой возбуждения;

3. присоединить уравнительный провод к тем зажимам якорей, к которым присоединены последовательные обмотки;

4. для измерения токов нагрузки генераторов амперметры нужно включить так, как показано на рис. 22, т. к. в противном случае приборы измеряли бы ток в последовательной обмотке, который при наличии уравнительного провода может отличаться от тока нагрузки генератора. Последовательность включения автоматических выключателей определяет бросок тока или снижение напряжения работающего генератора в момент включения на параллельную работу второго генератора.

Для определения распределения нагрузки между двумя генераторами смешанного возбуждения следует снять и построить кривые , при , с уравнительным проводом.

Опыт распределения нагрузки и перевод нагрузки с одного генератора на другой проводится так же, как при исследовании совместной работы генераторов параллельного возбуждения.
