Міністерство освіти і науки України

Національний технічний університет країни НТУУ”КПІ

ІНСТИТУТ ЕНЕРГОЗБЕРЕЖЕННЯ ТА ЕНЕРГОМЕНЕДЖМЕНТУ

Лабораторна робота

“Гідравлічні екскаватори”

З дисципліни “Гірничо-транспортні машини та комплекси”

КИЇВ - 2013

Мета роботи: призначення, класифікація , умови та областi застосування гiдравлiчних екскаваторiв, вивчення конструкцiй, конструктивних особливостей,

Завдання: Вивчити конструкцію та принцип дії гiдравлiчних екскаваторів, розрахунок робочого устаткування.

Загальні відомості

1.1 Призначення. Область застосування. Класифікація.

Гідравлічний екскаватор - самохідна спеціальна машина, для розробки, переміщення та навантаження корисних копалин та гірських порід. На відкритих гірничих роботах гідравлічні екскаватори використовуються:

• при розробці корисної копалини і порід розкриву;

• при навантаженні гірської маси в транспортні засоби (автомобільний, залізничний, конвеєрний)

• технологічних процесах рекультивації .

Конструкції екскаваторів з гідравлічним приводом на відміну від канатних машин дозволяєють підвищити продуктивність технологічних процесів і скоротити час на виконання технологічних операцій. Гідравлічні екскаватори - це машини з жорстким підвісом робочих органів, що в свою чергу, їх вигідно відрізняє від екскаваторів канатного типу. По способу розробки гірських порід відносно місця стоянки гідравлічні екскаватори діляться на:

• гідравлічні “пряма лопата”; ( ЕГ )

• гідравлічні “зворотня лопата”. (ЕГО),

Цифри, які стоять після дефіса , означають ємність основного ковша в кубічних метрах.

В гірничовидобувній промисловості найбільш широке застосування знайшли одноківшеві гідравлічні екскаватори циклічної дії. По ємності ковша екскаватори діляться :

• до 4 м³ – будівельні;

• більш ніж 4м³ - гірничі.

Загальний вигляд сучасних гідравлічних екскаваторів з робочим обладнанням : “зворотна” та “пряма” лопати наведений на рис.1

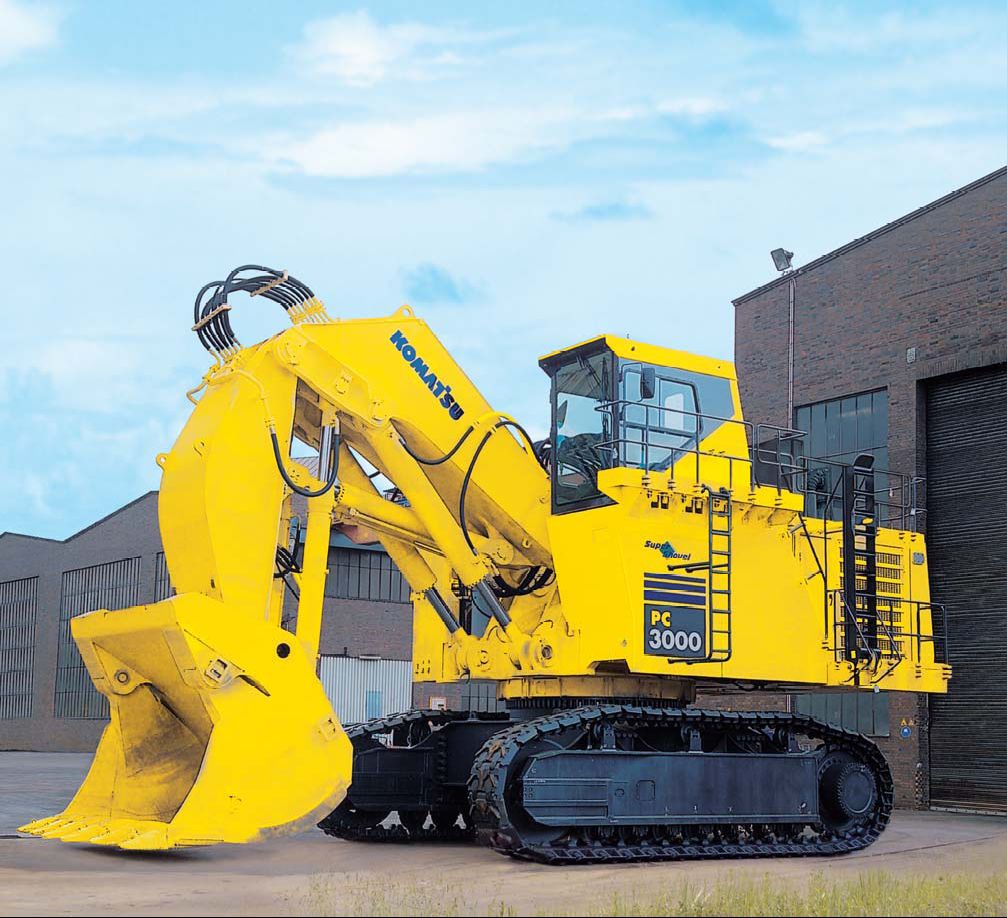

Рис.1. Одноковшові гідравлічні екскаватори з робочим обладнанням :

а - “зворотна лопата”; б – “пряма лопата”.

Гідравлічні екскаватори характеризуються такими показниками:

- висока продуктивність в порівнянні із екскаваторами з механічним приводом;

- зниження питомої матеріаломісткості і питомої енергоємності машин;

- розширення універсальності гідравлічних екскаваторів за рахунок змінного робочого устаткування і робочих органів до 25-40 найменувань;

- автоматизація робочого процесу;

- створення комфортних умов для роботи машиніста;

- поліпшення естетичного виду машин;

- підвищення ходових якостей гусеничних машин.

Сучасні гідравлічні екскаватори мають перевагу над механічними за рахунок здатності розвивати високі зусилля копання при впровадженні ковша в породу , можливість повороту ковша при черпанні породи и його розвантаженні. При цьому істотно скорочується цикл копання, поліпшується заповнюваність ковша. Місткість ковша гідравлічного екскаватора, в порівнянні з мехлопатою при однаковій масі машин в 1,8-2 рази вище. Надпотужні кар'єрні гідравлічні екскаватора відрізняються великою вантажопідйомністю і місткістю, завдяки великому ковшу, здатному набирати до 40 кубічних метрів гірських порід.

Корпус екскаватора при розробці гірських порід або корисних копалин відносно місця стоянки залишається нерухомим – напірне зусилля створюється робочим обладнанням екскаватора. Це відрізняє екскаватор від навантажувача.
