      1. Построение опорной линии заданного уклона лазерным нивелиром

Рассмотрим способы построения линий лазерным нивелиром.

  1. Отметки начальной и конечной точек линии выносят в натуру методом геометрического нивелирования и закрепляют кольями, забиваемыми на такую глубину, чтобы верх кольев был на заданных отметках. Затем в створе линии устанавливают лазерный прибор и наклоняют излучатель в такое положение, при котором отсчеты в центре пятна по рейкам, установленным на забитых в концах линии кольях, будут одинаковыми. При этом пучок излучения обозначит опорную линию, параллельную проектной. После этого линия может быть закреплена на местности кольями, забиваемыми на такую глубину, чтобы отсчет по рейке, поставленной на кол, был равен отсчету на кольях в концах линии.

  1. При малых проектных уклонах линии построить параллельную ей лазерную опорную линию можно при помощи нивелира.

Для этого цена деления уровня нивелира должна быть предварительно определена одним из известных способов. Прибор должен быть тщательно выверен. При этом необходимо по возможности свести к нулю угол между осью уровня и осью лазерного пучка. По заданному значению уклона проектной линии вычисляют угол ее наклона и переводят его в число делений уровня. При этом пользуются формулой:

n=α/τ

ГЕОДЕЗИЧЕСКИЕ ПРИБОРЫ С ГАЗОВЫМИ ОПТИЧЕСКИМИ КВАНТОВЫМИ ГЕНЕРАТОРАМИ 1

α— значение проектного угла наклона линии;

τ— цена деления уровня.

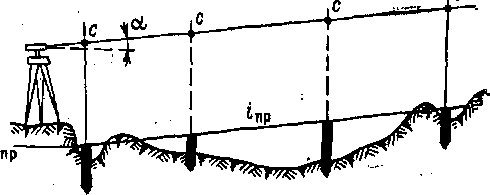

Лазерный нивелир устанавливают в створе проектной линии (рис. 5) и направляют луч вдоль створа. Действуя элевационным винтом, приводят пузырек уровня в положение, отклоняющееся от середины на вычисленное число делений п. При этом пучок излучения обозначит опорную линию с заданным уклоном.

Для закрепления линии с заданным уклоном на местности вдоль нее в створе забивают колья на такую глубину, чтобы отсчеты по рейке, устанавливаемой на эти колья, были между собой равны. Если хотя бы одна точка должна иметь заданную отметку, забивку кольев начинают с этой точки, т. е. с вынесения в натуру заданной отметки

Рис. 5. Построение линии заданного уклона при помощи уровня нивелира

  1. Если не требуется установки пучка излучения параллельна проектной линии, а нужно лишь закрепить линию заданного уклона на местности, лазерным нивелиром пользуются как нивелиром обычным.

Выносят в натуру и закрепляют кольями отметки начальной и конечной точек линии. Промежуточные точки разбивают при помощи лазерного нивелира, установленного наклонно, возможно, ближе к проектной линии так, что два его подъемных винта расположились по ее направлению. Действуя этими винтами, наклоняют нивелир, добиваясь, чтобы отсчеты в центре лазерного пятна по рейкам, установленным на кольях в концах проектной линии, были одинаковыми. Если после этого установить рейку в любой точке створа и (поднимая или опуская ее) добиться, чтобы отсчет по ней был равен отсчету на конечных точках, то пятка рейки будет находиться на линии с заданным уклоном. Эту линию закрепляют кольями, забиваемыми на соответствующую глубину.
