3. Построение опорной линии заданного уклона

Методика придания пучку излучения заданного угла наклона различается в зависимости от типа применяемого лазерного инструмента и требуемой точности. Существуют лазерные геодезические инструменты, снабженные специальными устройствами, позволяющими придать пучку излучения нужный уклон.

1. Построение опорной линии заданного уклона лазерным теодолитом

Способы построения линий лазерным теодолитом.

1. П остроение линии, имеющей проектный уклон, выполняют при помощи вертикального круга инструмента. Зная проектный уклон, находят соответствующий этому уклону угол. Устанавливают лазерный теодолит в начальной точке линии (рис. 3), приводят его в рабочее положение и при необходимости определяют место нуля вертикального круга. Зная заданный (проектный) угол наклона и место нуля, рассчитывают установочный отсчет по вертикальному кругу. Излучателю придают такой наклон, при котором отсчет по вертикальному кругу равен рассчитанному при пузырьке уровня на алидаде вертикального круга, приведенному в нуль-пункт. При этом пучок излучения создает в пространстве опорную линию, параллельную проектной.

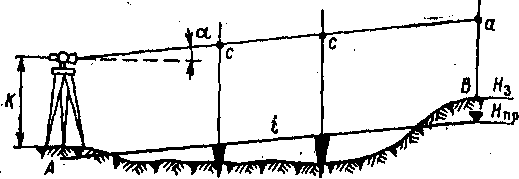

Рис. 3. Построение линии заданного уклона при помощи вертикального круга теодолита

При необходимости закрепления линии на местности поступают слудующим образом. По рейке (см. рис. 3), установленной в точке В, берут в центре лазерного пятна отсчет. Зная проектную отметку точки В и отметку земли, вычисляют вертикальное расстояние с между проектной линией и параллельной ей лазерной линией:

с=а+(Н_з - Н_пр),

где а — отсчет по рейке в точке В;

Н₃ и Н_пр — соответственно отметка земли и проектная отметка в точке В.

Если проектная отметка точки В неизвестна, ее вычисляют по формуле

где Н₀ — проектная отметка начальной точки линии — точки А;

i — проектный уклон линии;

d — горизонтальное расстояние между начальной и конечной точками линии.

Вычислив длину с, устанавливают в створе линии через 5-— 10 м колья. На каждый кол поочередно ставят рейку и забивают кол в землю до тех пор, пока след лазерного луча на рейке не совпадет с отсчетом, равным с. Этот способ целесообразно применять для построения на местности линий со значительными, проектными уклонами.

2. Определяют плановое положение и закрепляют на местности кольями или металлическими штырями начальную А и конечную В точки проектной линии. Геометрическим нивелированием определяют отметки этих точек. Затем устанавливают лазерный теодолит над начальной точкой А линии, приводят его в рабочее положение и рулеткой измеряют высоту инструмента. На, другом конце линии в точке В ставят вертикальную рейку, на, которую наводят лазерный луч. Для придания лучу проектного. наклона лазерное пятно на рейке устанавливают н а отсчет, вычисляемый по формуле

где к — высота инструмента; Н_В, Н_А — отметки земли соответственно конечной и начальной точек линии (на рис. 3 Н_В= Н_З); i — проектный уклон; d — горизонтальное проложение между точками А и В.

После наведения центра пятна на отсчет а ось пучка излучения лазерного теодолита займет положение, параллельное проектной линии с заданным уклоном.

При необходимости закрепить линию на местности ставят рейку на колья в промежуточных точках линии АВ, забивая колья в землю до того положения, когда центр лазерного пятна, на рейке становится на отсчет, соответствующий вертикальному расстоянию между ориентированным лучом и проектной линией. Этот отсчет вычисляют по формуле '

с=k+(H_A-H_пр)

где H_А - отметка земли (колышка) в точке постановки лазерного -теодолита — точке А; Н_пр — проектная отметка в точке А; к — высота инструмента.

3. Пользуясь методом геометрического нивелирования, выносят в натуру проектные отметки крайних точек линии А В и закрепляют их кольями. Над точкой А устанавливают лазерный теодолит, приводят его в рабочее положение и измеряют высоту .инструмента к. На другом конце линии на точку В ставят рейку, наводя на нее лазерный луч. Поворачивая излучатель в вертикальной плоскости, наводят центр лазерного пятна на отсчет по шкале рейки, равный высоте прибора к. При этом луч лазера «будет иметь заданный уклон и создаст в пространстве нужную опорную линию. Устанавливая рейку на колья в промежуточных точках линии и забивая каждый из кольев в землю на такую глубину, чтобы центр пятна совпадал с отсчетом, равным высоте инструмента к, закрепляют разбиваемую линию на местности.

В том случае, если невозможно измерить высоту прибора, лазерный теодолит устанавливают в створе линии на некотором расстоянии от одной из вынесенных в натуру точек (рис. 4). На крайние точки линии ставят рейки, наводят на них луч и поворачивают излучатель в вертикальной плоскости до получения на рейках одного и того же отсчета с. Затем в створе линии А В забивают колья, устанавливая глубину забивания, как указано выше.

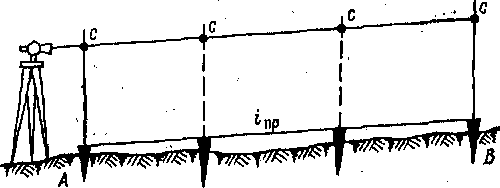

Рис. 4. Построение линии проектного уклона при помощи лазерного теодолита
