4.3 Проектирование деталей подкладки и уплотнителя носочной части.
Проектируемая обувь без подкладочная, но она так только называется, она все равно имеет небольшое количество необходимых деталей для эксплуатации.
Карман для задника строится на основе задинки. Обводим задинку с линией перегиба, засекаем по линии перегиба в верху 2мм, в начале выточки 3мм, а нижний край выточки на 4мм, так же засекаем по затяжной кромки 4мм, прибавляем 4мм по переднему краю.
Подкладка под язычок строится на основе овальной вставки. Обводим овальную вставку, по верхнему краю строим припуск под обрезку 4мм, прибавляем 3мм под строчку, заканчивается подкладка на третьем отверстии и закругляем по нижнему краю. Подкладка под язычок служит для придание красивого внешнего вида.
Уплотнитель носочной части строится на основе союзки. Обводи носочную часть союзки от точки а по осевой линии откладываем 40мм и проводим перпендикулярную линию, таким образом мы определили длину уплотнителя, засекаем во внутрь по наружной стороне на 1мм, с внутренней стороны подбираем радиус или прикладываем лекало для закругления от края следа колодки до другого края.

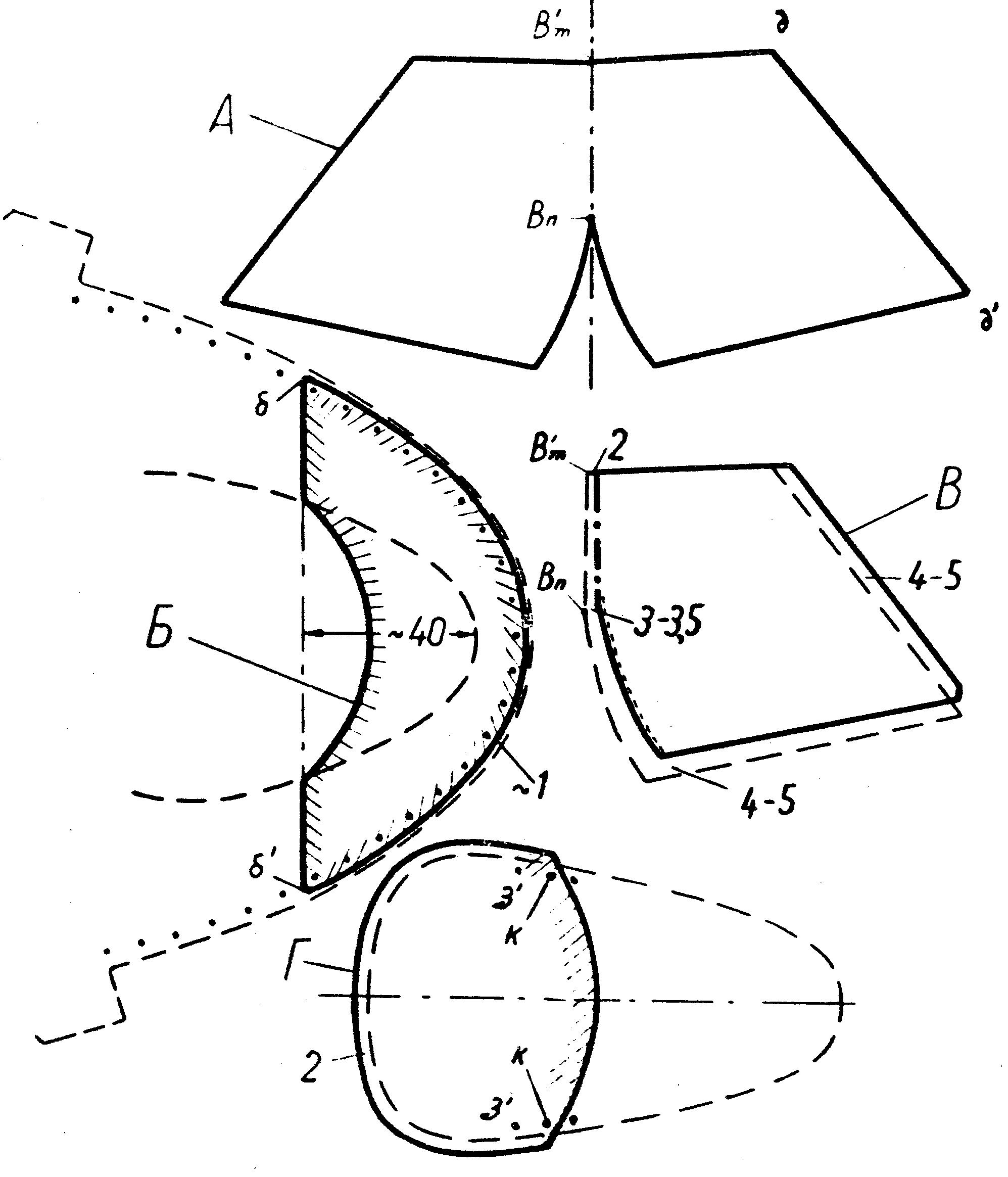

На рисунке 12 показано построение шаблонов уплотнителя носочной части союзки (Б), кожаной подкладки под задинки (В) и кожаной подклейки под вставку (Г). Основные нормативы построения показаны на упомянутых рисунках[5].
Рисунок 12 – Построение деталей подкладки бесподкладочных "мокасин"
4.4 Проектирование жесткого задника
Форма и размеры жесткого задника зависят, прежде всего от типа обуви и от высоты приподнятости пяточной части колодки. Жесткий задник строится на основе задинки. Обводим задинку, отмечаем припуск на настрачивания, для того чтобы определить длину задника, он не должен выходить за линию строчки, рассчитываем его высоту по формуле 2.
ВкВз = 0,15·N + 8,0 (2)
ВкВз = 0,15·240+ 8 = 44 мм
По затяжной кромки строим гофры, 7 штук, на расстоянии друг от друга 6мм и ширина самой гофры 6мм.
4.5 Проектирование деталей низа обуви.
После снятия оболочки с боковой поверхности у нас осталась обклеенный след колодки до точек ЛЛ’(смотри рисунок 4), отмечаем ось симетрии. Снимаем со следа колодки оболочку, наклеиваем ее на плотную бумагу, вырезаем.
Основная полустелька служит связующим звеном между верхом и низом обуви.
Для ее построения на листе бумаги проводим горизонтальную линию и проводим перпендикулярные линии, и располагаем пяточную часть на расстоянии от горизонтальной линии на 5мм, совмещая ось симметрии с перпендикулярной линией, обводим полустельку следа, засекаем в пяточной части во внутрь на 2мм, для того чтобы заготовка верха плавно облегала стельку.
Прибавляем в сторону носочной части 15мм, засекаем с внутренней стороны на 3мм, закругляем край, и наружной на 2мм, то же край закругляем, обводим толстой линией.
Для построения вкладной полустельки, обводим наш полученный шаблон полустельки с припуском 15мм в сторону носочной части. От этого припуска прибавляем 5мм, с внутренней стороны в геленочной части в самом вогнутом месте прибавляем 17мм, в пяточной части прибавляем 2мм, соединяем плавной линией с помощью лекало.
Приступаем к построению мягкого подпяточника, для этого обводим полученную вкладную полустельку и отмечаем контур следа. Откладываем во внутреннею сторону пяточной части 5мм, длинной 73мм, и обводим плавной линией полученный подпяточник в пяточной части. Также для повышения комфорта строем с боку со внутренней стороны, для этого от контура следа и контура полустельки откладываем во внутрь 3мм, длинной 47мм, закругляя уголки.
Для получения контура подошвы обуви любого назначения и метода крепления, необходимо определить величину суммарного припуска, который для каждого сечения обуви определяется по уравнению:
∑П =Пв (3)
где Пв - припуск на толщину деталей верха с учетом уменьшения толщины материалов в процессе формования определяется по уравнению
Пв = ∑tв • Ку, (4)
где ∑tв - суммарная толщина деталей верха; мм; привести расчет
Ку - коэффициент, учитывающий уменьшение толщины деталей в процессе формования. В носочно-пучковой части он принимается равным 0,6, в геленочной - 0,5; в пяточной - 0,7;
Размер припуска подошвы за линию фронта каблука составляет не менее 12 мм. [6]
Таким образом, для пяточной части:
tb=1,4+0,8+0,8= 3 ПВ = 3·0,7 = 2,1 мм
для геленочной части:
tb = 1,4 ПВ = 1,4·0,5 = 0,7мм
для носочно-пучковой части:
tb = 1,4 + 2 = 3,4 ПВ = 3,4·0,6 = 2,04 мм
Простилка проектируется относительно следа затянутой обуви и нормируемого припуска под затяжку, равного 14-15 мм. Простилка применяется одна на три смежных размера, поэтому проектирование ее производится по среднему с зазором 2 мм относительно припуска под затяжку.
Подошва формованная из полиуретана с каблуком 20мм.
