§ 20. Смотровые колодцы и соединительные камеры

Смотровой колодец состоит из бетонного основания с лотком, рабочей камеры, переходного конуса, горловины и чугунного люка с крышкой. Сточная жидкость в пределах колодца движется по открытому лотку. Лоток выполняют из бетона в виде полуокружности (для круглых труб); боковые прямые стенки его доводят до верха трубы. Площадку между лотком и стенками колодца, называемую бермой, делают с незначительным уклоном (0,02—0,03) в сторону лотка. Круглые колодцы устраивают диаметром 1000, 1250, 1500 и 2000 мм. Размеры рабочей камеры должны быть такими, чтобы в ней мог свободно разместиться рабочий, производящий прочистку или осмотр сети. Исходя из этого высоту камеры принимают равной 1,8 м (если позволяет общая высота колодца). Диаметр горловины, через которую рабочий спускается в камеру, принимают 0,7 м, а высоту — в зависимости от глубины колодца.

В зависимости от назначения и места расположения смотровые колодцы подразделяются на линейные, поворотные, узловые и контрольные. Кроме того, на сети устраивают перепадные и промывные колодцы и соединительные камеры.

Линейные колодцы, устраиваемые на прямых участках канализационной сети, предназначены для периодического осмотра и прочистки канализационной сети.

В соответствии с существующими правилами расстояние между линейными колодцами принимают в зависимости от диаметра труб:

Диаметр труб , мм	150	200-450	500-600	700-900	1000-1400	1500-2000	2000
Расстояние между колодцами, м	35	50	75	100	150	200	250-300

Линейные колодцы предусматривают также во всех местах изменения уклона линии, диаметра трубопровода или направления трассы сети.

Поворотные колодцы устанавливают в местах поворотов сети. Поворотный колодец отличается от линейного только лотком, который имеет криволинейные очертания по плавной кривой. Угол поворота лотков принимают не менее 90°, острые углы не допускаются.

Узловые колодцы предусматривают во всех точках соединения коллекторов (рис. 5.6). В узловых колодцах боковые участки сети присоединяют к основному коллектору плавным закруглением лотков.

Перепадные колодцы, размещаемые в местах вынужденных перепадов канализационной сети, устраивают с целью уменьшения глубины заложения трубопроводов, при пересечении с подземными сооружениями в случаях присоединения к глубоко заложенному коллектору на участках с резко меняющимся рельефом местности, а также для резкого снижения скорости движения воды при затопленных выпусках на последнем перед водоемом колодце.

Перепады на канализационных сетях высотой до 3 м при любых расходах сточных вод устраивают в колодцах или камерах круглого либо прямоугольного сечения в виде вертикальных стенок-растекателей или стояков круглого поперечного сечения с водобойными колодцами. Перепады высотой более 3 м с вертикальными стенками-растекателями или стояками круглого поперечного сечения устраивают при удельных расходах не более 0,3 м³/с на 1 м ширины стенки или длины окружности сечения стояка. При удельных расходах более 0,3 м³/с перепады высотой более 3 м устраивают в виде колодцев с много ступенчатыми перепадами при расстоянии между ступенями 1,5—2 м, спиральных водосливов и пр.

Перепады высотой более 3 м на трубопроводах диаметром 600 мм и более рекомендуется также проектировать в виде водосливов практического профиля (рис. 5.7).

Контрольными являются колодцы, устанавливаемые в местах присоединения дворовой, внутриквартальной и внутризаводской сетей к уличной городской сети.

Соединительные камеры обычно устраивают в местах соединения трубопроводов больших диаметров.

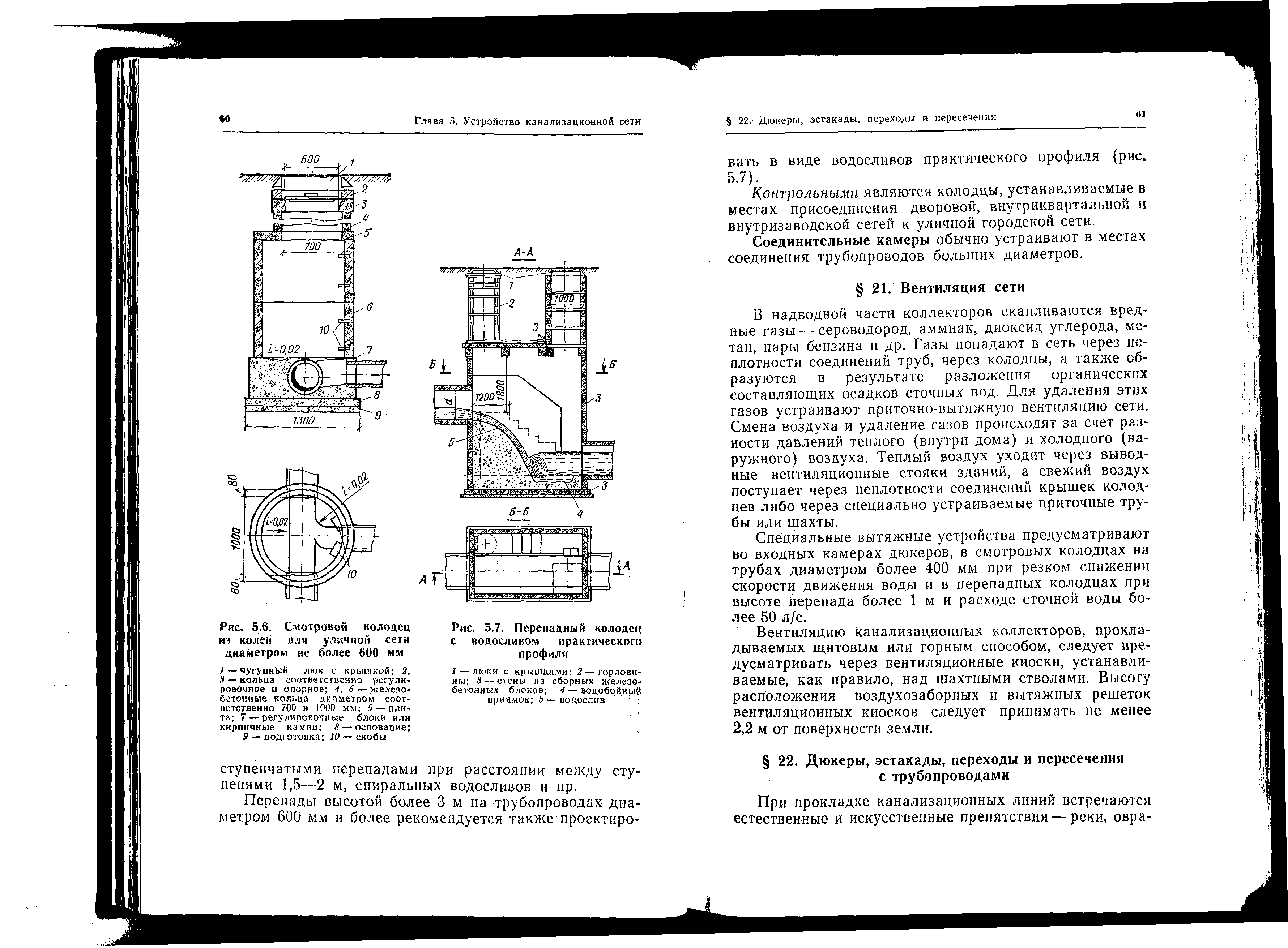

Рис. 5.6. Смотровой колодец из колец для уличной сети

диаметром не более 600 мм

1— чугунный люк с крышкой;

2,3—кольца соответственно регулировочное

и опорное;4,6 — железобетонные кольца

диаметром соответственно 700 и 1000 мм; 5 — плита;

7 — регулировочные блоки или кирпичные камни;

8 — основание; 9 — подготовка; 10 — скобы

Рис. 5.7. Перепадный колодец с водосливом практического профиля

1 - люки с крышками; 2 - горловины;

3- стены из сборных железобетонных блоков;

4 - водобойный приямок; 5 - водослив
