§ 18. Соединение труб. Основания под трубы

Водонепроницаемость и долговечность канализационной сети обеспечивается тщательной заделкой соединений при укладке труб. При соединении керамических труб гладкий конец трубы вставляют в раструб. До заделки стыка гладкий конец трубы обертывают на половину длины борозд просмоленной пеньковой прядью, выверяют правильность положения трубы, подконопачивают смоляную прядь стальной конопаткой и лишь после этого приступают к заделке стыка.

При заделке стыков асфальтовой мастикой (рис. 4.2, б) свободную половину раструба заливают расплавленной мастикой, изготовленной из трех частей асфальта и одной части гудрона или битума. Перед заливкой мастикой поверхность раструба и труб должна быть хорошо высушена, так как мастика не прилипает к влажной поверхности. Такой стык достаточно эластичен и хорошо противостоит химическим воздействиям сточных вод. Недостатком асфальтового стыка является то, что мастика может растворяться под влиянием бензолов и бензинов, содержащихся в составе некоторых сточных вод, а также размягчаться под влиянием высоких температур (выше40°С).

При заделке цементом и асбестоцементом стыки получаются жесткими, кроме того, со временем цементные стыки разрушаются под действием агрессивных грунтовых вод. Для лучшего сцепления цементной массы с прядью последний слой набивки делают из не просмоленной пряди. Состав цементного раствора 1:1 или 1:2. Асбестоцементные стыки более гибки, чем цементные, поэтому получили большее распространение. Асбестоцементная смесь состоит из 30 % (по массе) асбестового волокна и 70 % цемента марки не менее 300. Перед заделкой стыка массу увлажняют, добавляя 10 % воды.

Стыки раструбных бетонных труб, так же как и керамических, заделывают асфальтовой мастикой. Для лучшего сцепления поверхности бетона с мастикой стыкуемую часть поверхности предварительно прогрунтовывают жидким горячим раствором битума с растворителем.

Трубы с гладкими концами соединяют с помощью муфт (рис.4.3). Стыки заделывают либо целиком цементным раствором, либо часть зазора между трубой и муфтой заполняют пеньковой прядью. Стыки заделывают с помощью резиновых уплотнительных колец.

Асбестоцементные (безнапорные) трубы соединяют асбестоцементными муфтами. В качестве уплотняющего материала применяют резиновые кольца. В зависимости от материала и диаметра труб и характера грунта канализационные трубы укладывают или непосредственно на грунт, или на искусственное основание.

Выбор типа основания зависит от характера грунта и действующих на трубу нагрузок.

Во всех грунтах, кроме скальных, плывунных, болотистых и просадочных II типа, трубы укладывают непосредственно на выровненное и утрамбованное дно траншеи. В песчаных сухих грунтах с допускаемым давлением более 0,15 МПа бетонные и железобетонные трубы укладывают непосредственно на грунт (рис. 4.4, а), причем на диаметра труба должна быть засыпана песком. При укладке труб в супесчаных, суглинистых и глинистых сухих грунтах (рис. 4.4, б) под трубами устраивают песчаную подушку. В мягкопластичных свеженасыпанных глинистых и суглинистых сухих грунтах при допускаемом давлении на грунт менее 0,15 МПа устраивают бетонное основание (рис. 4.4, в). В водонасыщенных грунтах трубы укладывают на слой щебня, гравия или крупного песка толщиной 0,2 м. Для отвода воды устраивают дренажные лотки.

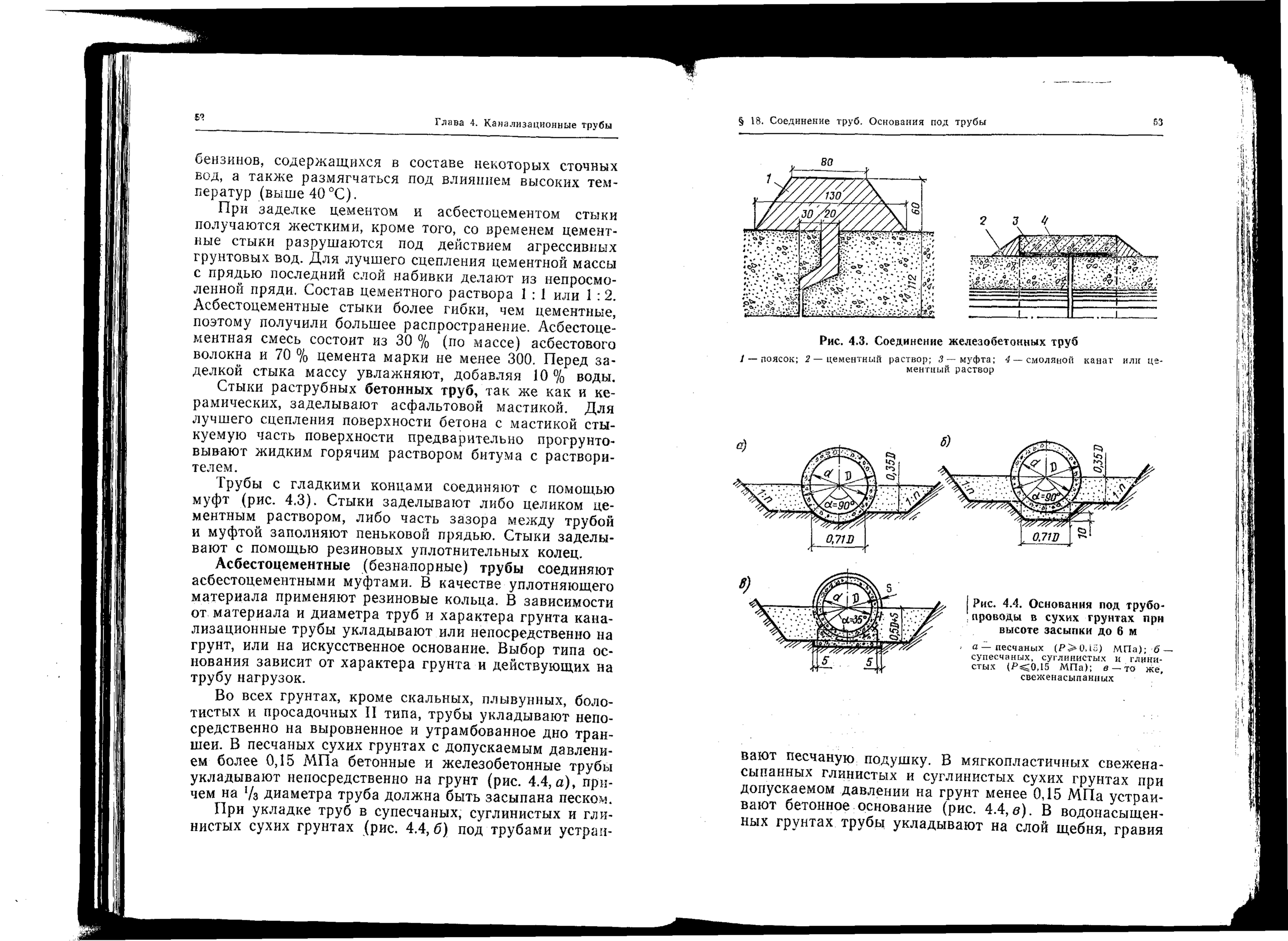

Рис.4.3. Соединения железобетонных труб

1 – поясок; 2 – цементный раствор; 3 – муфта;

4 – смоляной канат или цементный раствор

Рис. 4.4. Основания под трубопроводы в сухихи грунтах при высоте засыпки до 6м

а – песчаных (Р ≥ 0,15)МПа;

б – супесчаных, суглинистых и глинистых (Р ≤ 0,15)МПа;

в – то же, свеженасыпных

В скальных грунтах необходимо предусматривать укладку труб на подушку толщиной не менее 0,1 м из местного песчаного или гравелистого грунта; в илистых, торфянистых и других слабых грунтах — на искусственное основание.
