4.2 Визначення трудомісткості то при зберіганні дм
ДМ “Кубань” (1, 2 поля сівозміни) 12 годин (6 місяців знаходиться на зберіганні).
ДМ “Фрегат” (4 поле сівозміни) 12 годин(6 місяців знаходиться на зберіганні).
ДМ “Фрегат” (7 поле сівозміни) 20 годин (10 місяців знаходиться на зберіганні).
ДМ “Дніпро” (5, 6 поля сівозміни) 12 годин (6 місяців знаходиться на зберіганні).
ДМ “Дніпро” (8, 9 поля сівозміни) 12 годин (6 місяців знаходиться на зберіганні).
Загальна трудомісткість ТО при зберіганні ДМ складає 68 годин.
4.3 Визначення тривалості проведення весняних і осінніх то
для ДМ
ТО-О ТО-В
ДМ “Фрегат” (7 поле) 29,3/21=2 доби 35,5/21=2 доби
ДМ “Дніпро” (8, 9 поля) 87,5/21=5 діб 118,6/21=6 діб
ДМ “Кубань” (1, 2 поля) 133,8/21=7 діб 169,6/21=8 діб
Загальна трудомісткість всіх видів ТО складає:
періодичних весняних, осінніх по ДМ згідно додатку III – 1459,0 годин;
по КІ-50 – 442,45 годин:
в тому числі: а) по НС – 242,4 години,
б) по розбірних трубопроводах – 200,05 год.
по засувках на закритій мережі зрошувальної ділянки – 22,8 години.
при збереженні ДМ – 68 годин.
Таким чином, загальна трудомісткість ТО на зрошуваній ділянці складає – 1992,25 годин.
4.4 Визначення кількості слюсарів-наладчиків
На основі визначеної загальної кількості годин з трудомісткості ТО ДМ, засувок на закритій мережі і розбірної арматури для КІ-50 визначається кількість слюсарів, які будуть обслуговувати зрошувальну ділянку протягом всього року.
Фонд робочого часу у одного слюсаря по обслуговуванню приймається рівним 696 годин, тоді кількість слюсарів визначається шляхом ділення загальної кількості годин з загальної трудомісткості по ТО на фонд робочого часу одного слюсаря:
слюсаря
4.5 Технологічні схеми зрошування дм
ДМ «Дніпро»
Дощувальна машина «Дніпро» ДФ-120 здійснює поливи на полях №8 та №9 на яких відповідно вирощують баклажани та цукрові буряк, тобто дощувальна машина працює на двох полях.
Згідно плану проведення поливів сільськогосподарських культур в СФГ «Дніпро» перший вегетаційний полив здійснює на полі №8, а потім ДМ повинна поливати поле №9.
В цьому випадку машина здійснює полив двох суміжних полів вздовж одного розподільчого трубопроводу 1Кр3.7, розміщеного по їх середині. Після закінчення поливу першої ділянки поля №8 при русі в одному напрямку ДМ переводять у транспортне положення. Її переміщують трактором на другу ділянку поля №8, де встановлюють біля гідранта в робоче положення. Цю ділянку поля №8 поливають у зворотньому напрямку вздовж лінії гідрантів на 1Кр3.7 до межі з полем №9.

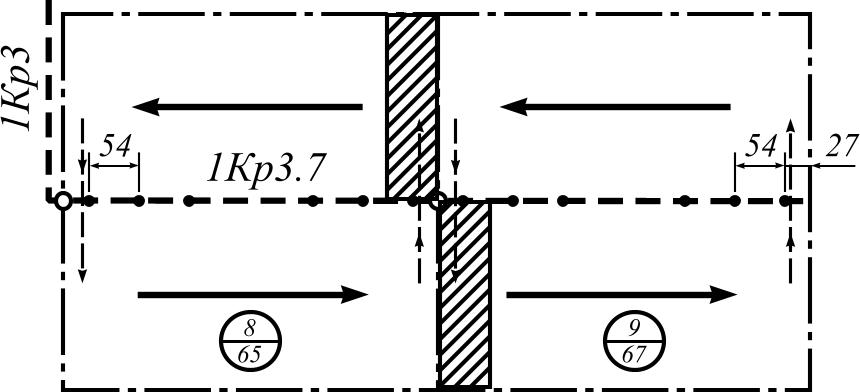

Рис. 1.2. Схема зрошування ДМ «Дніпро
Після цього на полі №9 здійснюються поливні роботи аналогічним чином, як і на полі №8. Закінчивши полив другої ділянки №9, ДМ в подальшому, згідно графіка поливів, переводять або на поле №8 або на першу ділянку поля №9.
ДМ «Дніпро» здійснює поливи позиційно. Тривалість поливу на позиції залежить від величини поливної норми із розрахунку, що 100 м3/га виливається за 40 хвилин роботи, 200 м3/га – за 80 хвилин, 300 м3/га – за 120 хвилин. Ці дані приведені без врахування втрат води на випаровування при дощуванні.
Комплект іригаційний КІ-50
Для забезпечення роботи дощувальної установки КІ-50 протягом зміни працюють три чоловіки: 1 машиніст насосної станції та 2 поливальники.
Поливальники встановлюють на позицію одну поливну вітку, наприклад №1, розміщуючи її в кінці розподільчого трубопроводу біля першого гідранта на напірному трубопроводі, а другу – на початку розподільчого трубопроводу біля третього гідранта напірного трубопроводу (в нашому випадку №3). Ці поливні вітки включають в роботу. Поки проводиться полив, робочі-поливальники переносять труби в розібраному стані та встановлюють на робочу позицію дві інші вітки, розміщуючи їх на найбільшій відстані від працюючих вздовж відповідного розподільчого трубопроводу: вітку №2 на початку першого розподільчого трубопроводу та вітку №4 в кінці другого розподільчого трубопроводу.
Після закінчення поливу дощувальними апаратами раніше встановлених поливних віток (№1 та №8) в роботу включають дві другі раніше підготовлені (№2 та №4) і лише тоді відключають працюючі дощувальні крила. Через 1,0…1,5 години після цього, які відводять для повного всмоктування води з поверхні поливної ділянки, поливальники розбирають, переносять і знову збирають на новій позиції попередні поливні вітки (№1 та №3). В залежності від величини поливної норми їх включають в роботу після 3..5 годин роботи дощувальних апаратів двох останніх поливних віток (№2 та №4). Потім цикл поливу повторюється. Дощувальні крила переміщують одне на зустріч другому вздовж відповідного розподільчого трубопроводу. Закінчивши полив ділянки по обидва боки від одного розподільчого трубопроводу, поливні вітки з апаратами і розподільчий трубопровід переносять в розібраному вигляді на нову, поряд розміщену, ділянку. Навпроти нового гідранта на напірному трубопроводі один розподільчий трубопровід (на схемі №5) переміщують зліва направо, а другий (№6) – справа наліво.
При такому порядку переміщення трубопроводів рівномірно завантажена насосна станція і трубопроводи.
Рис. 1.3. Схема зрошування КІ-50
Поверхневий полив
Поле №3 (озима пшениця+стерньова кукурудза) поливається по смугах довжиною 287,5 м і шириною 54 м, кратною ширині захвату сіялки 1,8 м. На полі запроектовано 8 тимчасових зрошувачів, з яких 4 одночасно діючих. На кожному зрошувачі працює по 2 поливальники з поливним струменем 26,1 л/с, тобто на поле із одного тимчасового зрошувача подається 52,2 л/с. Глибину потоку води в смузі приймають рівною від 2 до 7 см, але такою, щоб запас води до верху вала був не менше 5-7 см. На середньосуглинистих грунтах швидкість потоку води в смузі не повинна перевищувати 0,2 м/с.
Смуги обмежені валами висотою 0,25 м. Передбачено подачу води в смугу з головним пуском води. Спочатку вода подається в смуги під №1, потім – №2.
Після чого на тимчасових зрошувачах встановлюється перемичка (№5) для подачі води в смуги №3 та №4. І на кінець на тимчасових зрошувачах встановлюються перемички №6 (після затоплення смуг №3 та №4) для заповнення водою поливних смуг №5 та №6. Після завершення подачі води на територію під командну чотирьом одночасно діючим тимчасовим зрошувачам, переключають подачу води на наступні чотири одночасно діючі тимчасові зрошувачі. При поливній нормі 600 м3/га тривалість поливу поля складає 3 доби, а при 400 м3/га – 2 доби.
ДМ «Кубань»
Дощувальна електрифікована машина фронтального переміщення ДМ «Кубань» поливи здійснює при фронтальному русі вздовж відкритого каналу 1К3.1, забираючи з нього воду.
Рис. 1.4. Схема зрошування ДМ «Кубань»
ДМ «Кубань» здійснює зрошення багаторічних трав (поле №1) та кукурудзи на зерно (поле №2).
Згідно плану проведення поливів ДМ «Кубань» перші два поливи поливними нормами 800 та 600 м3/га повинна провести на полі №1 і тільки в першій декаді червня буде проводити полив поля №2. Тому на полі №1 перші два поливи будуть здійснюватися видачею половинного значення величини поливної норми (400 та 300 м3/га) починаючи полив від суміжної межі між полями №1 та №2.
Перший полив на полі №2 під час першого проходу починаючі від межі між полями №1 та №2 до середини поля здійснюється з найбільш допустимою за ґрунтовими умовами нормою, а подальший рух до кінця поля здійснюється з видачею малої поливної норми. Після переналаштування машина рухається в зворотньому напрямку, до середини поля, видаючи максимально допустиму за грунтовими умовами норму. Після середини поля, рухаючись до межі між полями №2 та №1, видається мінімальна поливна норма. На початку, середині і кінці поля машину переналаштовують на інший режим роботи. Подачу води в канал не призупиняють.
ДМ «Фрегат»
Дощувальна машина «Фрегат» ДМУ Б434-90 здійснює поливи №4 та №7, на яких відповідно вирощують багаторічні трави та горох, тобто дощувальна машина працює на двох позиціях.
Рис. 1.5. Схема зрошування ДМ «Фрегат»
В прийнятому варіанті організації роботи необхідний лише один комплект для транспортування машини або з боку нерухомої опори або з боку консольної частини трубопроводу. Найбільш ефективна така організація поливу, при якій на двічі политій частині круга видають поливну норму приблизно в таких співвідношеннях: 2/3 та 1/3, а на другій частині круга повну величину поливної норми.
В даному випадку необхідно мати лише комплект для транспортування машини на іншу позицію з боку консольної частини трубопроводу.
