3.3. Расчёт
Использовав при проектировании метод последовательного приближения и проведя несколько циклов расчётов получаем, что условия требования ТЗ по двухсигнальной избирательности и шумам АП1 будут выполнены при использовании транзистора КТ339, в эмиттерную цепь которого включён резистор ООС rэ = 6 Ом. Параметры транзистора КТ339 без учёта влияния rэ были приведены в пункте 1.8. Следовательно необходимо пересчитать параметры АП1 с учётом rэ.
4блок. Пересчёт параметров транзистора:
R = rэ + r’б *(1 – α) = 6 + 30*(1 – 0.97) = 6.9 Ом,
g210 = 30*I0 = 30*2*10-3 = 0.06 См,
g210*R = 6.9*0.06 = 0.414,
F = 1 + g210*R = 1 + 0.414 = 1.414,
= g210/F = 0.06 /1.414 = 0.042 См,
gвх = g110/F = 0.7*10-3/1.414 = 0.495 мСм,
gгопт = (3…10)*g11 = 10*0.7*10-3 = 4.95 мСм,
gвых = g220/F = 12*10-6/1.414 = 8.487 мкСм.
Пересчитанные параметры транзистора были использованы при расчёте входного устройства. Режим работы транзистора по постоянному току был изменён(I0 = 2 мА) для уменьшения глубины ООС и уменьшения напряжения шума транзистора.
2блок. Рассчитанные параметры входного устройства:
Результаты расчёта:
fмакс = 29.12 МГц,
K0вх = 0.735,
Qвх = 150,
=
194.1 кГц.
3блок. Рассчитываем Kим2,1 на fмакс.
fп1 = f0макс + 200*103 = 29.12*106 + 0.2*106 = 29.32 МГц,
fп2 = f0макс + 400*103 = 29.12*106 + 0.4*106 = 29.52 МГц,
UАп1 = 20 мВ,
UАп2 = 30 мВ.
Стандартный испытательный сигнал Uст = 1 мВ.
1/В2.
На fмакс определяем напряжение сигнала и помех на входе АП1:
Uсвх = Uст*K0вх = 0.001*0.735 = 0.808 мВ,
Uп1вх
= UАп1*K0вх*
=
20*10-3*0.735*0.438
= 6.432 мВ,
Uп2вх
= UАп2*K0вх*
=
30*10-3*0.735*0.237
= 5.23 мВ,
0.2417%.
5блок. Расчёт Uшвх1:
Uшвх1
=
В,
Uшвх1
=
<
=
В.
4. Расчет урч и общих характеристик преселектора
4.1. Порядок расчета
Каскады УРЧ выполняют, как правило, на дискретных транзисторах. В УРЧ находят применение как биполярные (БТ), так и полевые (ПТ) транзисторы. Будем использовать схему на биполярном транзисторе, транзистор включен по схеме с общим эмиттером:

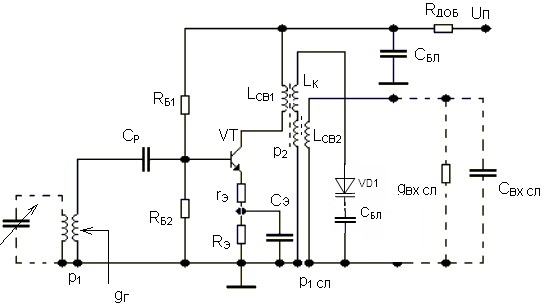

Рис. 4. Схема УРЧ на биполярном транзисторе.
Сигнал поступает
на базу транзистора от контура входного
устройства с коэффициентом включения
.
Проводимость, которую транзистор «видит»
со стороны источника сигнала, –
.
Эти параметры известны из расчёта
входного устройства. Колебательный
контур в нагрузке транзистора выполнен
по схеме колебательного контура входного
устройства, перестраивается в том же
диапазоне частот и имеет те же параметры
,
,
,
,
.
Эквивалентные параметры и связи
колебательного контура с внешними
цепями
и
будут определены при расчёте.
Исходными данными
для расчёта являются также параметры
транзистора в режиме, выбранном ранее
при расчёте структурной схемы с учётом
требований многосигнальной избирательности
(с учётом сопротивления резистора
,
если он будет использоваться):
- модуль проводимости
прямой передачи;
- проходная емкость
транзистора;
- вещественная
составляющая входной проводимости;
- составляющая
выходной проводимости;
- входная емкость;
- выходная емкость;
- возможное отклонение
от заданного значения;
возможное отклонение
от заданного значения;
- значение постоянной
составляющей тока транзистора.
Следующим каскадом является преобразователь частоты. Для расчёта УРЧ необходимы его параметры (параметры ИМС преобразователя частоты К174ПС1):
- вещественная
составляющая входной проводимости;
- входная емкость;
- возможное отклонение
от заданного значения;
- коэффициент шума.
В качестве
,
,
принимаем соответствующие параметры
ИМС преобразователя частоты.
Расчёт УРЧ состоит из расчёта характеристик каскада для усиливаемого сигнала (по переменному току) и расчёта элементов цепей питания (по постоянному току).
