Список использованной литературы
Пособие по проектированию «Радиоприемники АМ, ОМ, ЧМ сигналов», М.А. Кузнецов, Р.С. Сенина; СПб, 2006 г.;
«Радиоприемные устройства», Н.Н. Фомин, Н.Н. Буга, О.В. Головин и др. Москва, «Радио и связь», 2007 г.
Приложения Приложение 1. Параметры варикапа кв130а

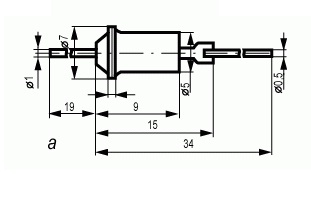

Схема конструктивная:
Вольт-фарадная характеристика:
Параметры:
Cном. - номинальная емкость варикапа при заданном обратном напряжении;
Uобр. - обратное напряжение на варикапе;
DC - диапазон отклонения номинальной емкости варикапа;
Кс. - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
Qв. - добротность варикапа на частоте f;
Uобр.мах. - максимально-допустимое обратное напряжение варикапа;
Iобр. - постоянный обратный ток варикапа;
Тк.макс. - максимально-допустимая температура корпуса варикапа;
Тп.макс. - максимально-допустимая температура перехода варикапа.
Сном при (Uобр) пФ (В) = 4.1(28),
DC (пФ) = ± 0.4,
Kс = 12,
U1 = 1 В,
U2 = 28 В,
Qв = 300,
f = 50 МГц,
Uобрмакс = 28 В,
Iобр = 0.05 мкА,
Ткмакс(Тп) = 1000С.
Приложение 2. Имс к174пс1

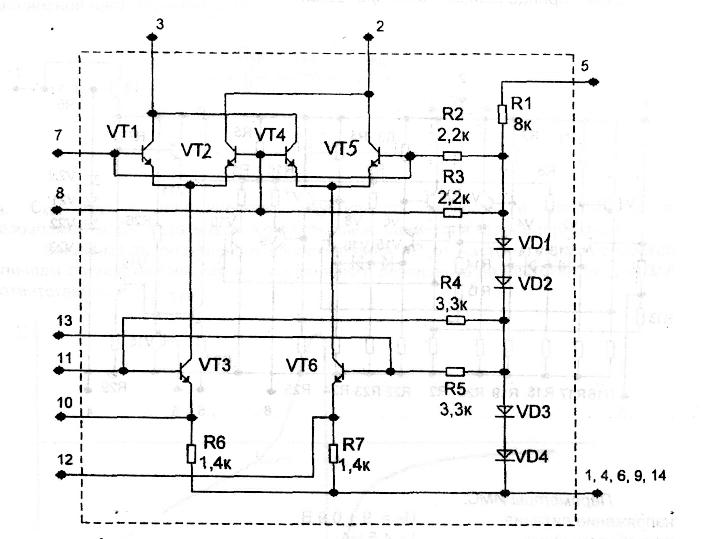

Схема принципиальная электрическая:
Параметры ИМС:
напряжение питания Uп = 9 ± 0.9 В;
потребляемый ток I ≤ 2.5 мА;
входная ёмкость Свх = 20 пФ;
проходная ёмкость Спрох = 0.02 пФ;
минимальный коэффициент шума Кшмин ≤ 7 дБ;
оптимальная по шумам проводимость генератора gгпот = 1мСм.
Приложение 3. Имс к174ун4а

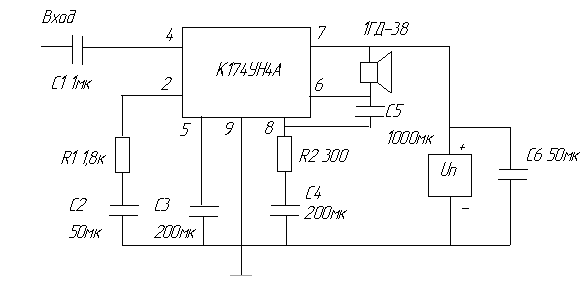

Схема включения:

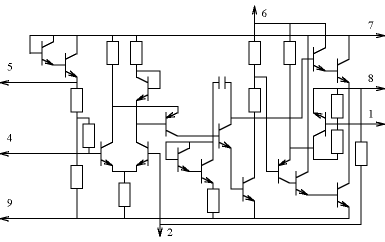

Принципиальная схема:
Параметры ИМС:
Номинальное напряжение питания - 9 В ± 10% ;
Ток потребления при Uп = 9 В, Uвх = 0 В - 10 мА ;
Коэффициент усиления при Uп = 9 В, fвх = 1 кГц, Uвх = 0,1 В - 4...40;
Нестабильность коэффициента усиления напряжения при - 20 %;
Uп = 9 В, fвх = 1 кГц, Т=+25...+55°С
Коэффициент гармоник при Uп = 9 В, fвх = 1 кГц: - 2 %;
при Рвых = 1,0 Вт, Uвых = 2,0 В
Входное сопротивление при Uп = 9 В, fвх = 1 кГц - 10 кОм ;
Выходная мощность при Uп = 9 В, Rн = 4 Ома, Кг 2 % : - 1,0 Вт;
Диапазон рабочих частот при Uп = 9 В - 30...20000 Гц ;
Коэффициент полезного действия при Uп = 9 В, Rн = 4 Ома: -50 %.
при Pвых = 1,0 Вт
