7.3. Понятие о грузопотоках и грузообороте карьера
Поток грузов определенного качества, характеризуемый сравнительно устойчивым (во времени) направлением и определенным объемом перевозок в смену или сутки называется грузопотоком.
Если уступ сложен однородными породами (вскрыша или полезное ископаемое), то в его пределах формируется один элементарный грузопоток вскрышных пород или полезного ископаемого. Если уступ сложен, например, вскрышными породами и полезным ископаемым, то в его пределах формируются два элементарных грузопотока. При усложнении условий залегания пород может формироваться большее число элементарных грузопотоков. Элементарные грузопотоки на уступе объединяются в один грузопоток уступа. В свою очередь грузопотоки уступов стремятся объединить в грузопоток карьера.

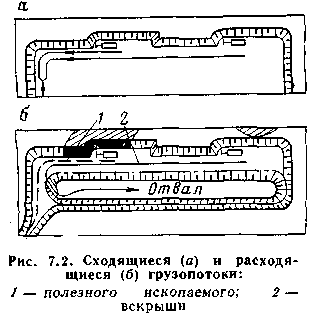

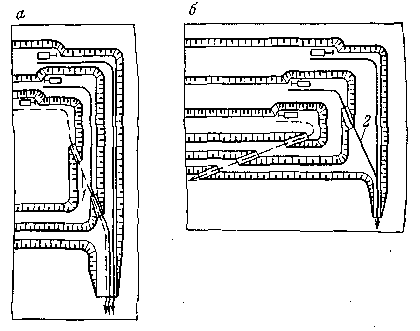

Различают грузопотоки сходящиеся и расходящиеся (рис. 7.2), а также сосредоточенные и рассредоточенные (рис. 7.3).
Грузопоток считается сосредоточенным, если основные грузопотоки перемещаются по одним выходным транспортным коммуникациям, и рассредоточенным, если отдельные грузопотоки перемещаются по различным основным коммуникациям.
При наличии в карьере нескольких грузопотоков последние могут быть независимыми, зависимыми и жестко зависимыми. Степень зависимости определяется закреплением комплектов оборудования за отдельными грузопотоками и возможностью перераспределения оборудования по другим грузопотокам. Наиболее распространены зависимые грузопотоки.
Грузооборот карьера – количество груза (в т или м3), перемещаемое в карьере в единицу времени (час, смену, сутки, год).
7.4. Рабочая зона карьера
Рабочей зоне карьера соответствует та его часть, в которой выполняются основные производственные процессы, т. е. совокупность уступов, находящихся в одновременной отработке.
Рабочая зона по мере развития горных работ расширяется от первоначального размера разрезной траншеи до тех пор, пока ее верхняя бровка не достигнет конечного контура карьера на уровне поверхности. Развитие рабочей зоны в глубину продолжается до момента достижения горными работами конечной глубины карьера.
В общем случае высота рабочей зоны карьера (в м)
где n — число одновременно отрабатываемых уступов;
Ну — высота уступа, м;
α — угол откоса уступа, градус;
Шр.п. — ширина рабочей площадки уступа, м;
γ — угол откоса рабочего борта карьера, градус.
При разработке горизонтальных и пологих залежей рабочая зона по высоте изменяется незначительно. Такие рабочие зоны называют сплошными (рис. 7.4).

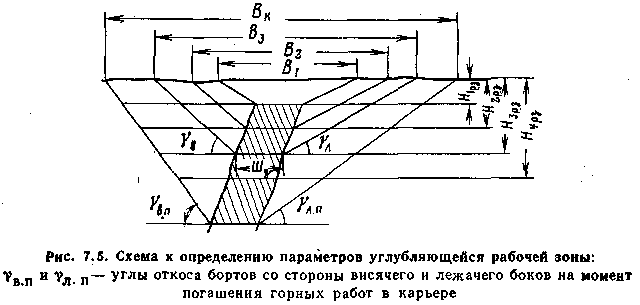

При разработке наклонных и крутых залежей размеры рабочей зоны изменяются как в плане, так и по высоте. Такие рабочие зоны называют углубляющимися (рис. 7.5).
В этом случае при двустороннем развитии фронта горных работ и равнинном рельефе размер рабочей зоны в плане изменяется в соответствии с выражением
где γB и γЛ — углы откоса рабочих бортов карьера со стороны висячего и лежачего боков залежи, градус;
Шд — ширина дна карьера м;
Вк — конечная ширина карьера на уровне поверхности, м.
В рабочей зоне может быть размещено несколько рабочих забоев.
