1.3.2.2 Расчет бокового забоя

Ширина боковой проходки по верху Вб определяется по выражению(15):

Примем первую проходку – лобовую ( с двухсторонним расположением автосамосвалов ) шириной 18,1, а остальные 5 проходок – боковые ( с односторонним расположением автосамосвалов ) по . Таким образом получилось 6 проходок.

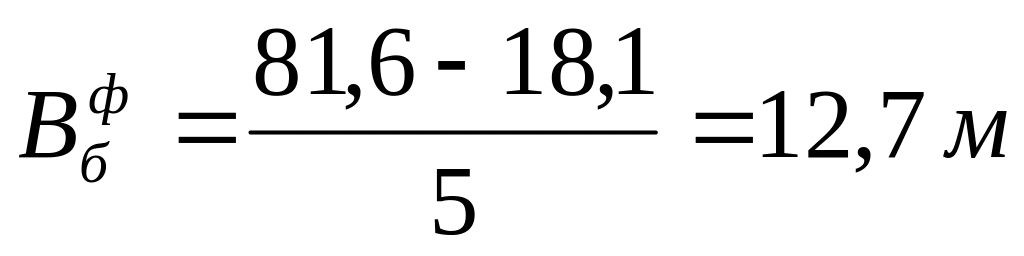

Корректируем ширину боковых забоев:

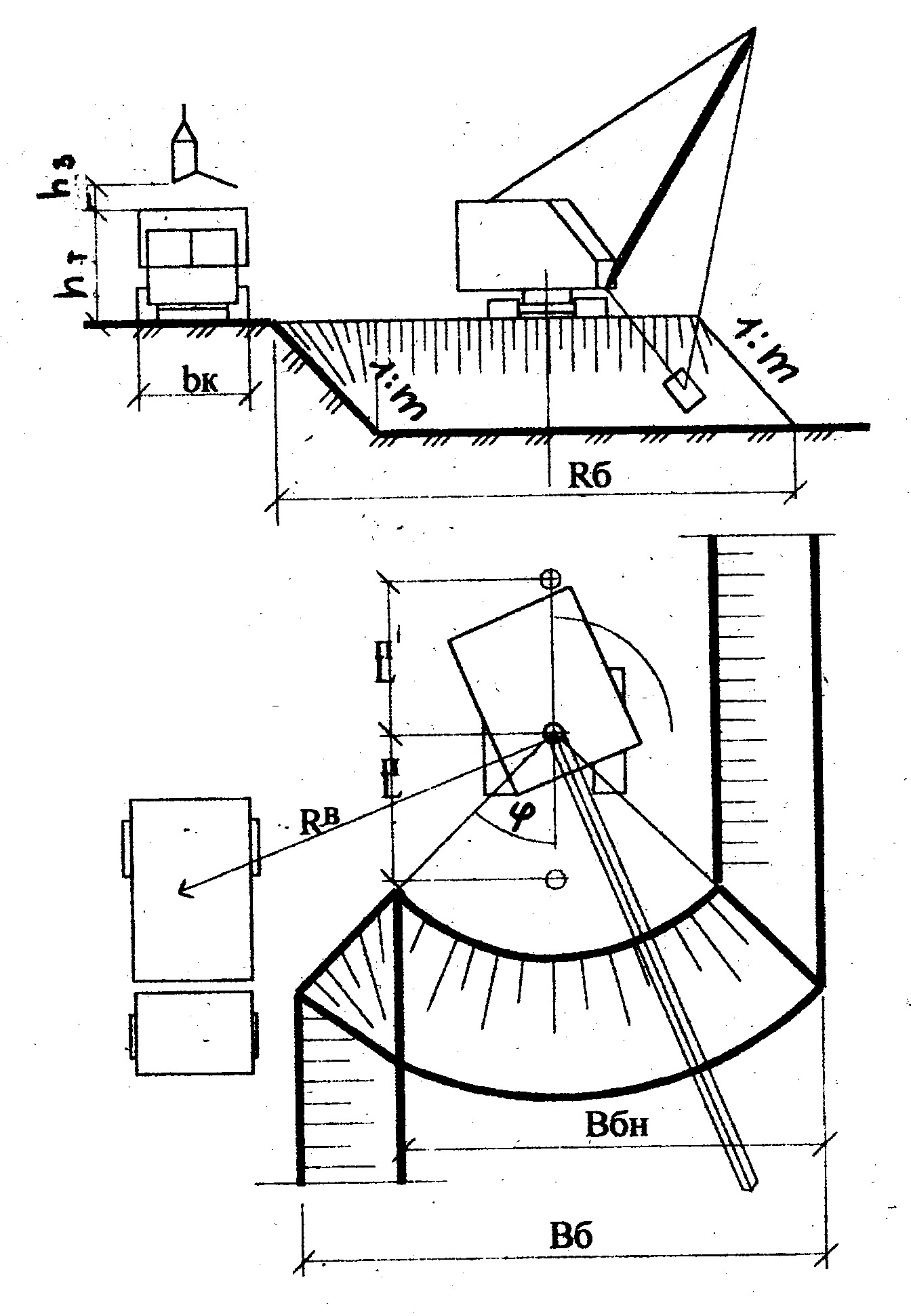

Рисунок 15 - Боковой забой экскаватора драглайн

1.3.2.3 Расчет уширенного торцевого забоя

Определим ширину забоя (В) для экскаватора драглайн в плане:

(16)

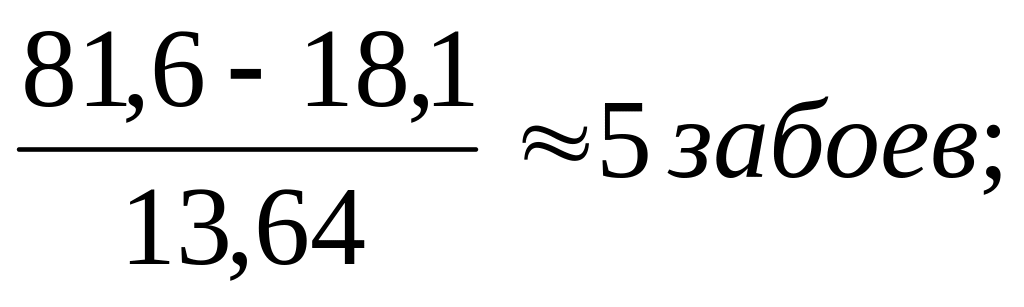

Количество забоев находим по формуле (14):

Рисунок 16 - Уширенный лобовой забой экскаватора драглайн)

Вывод: Уширенный лобовой забой экскаватором драглайн (движение по челночной схеме) наиболее экономичный забой (2 проходки).

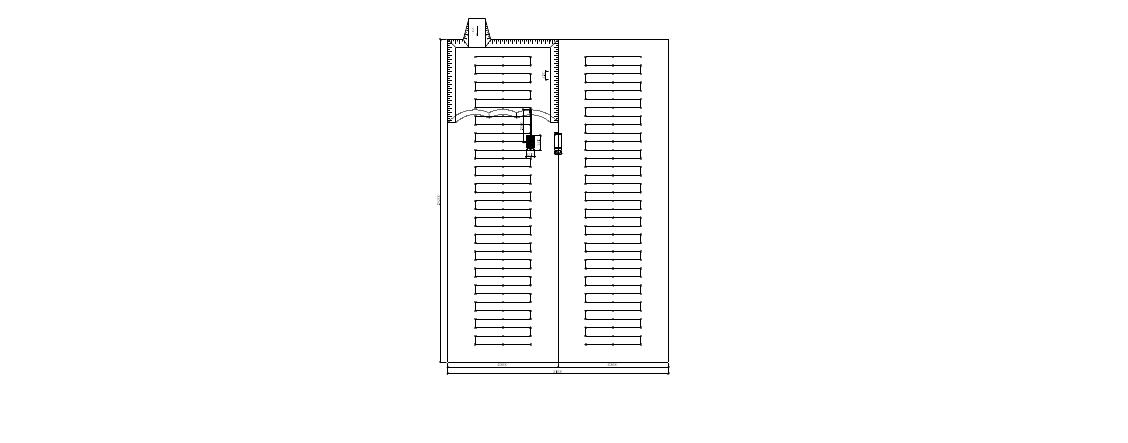

Рисунок 17-схема разработки котлована лобовым уширенным забоем (движение по челночной схеме)

1.4 Технология процессов земляных работ.

1.4.1 Расчет нормативной производительности экскаватора

Для каждого из вариантов технологических схем рассчитываем нормативную и эксплуатационную производительность процесса разработки котлована экскаватором, проектируем технологические нормали и режим работы

Производительность одноковшового экскаватора оценивают по объему грунта, выданному из забоя в единицу времени. Сменную нормативную производительность экскаватора (экскаваторного забоя) П_н, м³/смену, согласно ЕНиР [2] устанавливают по формуле

П_н=(ε / Н_в) t_см , (17)

,где ε=100 м³ – объем грунта, на который дана норма времени; Н_в – норма машинного времени, маш.-ч; t_см – продолжительность смены, ч.

- для экскаватора оборудованного прямой лопатой; - для экскаватора оборудованного драглайном;

1.4.1.1 Расчет эксплуатационной производительности экскаватора

Рассчитаем сменную эксплуатационную производительность одноковшового экскаватора, работающего в цикличном режиме, с учетом забойных условий и технологических характеристик процесса выемки грунта:

(18)

,где П_н –нормативная производительность, м³/смену, k_в =0,85– коэффициент использования во времени,

k_т =1– коэффициент подачи транспорта;

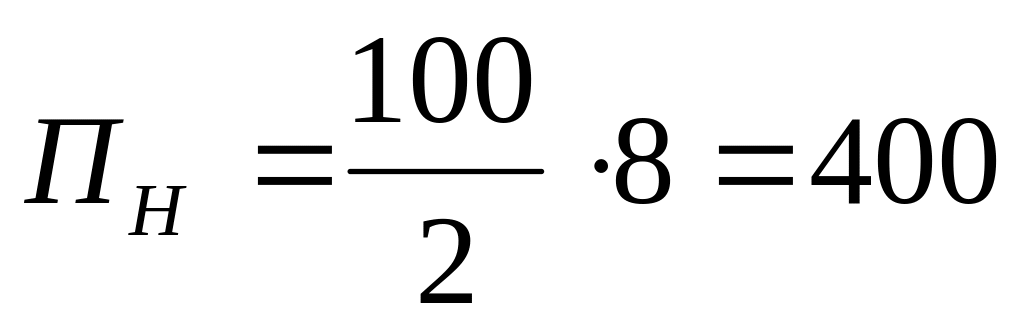

- для экскаватора оборудованного прямой лопатой,м³/смену

- для экскаватора оборудованного драглайном, м³/смену, по формуле (18):

Продолжительность экскаваторных работ Т_см, в сменах, при разработке грунта в котловане в заданном объеме выемки определяют по формуле

Т_см = Т_м-см =V_э Н_в/ (et_смn), (19)

где V_э – объем грунта в котловане, предназначенный к выемке экскаватором, м³, ε=100 м³ - единица измерения согласно [2], t_см – время смены, ч, Н_в – норма времени, маш-час, n=2-количество смен в день, Т_м-см – машиноемкость работ, маш.-смен;

По формуле (19) получим:

- для экскаватора оборудованного обратной лопатой

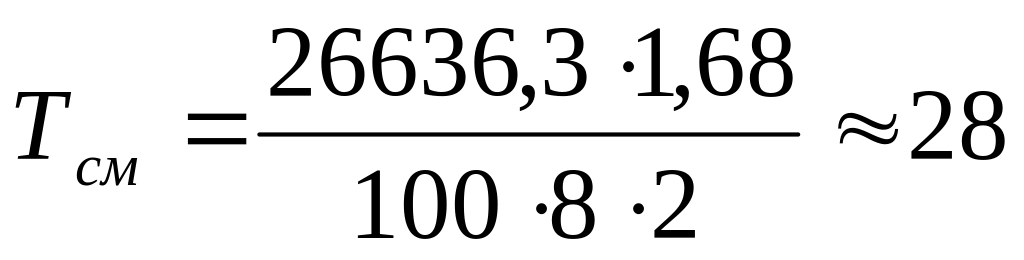

смены (по 2 смены)

- для экскаватора оборудованного обратной лопатой

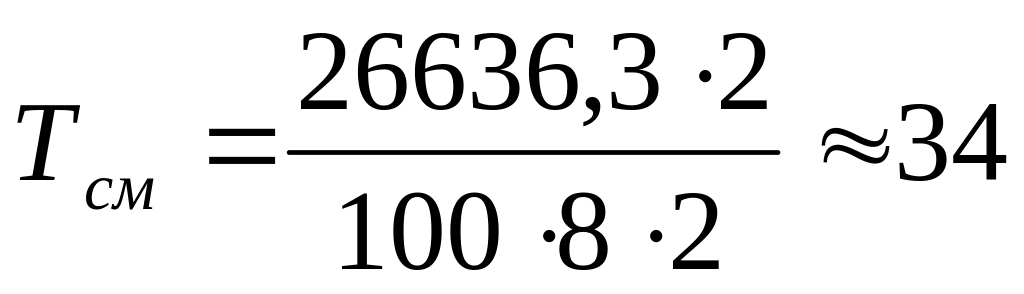

смены (по 2 смены)
