2.6.2 Расчет производительности автобетоносмесителя сб-170-1a

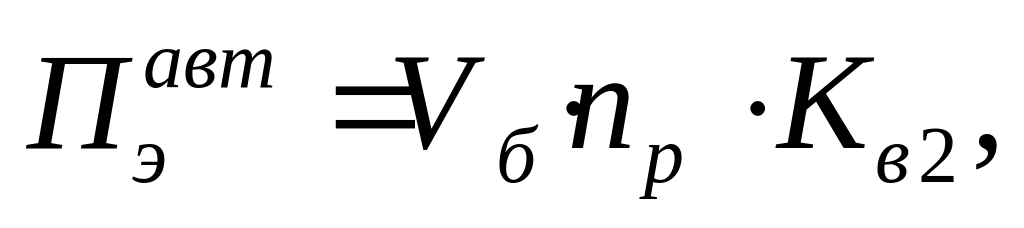

Эксплуатационная производительность автобетоносмесителя [10]:
(49)
где Vб –объем бетона перевозимого за один рейс [10,таблица 15];
nр – количество рейсов;
Кв2= 0.9 – коэффициент использования сменного времени;
Время цикла:
tц=tн+tгр+tразгр+tм+tхх (50)
где tн = 1,5Vб=10,5 мин– время нагрузки;
tгр = tхх = (60∙L)/ Vср=60∙15/30 =30 мин – время движения груженого автобетоносмесителя равное времени холостого хода [10],
где L – дальность транспортировки бетона, км (L=15 км);
Vср = 30 км/час – средняя скорость движения автобетоносмесителя;[10, прил.Б]
tразгр–
время разгрузки автобетоносмесителя,
в силу специфики бетонирования стаканов
автобетононасосом принимаем
tразгр = tб –tв= 74-5,26=68,74 мин (так как бетоносмеситель уедет до окончания выгрузки последних 0,6 м3)
tм=6 мин – время маневрирования.[10, прил.Б]
Таким образом, время цикла автобетоносмесителя составит:
tц= 10,5+30·2+68,74+6=145,24 мин; (51)

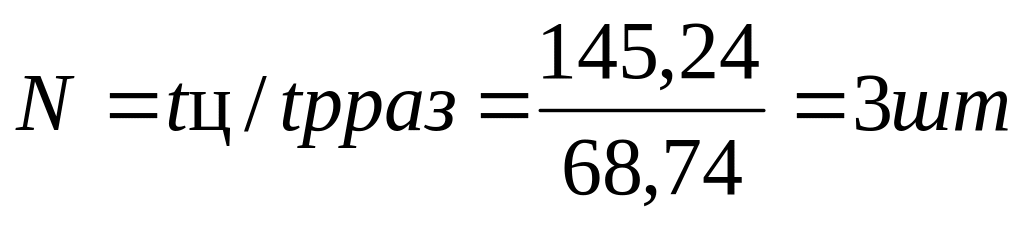

Определим количество транспортных средств для доставки бетона на объект по формуле:
(52)
Число рейсов 1 автобетоносмесителя:
Nр= 8·60/145,24= 3 рейса

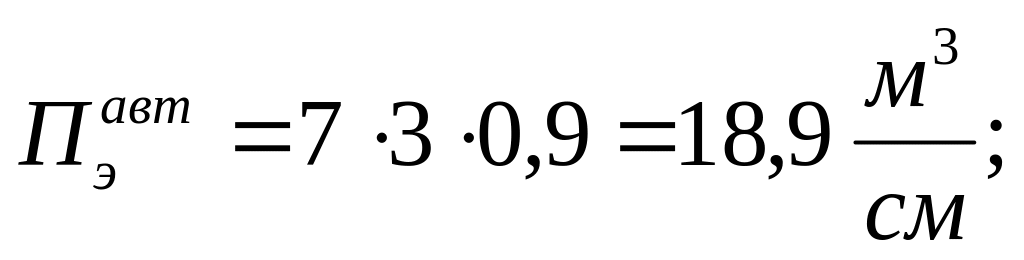

Эксплутационная производительность:
(53)
Рисунок 33 – Совместный диспетчерский график работы
автобетоносмесителя и автобетононасоса
2.6.3 Технология уплотнения бетона
Назначение процесса уплотнения - обеспечить высокую плотность и однородность бетона. Вибрирование уменьшает силу сцепления между зернами бетонной смеси. При этом бетонная смесь теряет структурную прочность и приобретает свойства вязкой тяжелой жидкости. Процесс разжижения является обратимым. По окончании вибрирования прочность структуры бетонной смеси восстанавливается.
Под действием вибрирования частицы заполнителя приходят в колебательное движение, бетонная смесь как бы разжижается, приобретает повышенную текучесть и подвижность. В результате она лучше распределяется в опалубке и заполняет ее, включая пространство между арматурными стержнями.
Примем вибратор глубинный портативный ВЭ-35.
Таблица 15 – Технические характеристики вибратора ВЭ-35
Наименование характеристики |
Напряжение в сети, В |
Мощнось, кВт |
Диаметр наконечник, мм |
Длина вала, м |
Вес, кг |
Числ. значение |
220 |
1,3 |
35 |
2 |
9 |
Бетонную смесь вибрируют с помощью внутренних (глубинных), поверхностных и наружных вибраторов. Рабочая часть внутренних вибраторов, погружаемая в бетонную смесь, передает ей колебания через корпус. Глубина погружения вибратора устанавливается по его паспортным данным и в среднем должна быть равна около 60 см. По мере укладки каждого слоя бетонной смеси вибратор переставляют с одной позиции на другую. Расстояние между позициями погружения глубинных вибраторов не должно превышать полуторного радиуса их действия. Продолжительность вибрирования глубинными вибраторами - 20...40 с.
Рисунок 34 –Вибратор глубинный ВЭ-35.
