Технiчнi характеристики клапана ко-1

Споживана потужнiсть, Вт, не бiльше

15

Середнiй ресурс, кiлькiсть перемикань, не менше

6000

Середнiй термін служби, рокiв

15

Ймовiрнiсть безвiдмовної роботи за 2000 год

0,99

Маса, кг, не бiльше

0,08

Процес вiдтаювання починається після натискання на кнопку давача і закінчується автоматично після того, як температура поверхні випарника в місці кріплення термочутливого елемента давача досягне 4 0С (припустима похибка +2 0С). Сигнал на початок спрацьовування надходить від давача на клапан вiдтаювання або на нагрівальні елементи.

У першому випадку (рис. 6.6, а) вiдтаювання здійснюється гарячими парами холодоагента при увімкненому компресорі. Клапан закриває лінію компресор – конденсатор – випарник і відкриває лінію компресор – випарник.

В другому випадку (рис. 6.6, б) вiдтаювання відбувається шляхом електрообiгрiву випарника при вимкненому компресорі.

В електричне коло холодильника прилади підмикаються за допомогою пластинчастих затискачів.

Прилад автоматичного керування вiдтаюванням ТО-41. Прилад призначений для автоматичного керування вiдтаюванням випарника побутового холодильника. Схема приладу показана на рис. 6.7, а

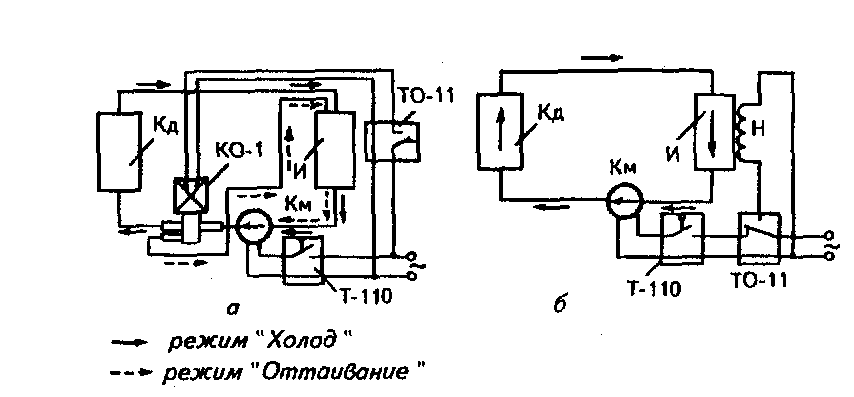

Рис. 6.6. Схеми пристроїв для вiдтаювання випарника:

а) – гарячими парами холодоагента; б) – електронагрівачем; Км – компресор; Кд – конденсатор; В – випаровувач; Н – електронагрівач; Т-110 – терморегулятор; ТО-11 – прилад керування процесом відтаювання; КО-1 – клапан відтаювання

Основнi температурні параметри приладу наступні:

спрацьовування приладу на вмикання режиму «Вiдтаювання» – контакти 1–3 (рис. 6.7, б) розмикаються, а 2–3 замикаються – автоматичне при температурі термочутливої частини термосистеми не вище від -3 0С;

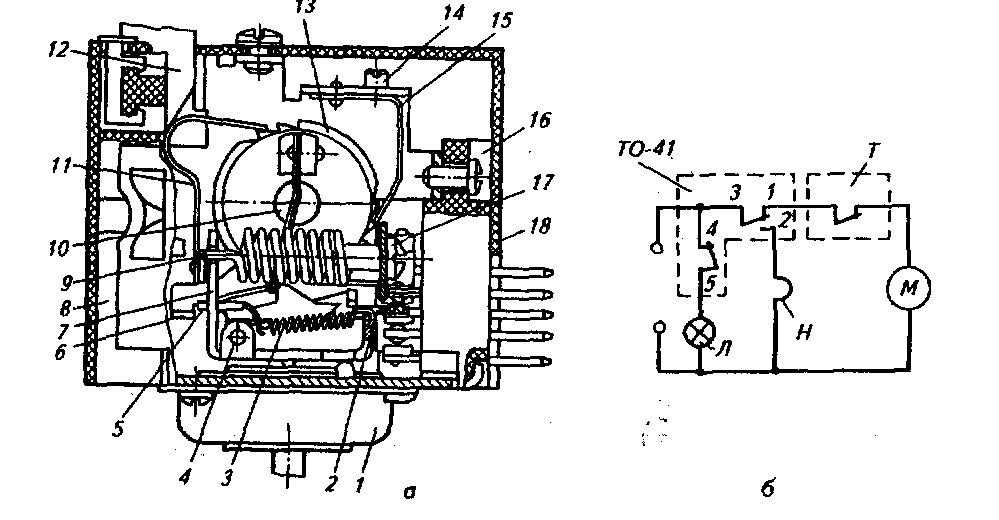

Рис. 6.7. Прилад автоматичного керування вiдтаюванням ТО-41:

а) – схема приладу: 1 – термочутлива система; 2, 5, 7 – важелі; 3, 9, 11, 15 – пружини; 4 – вісь; 6 – упор; 8, 16 – колодки; 10 – ресора; 12 – шток; 13 – храпове колесо; 14, 17 – гвинти; 18 – кожух;

б) – схема вмикання приладу: Т – терморегулятор; М – електродвигун компресора; Н електронагрівач; Д — освітлювальна лампа

спрацьовування приладу на відімкнення режиму «Відтаювання» – контакти 1–3 замикаються, 2–3 розмикаються – автоматичне при температурі термочутливої частини термосистеми від 4 до 8 0С.

Опір ізоляції електричних кіл приладу щодо корпуса і між собою повинен бути не меншим від 40 МОм. Пружним елементом термочутливої системи служить сильфон.

Прилад працює наступним чином. Шток 12 (див. рис. 6.7, а) при натисканні дiє на пружину 11, що повертає храпове колесо 13 за годинниковою стрілкою. Ресора 10, що складається з трьох плоских пружин, підходить до упора, і в міру повороту храпового колеса 13 у ній накопичується енергія, а потім, різко перекидаючи важіль 5, ресора проходить за виступ. У цей же час за допомогою пружини 3 важіль різко розмикає контакти 3–1 (див. рис. 6.7, б) і замикає контакти 3–2. Починається вiдтаювання випарника. Контакти 3–2 замикають коло активного підігріву випарника.

Перемикання здійснюється, якщо температура кінця капіляра, закріпленого на випарнику, є не вищою від -3 0С.

В міру видалення снігової «шуби» із поверхні випарника його температура підвищується до 4...8 0С, тиск всередині термочутливої системи 1 (див. рис. 6.7, а) зростає, важіль 7 повертається проти годинникової стрілки доти, поки кінець важеля, на якому закріплений кінець пружини 3, не перейде силову нейтраль. Важіль 5 різко повернеться за годинниковою стрілкою до упора, а важіль 2 повернеться проти годинникової стрілки, розімкне контакти 3–2 (див. рис. 6.7, б) і замкне контакти 3-1. При цьому електричне коло підігріву випарника розімкнеться і замкнеться електричне коло двигуна компресора. Температуру розмикання контактів 3-2 (кінець циклу вiдтаювання) регулюють натягом протидіючої пружини 9 (див. рис. 6.7 , а) за допомогою гвинта 17.

При натисканні на шток за допомогою важеля, контакти 4 -5 (див. рис. 6.7, б) електричного кола лампи внутрішнього освітлення холодильної камери розмикаються. Для повернення штока у вихідне положення є пружина.

Пристрої для випаровування поталої води. Побутові холодильники з одним випарником, що працює на низькотемпературне відділення і холодильну камеру, дуже поширені. У них на поверхні випарника, відкритiй для доступу вологи від продуктів, що зберiгаються, інтенсивно наморожується іней. Шар інею товщиною більш 5 мм перешкоджає теплообміну, погіршуючи температурно-енергетичнi показники й умови експлуатації холодильника.

Відсутність iнеєутворення або періодичне вiдтаювання випарника і видалення поталої води - один із показників комфортності побутового холодильника.

Є два напрямки удосконалення вiдтаювання випарників у побутових холодильниках з одним випарником. По-перше, створення пристрою активного нагрівання випарника, що включається через реле часу напiвавтомвтично або автоматично. По-друге, створення більш сучасних конструкцій холодильників, у яких випарник морозильного відділення обгороджений від попадання вологи, а випарник холодильної камери звільняється від вологи, що випадає, протягом кожного циклу роботи холодильника. В усіх варіантах конструкції холодильників воду, що збирається від випарника, необхідно видаляти (наприклад, методом випаровування). Існує декілька пристроїв із використанням нагрітих частин холодильного агрегату. Так, у холодильнику «Ярна-3» під випарником розміщений піддон з отвором для стоку води через спеціальну лійку і трубку в ємкостi, каскадно розташовані на конденсаторі. Між двома циклами вiдтаювання потала вода видаляється з випарника. У деяких моделях холодильників поталу воду відводять по трубопроводу в піддон, розташований під холодильником біля герметичного компресора. В останніх моделях холодильників вода з випарника надходить по трубопроводі на верхню кришку кожуха кулісного компресора, жорстко встановленого на рамі. На кришці є відкритий резервуар, де вода випаровується під дією тепла працюючого герметичного компресора. Це найбільше ефективний спосіб, тому що крім випаровування поталої води охолоджується кожух компресора і зволожується повітря примiщення.

Потала вода випаровується на конденсаторі зі швидкістю 0,2 кг у добу і на головці компресора зі швидкістю 0,4 кг у добу.
