22 Лекція 17 і 18

РОЗДІЛ 6

ПРИЛАДИ АВТОМАТИКИ

До приладів автоматики побутових холодильників і морозильникiв відносяться:

терморегулятори для підтримування заданої температури в холодильній або низькотемпературнiй камері побутових холодильників;

пускове реле для автоматичного вмикання пускової обмотки електродвигуна при пуску;

захисне реле для запобiгання обмоток електродвигуна від струмів перевантаження;

прилади автоматики для видалення сніжного покриву зі стінок випарника;

електронні системи контролю.

6.1. Терморегулятори

Основні вiдомостi. Терморегулятори призначені для підтримування заданої температури в холодильній або низькотемпературнiй камері побутового холодильника або морозильника.

Розрізняють прямий і непрямий методи регулювання температури.

Прямий метод полягає в підтримуванні постійної температури повітря, причому чутливий елемент терморегулятора розміщується в холодильній камері, непрямий у підтримуванні постійної температури кипіння або, що майже те ж саме, постійної температури поверхні випарника. Обидва методи мають переваги та недолiки. Непрямий метод регулювання температур широко застосовують при конвективному охолодженні холодильної камери. Прямий метод звичайний для холодильників із примусовою циркуляцією повітря, коли в обох камерах температури регулюються шляхом зміни кількості холодного повітря, яке подається до них.

У холодильниках із конвективним охолодженням загальноприйняте двопозицiйне регулювання шляхом вмикання і вимикання електродвигуна компресора. Вмикання відбувається, коли температура чутливого елемента досягає верхньої межі – температури вмикання, вимикання – коли вона досягає нижньої межі, тобто температури вимикання. Різницю цих температур називають диференціалом приладу.

Нижче розглянуті терморегулятори, засновані на найбільш поширеному непрямому способі регулювання.

Терморегулятори типу АРТ. Терморегулятори АРТ-2 раніше встановлювали практично у всіх побутових холодильниках. Існують прилади АРТ-2 п'ятьох модифікацій, призначені для компресійних побутових холодильників (табл. 6.1).

Прилад АРТ-2 показаний на рис. 6.1. При підвищенні температури в капілярній трубці 5, притиснутiй до стінки випарника, тиск R12 (що знаходиться в трубці сильфону) збільшується і сильфон 6 розтягується. Дно 4 сильфону 6 стискує пружину 7, а виступ на дні повертає важіль 8 разом із тягою 9. Тяга, натискаючи на гвинт 11, буде повертати важіль 10 навколо осі О2 проти годинникової стрілки. Сила Р, що виникає під дією перекидної пружини 12, має одну зі

6.1. Температурні характеристики (°С) терморегуляторів типу APT

Холодний режим

Середній режим

Теплий режим

Пристрій

Розмикання контактів

Замикання контактів

Розмикання контактів

Замикання контактів

Розмикання контактів, не нище

Замикання контактів, не вище

АРТ-2-1

АРТ-2-2

АРТ-2-3

АРТ-2-4

АРТ-2-5

APT-2A-1

АРТ-2А-2

 -16

-14,5-12

-16...-13,5

-17,5 ..-15

-18,5 ..-16

-11...-13,5

-9...-11,5

-6,5...-4

-8...-5,5

-9,5…-7

-10,.5...-8

-7,5...-10

-5,5 ..-9

-13,5..-11

-6,5 ..- 4

-9,5

-7,5

-8,5

-10

-11,5

0

2,5

1

0,5

0,5

1

1

6.2. Температурні характеристики (°С) терморегуляторів типу Т

Нижня уставка

Середня уставка

Верхня уставка

Темпера-тура контактів сигналі-зації на верхній уставці

Зона нечутливості

Прист-рій

Зами-кання кон-тактів

Розмикання контак-тів

Замикан-ня контактів

Розми-кання контактів

Заммиан-ня контактів

Розми-кання контак-тів

Т-110-1

 -18

-6± 1,3

-14 ± 1,3

 0

На середній уставці 8

Т-110-2

 -15

-4± 1,3

-11 ± 1,3

 0

Те ж 7

Т-110-3

 -24,5

-11 ± 1,3

-20 ± 1,3

 -3

Те ж 9

Т-110-4

- 4

+5 ± 1,3

1+3

 +11

Те ж 4

Т-110-5

­12

1,5–4

На верхній уставці не більше 4

Т-130

4± 1,3

- 15

4±1,3

10±1,5

Регульована

Т-144-1

- 28

-19±1,3

-24±1,3

-15+2

На верхній уставці 5

Т-144-2

-19±1,3

-24±1,3

-15+2

Те ж 5

складових Р', що у положенні А спрямована вгору. При переході точки О3 у положення О3' ця складова буде дорівнювати нулю, а при подальшому русі важеля 10 складова Р' змінить напрям на зворотнiй і контакти 13 різко опустяться і замкнуть електричне коло (положення Б). При зниженні температури в капілярній трубці взаємодія частин приладу відбувається у зворотному порядку під дією сильфона 6 і пружини 7. Температура вмикання і вимикання регулюється натягом пружини за допомогою штока 1, гвинта 2 і гайки.

Терморегулятори АРТ-2А призначені для абсорбційних побутових холодильників. Маса приладу 0,25 кг. Довжина сполучного капіляра в приладі АРТ-2 складає 0,6 м, у приладі АРТ-2А вона дорівнює 1 м.

Довжина капіляра, що контактується з випарником, повинна бути не меншою 60 мм від місця холодного спаювання.

Безшкальнi терморегулятори типу Т. В уніфікований ряд входять три види і вісім модифікацій (табл. 6.2). Існує п'ять модифікацій приладів типу Т. До них відносяться терморегулятори Т-110 (їм аналогічні реле температури ТРХ), призначені для побутових холодильників звичайного виконання.

Терморегулятори Т-110 (ТРХ). Прилад змонтований у пластмасовому корпусі 6 (рис. 6.2, а) і складається з наступних основних частин: термочутливої системи, вузла настроювання температури замикання контактів, механізму перемикання контактів і колодки з контактною групою, вивідними клемами і гвинтом настроювання диференціала. Диференціал змінюють за допомогою гвинта, що, будучи обмежувачем для переміщення силового важеля, наближає або вiддаляє момент перекидання перекидною пружиною важеля з рухомим контактом.

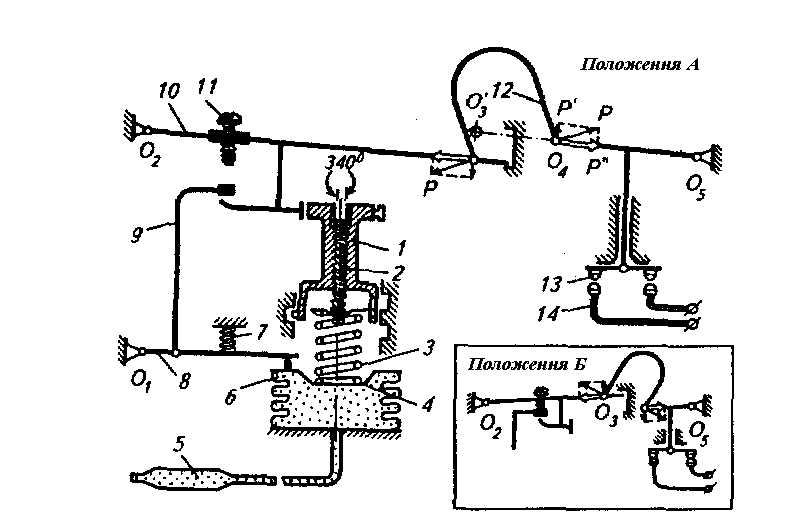

Рис. 6.1. Схема терморегулятора АРТ-2:

1 – шток; 2, 11 – гвинти; 3 – пружина; 4 дно сильфона; 5 капілярна трубка; 6сильфон; 7 – пружина; 8, 10 – важелi; 9 – тяга; 12 – перекидна пружина;

13, 14контакти

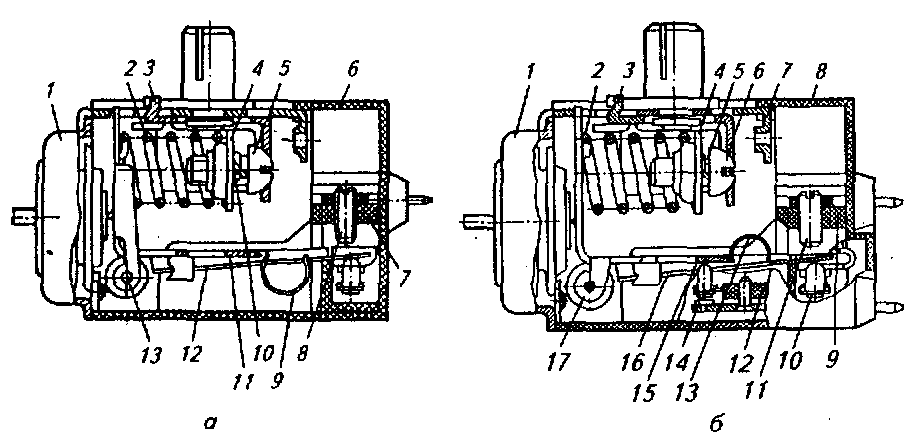

Рис. 6.2. Терморегулятори:

а) Т-110: 1 – термочутлива система; 2 – пружина; 3 – повзун; 4 – гайка; 5, 8 – регулювальні гвинти; 6 – корпус; 7 – колодка; 9 – перекидна пружина; 10 – контровочна пружина; 11, 12 важелі; 13 – вісь;

б) Т-144: 1 – термочутлива система; 2 – пружина; 3 – повзун; 4 – гайка; 5 – контровочна пружина; 6, 11 регулювальні гвинти; 7 – корпус; 8 – кожух;

9, 12 – колодки;10, 14 – контактні групи сигналізації; 13 – перекидна пружина; 15 двоплечий важіль; 16 – важiль; 17 – вісь

Пружним елементом термочутливої системи є сильфон.

Вузол настроювання температури вмикання контактів складається з пружини 2, повзуна 3, гайки 4, регулювального гвинта 5 і контровочної пружини 10.

Зону нечутливостi настроюють регулювальним гвинтом 8, встановленим у колодці 7. Механізм перемикання контактів складається з важелів 11, 12, осі 13 і пружини, що перекидається, 9.

Прилад працює наступним чином. Сильфон термочутливої системи 1 дiє на двоплечий важіль, шарнiрно закріплений на осі 13. У режимі термостатування важіль, обертаючись під дією зусиль термочутливої системи і пружини 2, через пружину 9 і важіль 12 замикає або розмикає контакти.

При підвищенні температури контрольованого середовища контакти замикаються, при зниженні температури на величину зони нечутливостi – розмикаються.

При найбільш холодному режимі ручка приладу повернена за годинниковою стрілкою до упору, при середньому – на 1250 , а при найбільш теплому – на 2500 проти годинникової стрілки. Середній режим і режим «Тепло» встановлюють за рисками на корпусі приладу. При повороті ручки проти годинникової стрілки до упору на 3200 від найбільш холодного режиму відбувається примусове розмикання контактів.

Прилад можна встановлювати як у камері холодильника, так і зовні, у місцях, що виключають попадання води усередину приладу при експлуатації. Довжина контакту капілярної трубки зі стінкою випарника повинна бути не меншою від 120 мм.

Терморегулятори Т-130 (другий тип) призначені для підтримування заданої температури випарника холодильної камери двокамерного холодильника шляхом замикання і розмикання електричного кола холодильного агрегату. Конструкція приладу схожа до конструкції терморегулятора Т-110.

Особлива вiдмiннiсть приладу – замикання контактів на обох уставках при 4 ± 1,3 0С.

Температура розмикання контактів залежить від встановленої споживачем зони нечутливостi (прилад із регульованою зоною нечутливостi). За допомогою приладу Т-130 можна в кожному циклі роботи компресора (без додаткових приладів керування вiдтаювання) автоматично відтаювати iней із поверхні випарника, встановленого у відділенні для збереження охолоджених харчових продуктів.

Терморегулятори Т-144 (третій тип) використовують для керування температурним режимом і сигналізації аварійного режиму побутових низькотемпературних холодильників (морозильникiв). Істотна відміннiсть цього приладу – наявність додаткової контактної групи, що забезпечує сигналізацію аварійного режиму при підвищенні температури контрольованого середовища вище від допустимого значення.

До електричної мережі прилади підключають за допомогою штепсельних гнізд.

Прилади призначені для роботи при температурі навколишнього повітря до 50 0С i відноснiй вологості до 80 %, а також при температурі навколишнього повітря до 35 0С і відноснiй вологості до 95 %.

Комутуюча потужність контактного пристрою приладів цього ряду 500 ВА.

Маса приладу не більше 0,1 кг.

Існує дві модифікації цього приладу: Т-144-1 – безшкальний дворежимний; Т-144-2 – безшкальний із фіксованим режимом.

Прилад має дві пари електричних контактів: контакти керування для комутації електричного кола холодильного агрегату і контакти сигналізації для комутації електричного кола засобів сигналізації.

Режим найбільшого холоду (для приладу модифікації Т-144-1) відповідає такому положенню кулачка приладу, коли він повернений за годинниковою стрілкою до упору. Режим найменшого холоду відповідає положенню кулачка, коли він повернений на 2500 проти годинникової стрілки. При повороті кулачка проти годинникової стрілки до упору на 3200 від режиму найбільшого холоду відбувається примусове розмикання контактів керування. Прилад модифікації Т-144-2 кулачка не має.

У терморегуляторі Т-144 (рис. 6.2, б) пружним елементом термочутливої системи є сильфон.

Вузол настроювання температури вмикання контактів складається з пружини 2, повзуна 3, гайки 4, регулювального гвинта 6, контровочної пружини 5 та інших елементів. Зону нечутливостi настроюють регулювальним гвинтом 11, встановленим у колодці 9.

Механізм перемикання контактів складається з важеля 16, осі 17, важеля 15 і перекидної пружини 13.

Прилад працює наступним чином. Термочутлива система 1 дiє на двоплечий важіль 15, шарнiрно закріплений на осі 17. У режимі термостатування важіль, обертаючись під дією зусиль термочутливої системи 1 і пружини 2, через пружину 13 і важіль 16 замикає і розмикає контакти керування і контакти сигналізації.

При підвищенні температури контрольованого середовища вище від заданої, контакти керування і сигналізації замикаються. При зниженні температури контрольованого середовища на розмір зони нечутливостi контакти керування розмикаються.

Терморегулятори серії К. Ряд закордонних холодильників і морозильникiв комплектуються терморегуляторами фірми «Rапсо» (Німеччина) серії К.

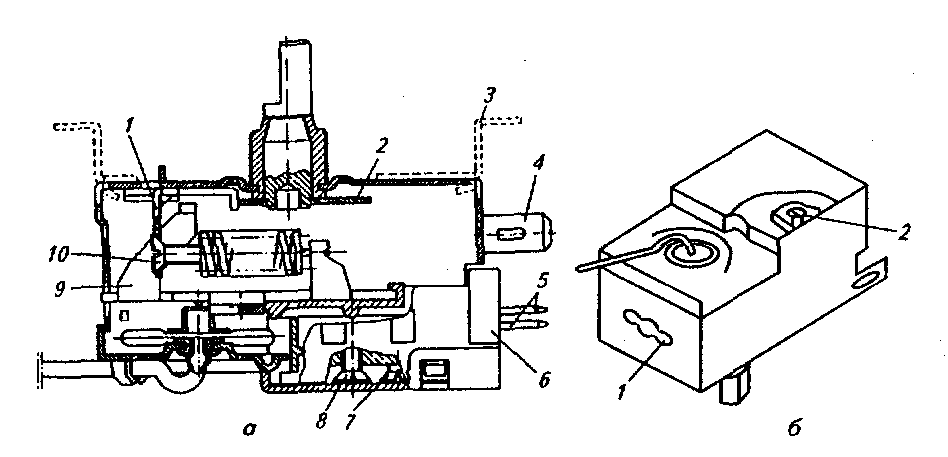

Рис. 6.3. Терморегулятори типу К (К50, К54):

а) – розрiз: 1 – засувка, керована ексцентриком; 2 – ексцентрик; 3 – встановлювальна кріпильна скоба (додаткова); 4 – контактна клема заземлення;

5 – клеми перемикача (3 сигнальні клеми); 6 – перемикач; 7 – гвинт коригування сигналу; 8 – гвинт коригування перепаду; 9 – важіль; 10 – гвинт коригування моменту відмикання;

б) – розташування гвинтів налаштування діапазону (1) та регулювання перепаду спрацьовування (2) терморегуляторів типу К

Терморегулятори серії К – це капілярні температурні регулятори, що мають чутливі елементи з парозаповнювачем (рис. 6.3). Температурні характеристики терморегуляторів приведені в табл. 6.3. Зміна температури в камері призводить до зміни тиску парозаповнювача, що перетвориться в рух перегородки, який здійснюється за допомогою важільної системи. При підвищенні температури простий однополюсний перемикач закривається.

6.3. Температурні характеристики терморегуляторів фірми “Rапсо”

Тип терморегулятора

Робочий діапазон*, 0С

Регульований діапазон**, К

Перепад спрацьовування***, К

К50

Від -40 до +40

Версія А–від 4 до 40

Версія В–від 5 до 15

Версія А від 3 до 14

Версія В від 10 до 25

К52

Від -40 до +40

Від 5 до 20

Версія В від 3 до 40

К54

Від -40 до +40

Від 4 до 30

Від 3 до 14

К55

Від -40 до +40

Від 4 до 30

Від 2 до 14

К56

Від -40 до +40

Від 4 до 30

Від 3 до 14

К57

Від -40 до +40

Версія А:від 4 до 30

Версія В:від 5 до 15

Версія А: від 3 до 14

Версія В:від 10 до 25

К58

Від -40 до +40

Від 4 до 30

Від 3 до 14

К59

Від -32 до +6

Від 4 до 18

Від 2 до 8

К60

Від -40 до +40

Від 4 до 14

Від 4 до 14

К61

Від -32 до +6

Від 4 до 18

Від 2 до 8

*Робочий діапазон – діапазон температур, в межах якого забезпечується робота терморегулятора.

**Регульований діапазон – різниця між точкою замикання в найбільш «теплому» положенні терморегулятора та точкою замикання в найбільш «холодному» положенні. Для терморегуляторів К52, К59, К61 регульований діапазон – різниця між точками розмикання в найбільш «теплому» положенні терморегулятора і в найбільш «холодному».

***Перепад спрацьовування (диференціал) - різниця між точкою замикання і точкою розмикання контактів терморегулятора.

Примітка. Сигнальна різниця складає 4…7 К для всіх моделей.

Крім терморегуляторів К22 і К61, укомплектованих вимикачем із перекиданням, всі інші терморегулятори типу К мають замикаючі контакти. Всі моделі терморегуляторів можуть бути виконані або з положенням «Вимкнено», або без нього. Розмикання кола здійснюється вручну шляхом розриву контактів між клемами 3–4 (див. рис. 6.4) у межах кута повороту градуйованої ручки, який рівний 450, і її механічною фіксацією в цей же час. У моделях терморегуляторів, у яких встановлений перемикач із перекиданням, у положенні «Вимкнено» клеми 3–4 розімкнуті, а 3–2 замкнуті.

У моделях К52, К56, К57, К59, К61 розмикання кола здійснюється за допомогою додаткового зовнішнього перемикача, що підключається послідовно до основного.

Регулятори температури випускають або з встановлюваним діапазоном температур, або з фіксованими значеннями температури, тобто без осі ручки терморегулятора. Обертання осі терморегулятора за годинниковою стрілкою приводить до більш «холодних» встановних значень.

Стандартні кути (град) повороту ручки терморегулятора наступні:

Регульований діапазон

270

Кут у положенні «Вимкнено»:

для терморегуляторів без положення «Вимкнено»

для терморегуляторiв із положенням Вимкнено»

90

45

Кут у положенні «Вимкнено»

45

Чутливі елементи виконують із довжиною капілярної трубки від 400 до 2500 мм.

Підстроювання терморегуляторів. Терморегулятори настроюють на заводі-виготовлювачі під задані значення температури.

Водночас можна додатково підстроювати прилад, однак при цьому необхідно враховувати наступне.

У загальному випадку не рекомендується підстроювувати регулювальний гвинт перепаду спрацьовування. При обертанні гвинта підстроювання діапазону в моделях К22, К50 (версія А), К54, К55, К56, К57 (версія А) зміщається температурний діапазон, тобто зміщаються точки замикання і розмикання кола в напрямку більш «холодних» або більш «теплих» температурних параметрів (у залежності від напрямку обертання підстроювального гвинта). При цьому перепад спрацьовування не змінюється.

При обертанні гвинта підстроювання діапазону в моделях К59, К61 вдається змістити температурний діапазон у напрямку більш «теплих» або «холодних» температурних параметрів. Однак при цьому фіксована точка замикання кола не зміщується, тобто період спрацьовування зменшується (збільшується).

Одночасне підстроювання постійної точки замикання кола (для моделей К59, К61) призведе до паралельного змiщення характеристики замикання і розмикання в напрямку більш низьких або високих температур (у залежності від напрямку обертання підстроювального гвинта). При цьому перепад спрацьовування не змінюється.

Для моделей К50 (версія В), К57 (версія В) при регулюванні підстроювального гвинта діапазону буде зміщуватись температурний діапазон, тобто будуть зміщуватись точки замикання і розмикання кола убік більш «холодних» або менш «холодних» значень температури в залежності від напрямку обертання підстроювального гвинта. При цьому перепад спрацьовування не змінюється.

У результаті регулювання підстроювальним гвинтом температурного перепаду спрацьовування він збільшується або зменшується (у залежності від напрямку обертання підстроювального гвинта). При цьому характеристика замикання кола незмiнна.

При регулюванні підстроювального гвинта температурного перепаду спрацьовування в моделі К52 характеристика розмикання зміщується в бік більш низьких або більш високих температур. При цьому характеристика розмикання кола залишається незмінною. У процесі регулювання підстроювального гвинта розмикання кола, характеристика розмикання зміщується в бік більш низьких або більш високих температур. При цьому характеристика замикання кола залишається незмінною.

Далі описані терморегулятори серії К і наведені схеми їхнього електричного підключення.

Терморегулятор К22 (рис. 6.4, а). Цей терморегулятор з однополюсним перемикачем на два напрямки застосовують у холодильниках для виробництва льоду, а також в установках кондиціювання повітря.

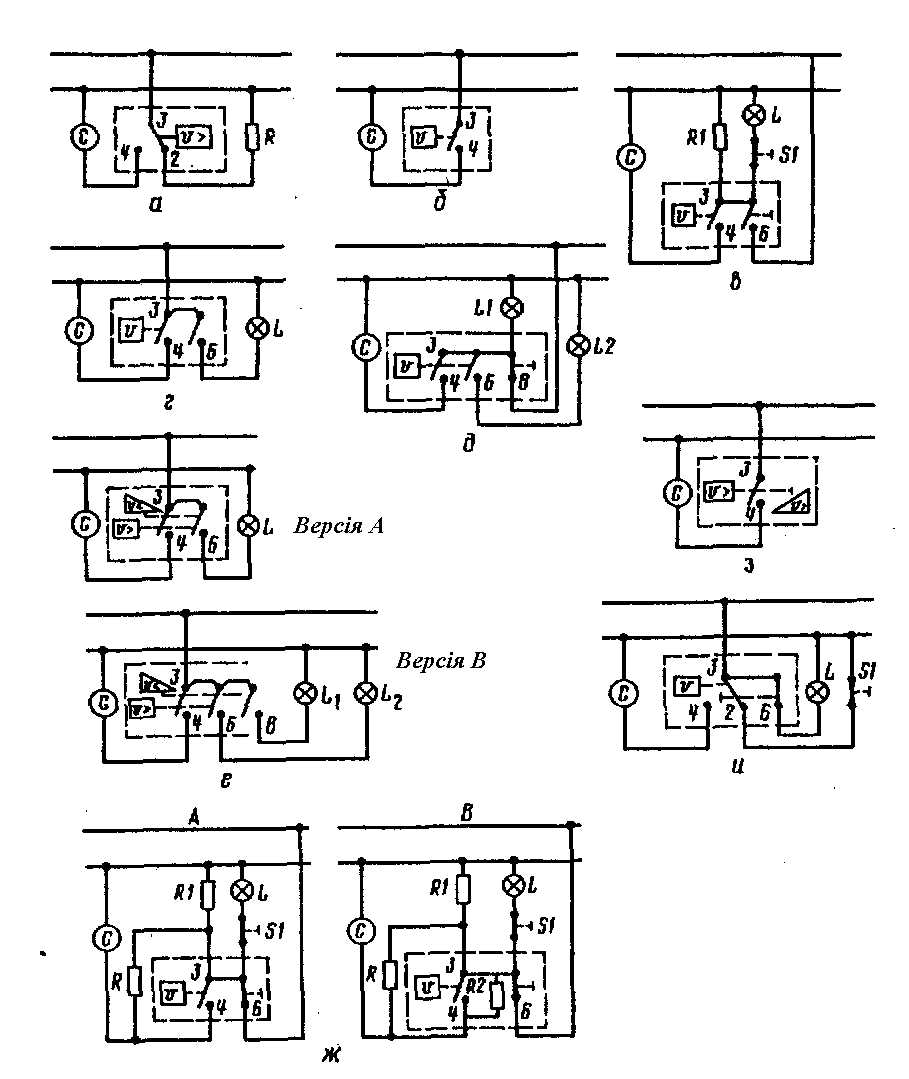

Рис. 6.4. Схеми електричного підключення терморегуляторів:

а) – К22; б) – К50, К55; в) – К52, К57; г) – К54; д) – К56; е) – К58; ж) – К59;

з) – К60; и) – К61; 3–4 – основний перемикач (замикається при підвищенні температури); 3–2 – те саме (розмикається при підвищенні температури); 3–6 – додатковий перемикач (відкривається в положенні “Вимкнено”) для терморегуляторів К52, К55; 3–8 – те саме для К56; 3–6 – сигнальний перемикач (замикається при підвищенні температури для терморегуляторів К56); L1, L2 – лампочки; С – компресор; S1 – соленоїдний клапан; R – обігрівач для розмороження; R1 – резистор обігріву рами; R2 – резистор внутрішнього обігріву

При підвищенні температури клеми перемикача 3–2 розмикаються, а клеми 3–4 замикаються. Сила споживаного струму при змiннiй напрузi мережi 250 В (частота 50 Гц) складає 6 А.

Терморегулятор К50 (рис. 6.4, б). Цей терморегулятор з однополюсним циклічним перемикачем застосовують в холодильниках, морозильниках, охолоджувачах води і напоїв, а також в автомобільних кондиціонерах. Регулятор випускають у двох основних версіях: А – модель К50 із стандартним спрацьовуванням, фіксована точка замикання від 0 до +8 0С; В – модель К50 із широким перепадом спрацьовування. Версію В часто використовують у холодильних установках для охолодження пляшок із напоями, щоб температура в камері складала від 0 до +15 0С (у залежності від типу терморегулятора). Клеми 3–4 (див. рис. 6.4, б) замикаються при підвищенні температури.

Терморегулятор К52 (рис. 6.4, в). Цей терморегулятор із простим однополюсним перемикачем і двома чутливими елементами застосовують у холодильниках. Клеми 3–4 замикаються при підвищенні температури. Клеми 3–6 розімкнуті в положенні «Вимкнено». Цей терморегулятор принципово відрізняється від інших терморегуляторів серії К. Два роздільних чутливих елементи А та В підключені до перемикача миттєвої дії: А (що підключається до випарника) відповідає тільки за функції замикання кола, а В (що звичайно поміщається в середовище, за температурою котрого і здійснюється керування) – тільки за функцію розмикання. У порівнянні з іншими регуляторами дана модель характеризується економiчним споживанням енергії. При цьому контрольні точки температури в морозильній і холодильній камерах практично не спотворюються при зміні температури навколишнього середовища від 16 до 32 0С.

Можливі версії:

версія А – з постійною температурою замикання і регульованою температурою розмикання, із резистором підігріву або без нього, із додатковим перемикачем або без нього (клеми 3 – 6);

версія В, аналогічна до версії А, але має пересічні характеристики замикання і розмикання;

версія С – з регульованими температурами замикання і температурою розмикання, із резистором підігріву або без нього, із додатковим перемикачем або без нього (клеми 3 - 6);

версія D, аналогічна до версії С, але з пересічними характеристиками замикання і розмикання.

Сила струму, що пропускається по колу при напрузі мережi 250 В (частота 50 Гц), на клемах 3–4 і 3–6 складає 6 А.

Терморегулятор К54 (рис. 6.4, г). Це терморегулятор із простим однополюсним і сигнальним перемикачами. Застосовують такі терморегулятори в морозильниках. Клеми 3–4 замикаються при підвищенні температури, а клеми 3–6, коли досягається температура сигналізації. Додатковий перемикач (клеми 3–6) замикається, як тільки температура замикання терморегулятора перевищить задану величину (можливо, у межах від 4 до 7 0С), і звичайно вмикається попереджувальний сигнал.

Сила струму при напрузі мережi 250 В (частота 50 Гц) на клемах 3–4 складає 6 А, а на клемах 7–6 – всього 0,1 А. Випускають також спеціальні версії приладів: із постійною температурою сигналізації; із другою температурою сигналізації, яка забезпечується за допомогою додаткового перемикача.

Терморегулятор К55 (див. рис. 6.4, б). Цей терморегулятор із простим однополюсним перемикачем застосовують у холодильниках, автомобільних і кімнатних кондиціонерах. Клеми 3–4 замикаються при підвищенні температури. Сила струму при напрузі мережi 250 В (частота 50 Гц) на клемах 3–4 складає 6 А.

Терморегулятор К56 (рис. 6.4, д). Цей терморегулятор із простим однополюсним і сигнальним перемикачами, а також із додатковим перемикачем у положення «Вимкнено» застосовують у морозильниках. Клеми 3–4 основного перемикача замикаються при підвищенні температури. Клеми 3–6 сигнального перемикача замикаються при досягненні температури сигналізації. Клеми 3–8 додаткового перемикача розмикаються в положенні «Вимкнено».

Коло замикається при підвищенні температури, а також за допомогою двох додаткових перемикачів. Додатковий перемикач (клеми 3–6) замикається, як тільки температура вмикання терморегулятора перевищить задану величину (можливо, у межах від 4 до 7 0С). Звичайно це використовується для вмикання попереджувального сигналу. Додатковий перемикач (клеми 3–8) підключається послідовно до основного (клеми 3–4) і розмикає коло, як тільки регулятор температури переходить у положення «Вимкнено».

Терморегулятор К57 (див. рис. 6.4, в). Такі терморегулятори з простим однополюсним перемикачем і додатковим перемикачем у положення «Вимкнено» застосовують у холодильниках.

Клеми 3–4 замикаються при підвищенні температури. Клеми 3–6 розмикаються в положенні «Вимкнено».

Коло замикається при підвищенні температури і за допомогою додаткового перемикача (клеми 3–6), пiд`єднаного послідовно з основним, що розмикає струм у колі, як тільки терморегулятор переводиться в положення «Вимкнено». У загальному випадку модель К57 виконана в двох основних версіях: версія А – модель К57 із стандартним перепадом спрацьовування; версія В – модель К57 із розширеним перепадом спрацьовування (розширена різниця температур перемикання). Цю версію приладу найбільш часто застосовують у холодильних установках, де потрібно як виконання функції автоматичного вiдтаювання, так і розширений діапазон керування. У залежності від конструкції холодильної установки і терморегулятора можуть бути забезпечені температури в холодильній камері в діапазоні від 0 до 15 0С, тобто холодильна установка може використовуватися як для охолодження, так і для збереження продуктів.

Сила струму при напрузі мережi 250 В (частота 50 Гц) на клемах 3–4 і 3–6 складає 6 А.

Терморегулятор К58 (рис. 6.4, е). Цей терморегулятор із простим однополюсним і сигнальним перемикачами, а також із кнопкою автоматичного зниження температури застосовують у морозильниках і автомобільних кондиціонерах.

Клеми 3–4 замикаються при підвищенні температури, а клеми 3–6, коли досягається температура сигналізації. Клеми 3–8 замикаються, якщо вплив тиску перетвориться в переміщення штока (версія А без додаткової клеми 8).

У приладів версії А функціональне навантаження таке ж, як і в терморегулятора К54, але є і додаткова функція – пуск циклу швидкого заморожування до зазначеної (низької) температури за допомогою штока, що переміщається під дією тиску (хід штока приблизно 5 мм). Допускається, що значення цієї температури може бути фіксованою величиною або паралельною характеристиці розмикання. У цьому випадку після досягнення зазначеної температури основний перемикач (контакти 3–4) механічно замикається й автоматично, тобто в залежності від температури, скидається. Після цього регулятор температури повертається у свій регульований діапазон (має можливість ручного скидання автоматичного циклу швидкого заморожування поворотом осі регулятора в положення «Вимкнено»).

Прилад версії В аналогічний описаному вище, але з навiшаним додатковим перемикачем. Якщо шток під дією тиску приводиться в рух, то в цей же час додаткові клеми 3–8 замикаються або розмикаються після досягнення потрібної температури.

Сила струму при напрузі мережi 250 В (частота 50 Гц) на клемах 3–4 складає 4 А, на клемах 3-6 - усього 0,1 А, на клемах 3–8 - 0,1А

Газовий клапан V35 (RАNСО). Цей газовий клапан призначений для термостатичного контролю за роботою абсорбційного холодильника, що працює на газі. Чутливий елемент знаходиться в постійному контакті з випарником, а газовий клапан контролює подачу газу до пальника – від мінімальної витрати до максимальної. Робочий контрольований діапазон температур від -40 до +20 0С.

Регулятор V61 (RАNСО). Такий регулятор представляє собою комбінацію функцій V35 (з електромеханічним перемикачем для серії приладів типу K) по відкриттю і закриттю клапану відповідно до температури у випарнику. Використовують регулятор в абсорбційних холодильниках, що працюють на газі й електроенергії.
