Визначення стійкості металу проти утворення гарячих тріщин при зварюванні:

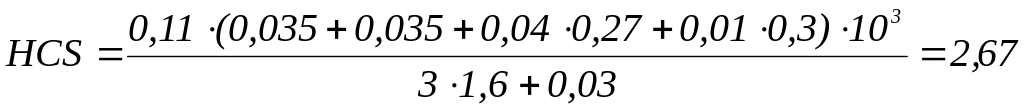

По Уілкінсону:

Оскільки HCS =2,67< 4, виникнення гарячих тріщин виключається.

Визначення стійкості металу проти утворення холодних тріщин при зварюванні

По еквівалентному вмісту вуглецю:

С_екв = 0,48 %, оскільки С_екв > 0,4 %, то сталь схильна до утворення холодних тріщин.

Для попередження утворенню холодних тріщин для даної сталі, необхідно перед зварюванням проводити попередній підігрів, температура попереднього підігріву залежить від товщини зварюваного металу.

3. Вибір способів зварювання та зварювальних матеріалів

Сталь 09Г2 володіє доброю зварюваністю, що надає можливість застосування різних способів зварювання. При зварюванні покритими електродами зварне з'єднання у ряді випадків має знижену стійкість проти корозії в морській воді. Це обумовлено малим вміст в поверхневих шарах металу шва легуючих елементів, унаслідок низької частки участі основного металу.

При зварюванні під флюсом для отримання якісного зварного з'єднання на рівні властивостей основного металу, слід вибирати перетин шва залежно від товщини зварюваного металу.

Зварювання у вуглекислому газі і сумішах в основному механізоване. Для забезпечення необхідних механічних властивостей металу шва і високої стійкості його проти кристалізаційних тріщин і пор застосовують зварювальні дроти маркок Св-08Г2С, Св-08ГСМТ і ін.

3.1. Вибір способів зварювання

Зварювання стиків та пазів полотнищ – автоматичне двостороннє зварювання під флюсом (АН-348А) навису, тип зварних швів С18.

Зростання секції з підсекцій, зварювання стикових, кутових і таврових з'єднань – механізоване зварювання в середовищі захисних газів (82% Ar + 18% CO₂).

Встановлення прихоплень – ручне дугове зварювання.

Приварювання набору до полотнища виконується автоматичним зварюванням під флюсом та механізованим зварюванням в середовищі захисних газів (82% Ar + 18% CO₂)., тип з’єднань T3, катет 5 мм.
