2.6 Конструкция колонны, принцип работы, эскизы

Экстракционная колонна К – 1

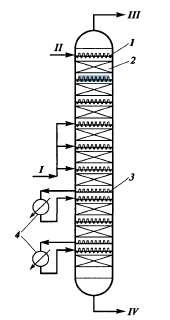

Схема экстракционной колонны: 1 – распределительная тарелка; 2 – слой насадки из колец Рашига; 3 – глухая тарелка; 4 – промежуточные холодильники. Потоки: 1 – сырье; 2 – растворитель; 3 – рафинатный раствор; 4 – экстрактный раствор

Принцип работы:

На рисунке представлена экстракционная колонна для очистки масел фенолом, в которой контактирование фаз осуществляется в объеме насадки из колец Рашига размером 25 × 25 мм. Насадка укладывается секциями 2 высотой от 1,2 до 3 м, число секций 8 – 10. Между секциями насадки имеются распределительные тарелки 1, способствующие более равномерному распределению потоков по сечению колонны. Распределительная тарелка имеет основание с патрубками диаметром до 100 мм для прохода легкой фазы и отверстия или патрубки диаметром до 10 мм для прохода тяжелой фазы.

Вывод экстрактного раствора на охлаждение осуществляют с глухих тарелок 3. Растворитель и охлажденный раствор вводятся в колонну на распределительные тарелки 1 или через специальные маточники

2.7 Лабораторный контроль качества сырья и готовой продукции. График и место отбора проб.

Рафинат отбирается каждые 4 часа после Х – 6

Экстракт после Х – 13 раз в сутки

Фенол на качество отбирается раз в неделю

Сточные воды контролируются на присутствие фенола и нефтепродуктов каждые 2 часа

Допустимые нормы фенола в воде 10мг/л;

нефтепродуктов – 150 мг/л

Таблица 2 – Лабораторный контроль качества сырья и готовой продукции. График и место отбора проб.

Наименование продукта	НД на продукцию	Место отбора проб	Контролируемые параметры
1	2	3	4
Сырье
Масляный дистиллят для производства масел И – 20А, И – 40А, И – 50А и соответствующих масел – компонентов	СТП 010501 – 401017 - 2004	Резервуар 5,6,7,8	1.Вязкость кинематическая при 50°С, /с ГОСТ 33 2.Температура вспышки в открытом тигле, °С ГОСТ 4333 3.Кислотное число, мг КОН/1 г 4.Цвет, единицы ЦНТ ГОСТ 5985

Продолжение таблицы 2

1	2	3	4
			5.КТР, °С ГОСТ 20284 6.Коэффициент рефракции 7.Фракционный состав при пониженном давлении ГОСТ 18995.2 8.Содержание серы, % ГОСТ 1437
Готовая продукция
Рафинат дистиллятный вырабатываемый для производства масел И – 20А, И – 40А, И – 50А и соответствующих масел – компонентов	СТП 010501 – 401021 – 2004	Холодильник Т – 6 Резервуар 102, 103, 481, 482, 484	1.Вязкость кинематическая при 100°С, /с ГОСТ 33 2.Вязкость кинематическая при 50°С, /с ГОСТ 33 3.Индекс вязкости

Продолжение таблицы 2

1	2	3	4
			4.Температура вспышки в открытом тигле, °С ГОСТ 4333 5.Кислотное число, мг КОН/1 г ГОСТ 5985 6.Цвет, единица ЦНТ ГОСТ 20284 7.Содержание фенола, % 8.Коэффициент рефракции
Экстракт	СТП 010501 – 401028 – 2004	Холодильник Х – 13	1.Содержание фенола, % 2.Содержание воды, % ГОСТ 2477 3.Вязкость кинематическая при 100°С, /с ГОСТ 33 4.Температура застывания, °С ГОСТ 20287
