29.Достоинства и недостатки импульсных стабилизаторов.

Импульсный стабилизатор напряжения — это стабилизатор напряжения, в котором регулирующий элемент работает в ключевом режиме,т.е бо́льшую часть времени он находится либо в режиме отсечки, когда его сопротивление максимально, либо в режиме насыщения — с минимальным сопротивлением, а значит может рассматриваться как ключ. Плавное изменение напряжения происходит благодаря наличию интегрирующего элемента: напряжение повышается по мере накопления им энергии и снижается по мере отдачи её в нагрузку. Такой режим работы позволяет значительно снизить потери энергии, а также улучшить массогабаритные показатели, однако имеет свои особенности.

Разновидности импульсных стабилизаторов:

Понижающие

Повышающие

С произвольным изменением напряжения

Инвертирующие

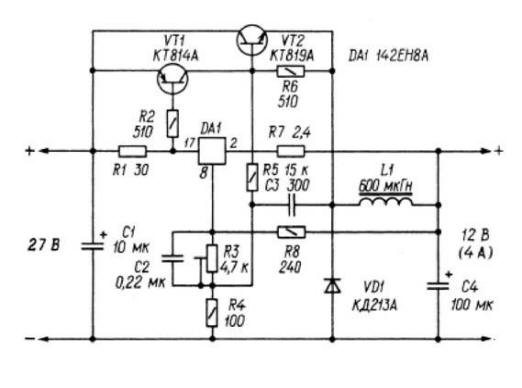

Схема импульсного стабилизатора:

Достоинства импульсного стабилизатора:

Возможность достичь высокого коэффициента стабилизации;

Высокий КПД;

Большой диапазон входных напряжений, нередко с более чем двукратным перекрытием: типичные значения без переключения и без значительного ухудшения КПД для распространённых схем составляют (18…75 В) постоянного тока, или (90…260 В) переменного тока;

Нечувствительность к частоте входного напряжения переменного тока, влияющей только на работу входного выпрямителя и фильтра;

Нечувствительность к качеству электропитания (к примеру, наличию гармонических составляющих переменного тока);

Лёгкость в дистанционном управлении и отключении;

Малые габариты и масса;

В общем случае, меньшая стоимость.

Недостатки импульсного стабилизатора:

Импульсные помехи. В связи с этим недопустимо применение низкочастотных импульсных БП для некоторых видов аппаратуры (напр., УМЗЧ);

Невысокий cosφ, что требует включения компенсаторов коэффициента мощности;

Меньшая надёжность, обусловленная как сложностью схемы, так и режимом работы ключевых элементов (высокое напряжение, большие мгновенные токи, большое число переключений за период эксплуатации, тяжёлый температурный режим кристалла диода или транзистора);

Трудность самостоятельной настройки или ремонта, обязательно требующая специальных навыков;

Тяжесть последствий при выходе из строя ключевых элементов;

Меньшее время наработки на отказ.

30 Вопрос.Конвертер.

Конвертер - предназначен для преобразования постоянного напряжения.Он состоит из инвертера и силового трансформатора.

Инвертер - преобразует постоянное выходное напряжение в переменное(прямоугольной формы)

Силовой трансформатор - работает на повышенной частоте 60 Гц и обеспечивает галиваническую развязку сети с нагрузкой.

Вид конвертера:

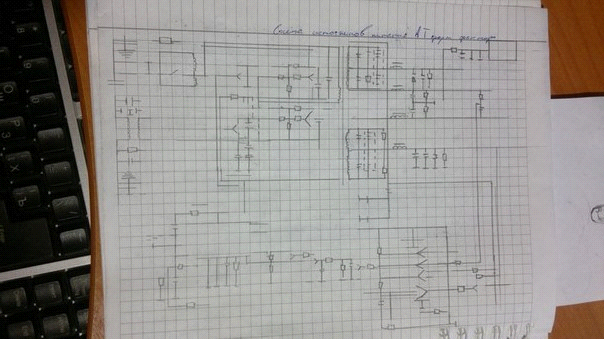

31 Вопрос.Структурная схема ат формата.

32.Структурная схема микросхемы и принцеп работы

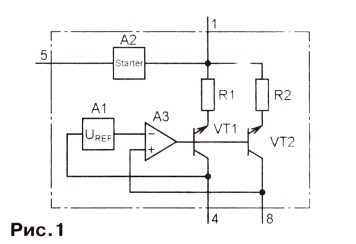

Рис.1 Структурная схема микросхемы ВА6220

Принцип работы цифровой микросхемы

Цифровая микросхема, с точки зрения электричества это - либо высокий уровень напряжения на входе или выходе, либо низкий.

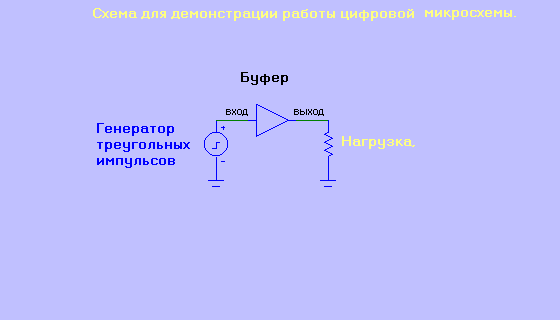

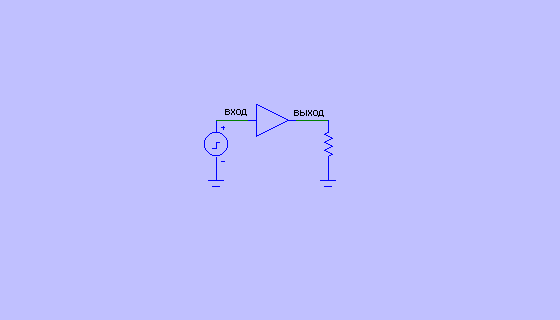

Рассмотрим принцип действия простейшей цифровой микросхемы-буфера. Который хорош тем, что очень прост в освоении, у него один вход и один выход, и служит он для усиления по току. Амплитуда напряжения на входе равна (примерно) амплитуде на выходе.

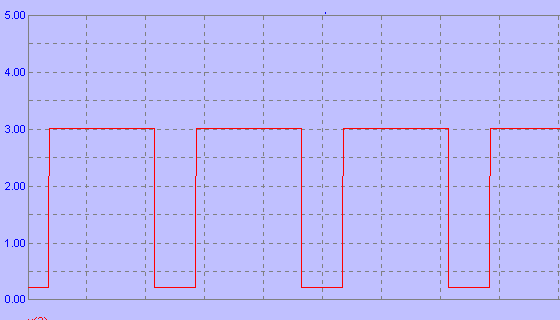

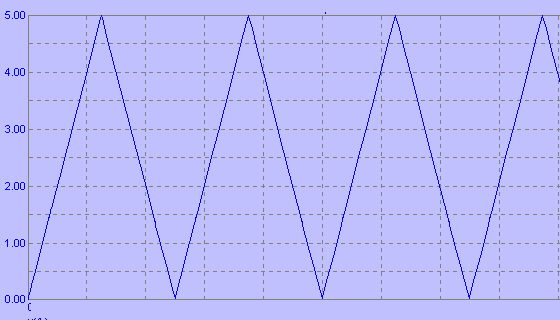

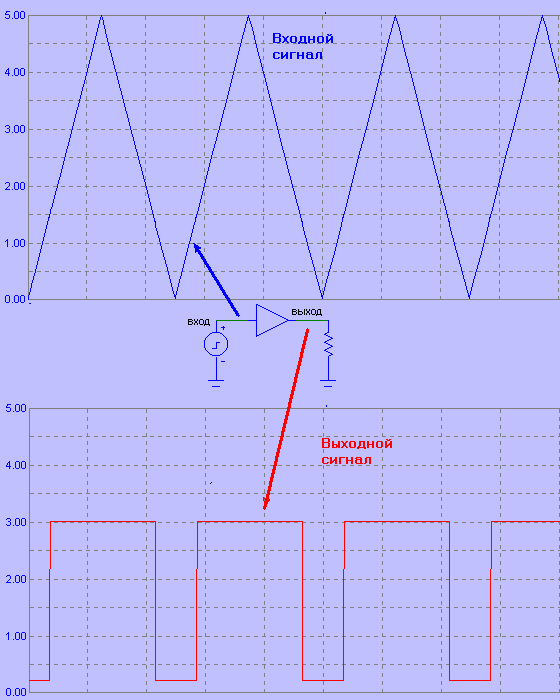

А теперь наглядно- где какой сигнал. Треугольный импульс на входе взят намеренно для наглядности, чтобы видеть на каком уровне напряжений срабатывает микросхема. Напряжение на выходе не поднимается выше 3V, это явление не характерное и зависит от конкретного типа микросхемы.

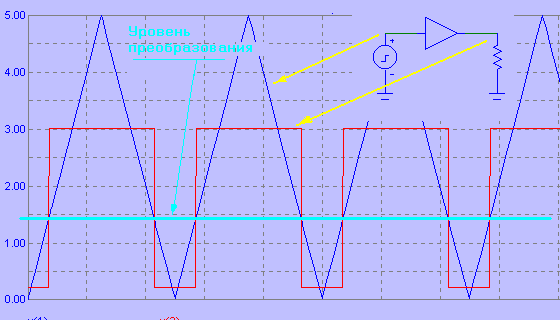

Теперь совместим два сигнала на одном графике и обозначим уровень преобразования (уровень срабатывания микросхемы) т.е при каком напряжении на входе, на выходе происходит изменение состояния ( изменение напряжения)
