26.Область применения диода и транзисторного параметрического стабилизатора.
Диод - это двухэлектродный электронный элемент, обладающий различной проводимостью в зависимости от направления электрического тока. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.
Применение диодов:
Диоды широко используются для преобразования переменного тока в постоянный (точнее, в однонаправленный пульсирующий). Диодный выпрямитель или диодный мост (Т.е. 4 диода для однофазной схемы, 6 для трёхфазной полумостовой схемы или 12 для трёхфазной полномостовой схемы, соединённых между собой по схеме) — основной компонент блоков питания практически всех электронных устройств. Диодный трёхфазный выпрямитель по схеме Ларионова А. Н. на трёх параллельных полумостах применяется в автомобильных генераторах, он преобразует переменный трёхфазный ток генератора в постоянный ток бортовой сети автомобиля. Применение генератора переменного тока в сочетании с диодным выпрямителем вместо генератора постоянного тока с щёточно-коллекторным узлом позволило значительно уменьшить размеры автомобильного генератора и повысить его надёжность.
В некоторых выпрямительных устройствах до сих пор применяются селеновые выпрямители. Это вызвано той особенностью данных выпрямителей, что при превышении предельно допустимого тока, происходит выгорание селена (участками), не приводящее (до определенной степени) ни к потере выпрямительных свойств, ни к короткому замыканию — пробою.
В высоковольтных выпрямителях применяются селеновые высоковольтные столбы из множества последовательно соединённых селеновых выпрямителей и кремниевые высоковольтные столбы из множества последовательно соединённых кремниевых диодов.
Если соединено последовательно и согласно(в одну сторону) несколько диодов, пороговое напряжение, необходимое для отпирания всех диодов, увеличивается.

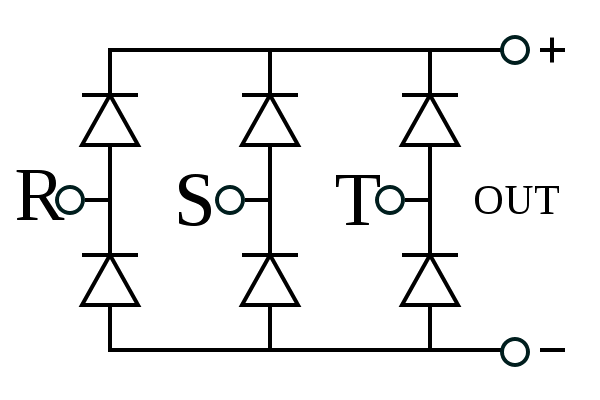

Схема Ларионова А.Н.
Область применения транзисторного параметрического стабилизатора.
Параметрический стабилизатор напряжения - это устройство для выравнивания напряжения, использующее особые свойства специальных элементов: нелинейных конденсаторов, насыщенных дросселей, карборундовых резисторов.

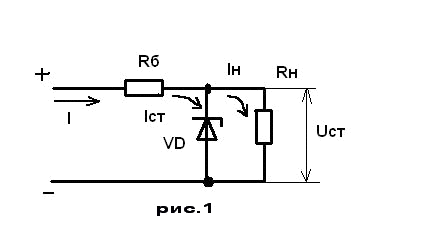

Принцип действия параметрического стабилизатора основывается на свойстве стабилитрона при именении проходящего через него тока сохранять прежнее приложенное напряжение. А именно, при увеличении напряжения на входе стабилизатора ток через стабилитрон VD резко увеличивается, соответственно увеличивается падение напряжения на балластном резисторе Rб. Короче говоря, почти все изменения входного напряжения падают на балластном резисторе

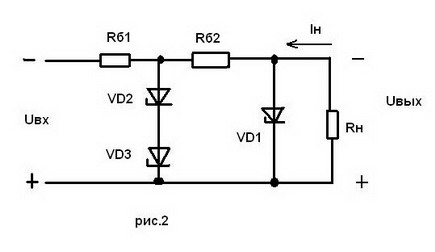

Часто для увеличения коэффициента стабилизации, применяют двухкаскадный стабилизатор, показанный на рис.2. Коэффициент стабилизации в этом случаи будет равен произведению коэффициентов стабилизации каждого каскада.
При последовательном соединении нескольких стабилитронов, увеличивается стабилизируемое напряжение. Параллельное включение стабилитронов не допускается, так как небольшая разница в рабочих напряжениях, которая всегда имеет место, приводит к неравномерному распределению протекающих через них токов. Для рассчёта параметрического стабилизаторанужно знать номинальный ток нагрузки и выбрать номинальный ток стабилизации, который, примерно, будет равен полусумме минимального и максимального тока стабилизации. Сложив номинальный ток стабилитрона и нагрузки, получим номинальный ток через балластный резистор. Потом выбираем входное напряжение, примерно равное 1.5Uст. И наконец, определяем сопротивление балластного резистора. Для этого разность между входным напряжением и напряжением стабилизации делят на ток проходящий через балластный резистор.
