Анализ частотных характеристик высокочастотного фильтра с помощью пакета ni Multisim 12.0
Анализ проводится с помощью встроенного в NI Multisim 12.0 анализатора Single frequency AC analysis. Приводятся показания осциллографа, плоттеров Боде с линейной и логарифмической вертикальной шкалой (вид шкалы указывается в скобках).
Фильтр по Баттерворту При частоте 1 мГц

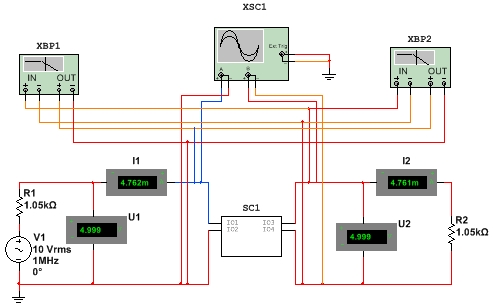

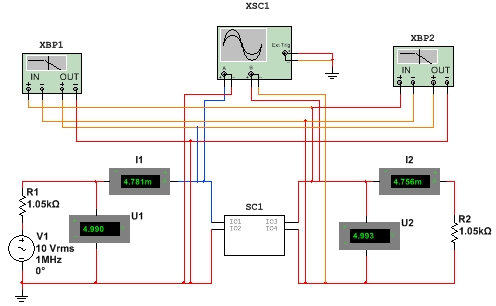

Рисунок 9 – Схема фильтра и показания приборов (по Баттерворту) при 1 МГц

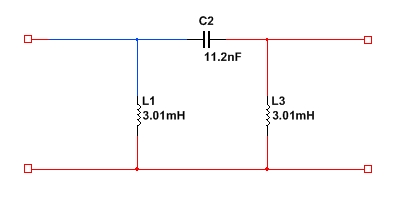

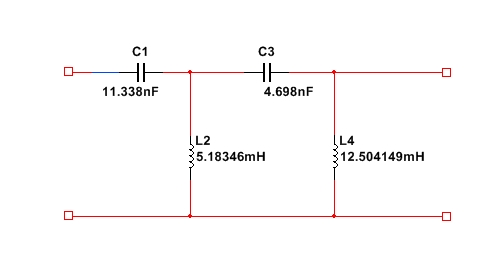

Рисунок 10 – Составные элементы фильтра (по Баттерворту) при 1 МГц

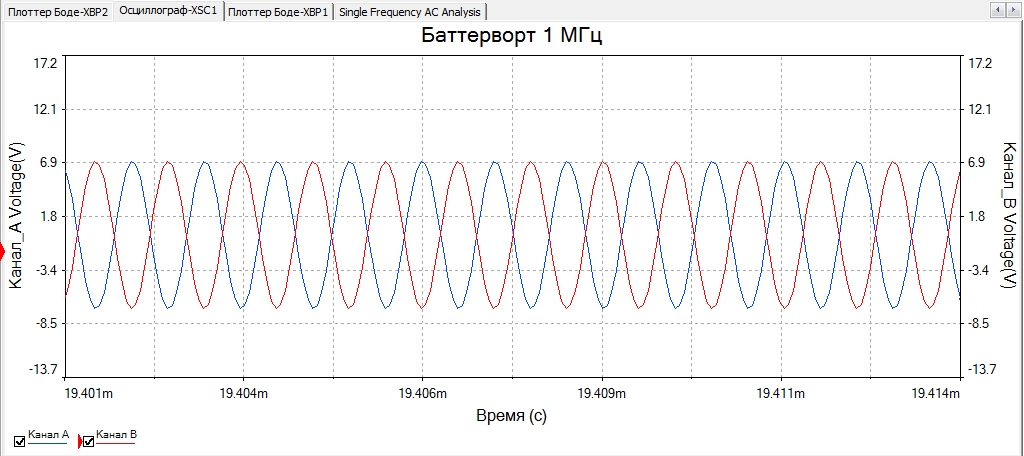

Рисунок 11 – Показания осциллографа (по Баттерворту) при 1 МГц
Рисунок 12 – Показания (шкала линейная) плоттера Боде (по Баттерворту) при 1 МГц

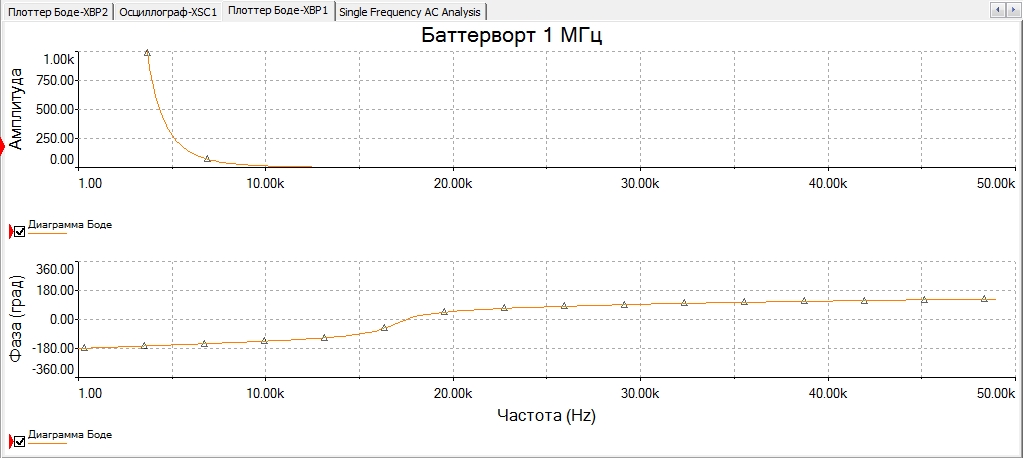

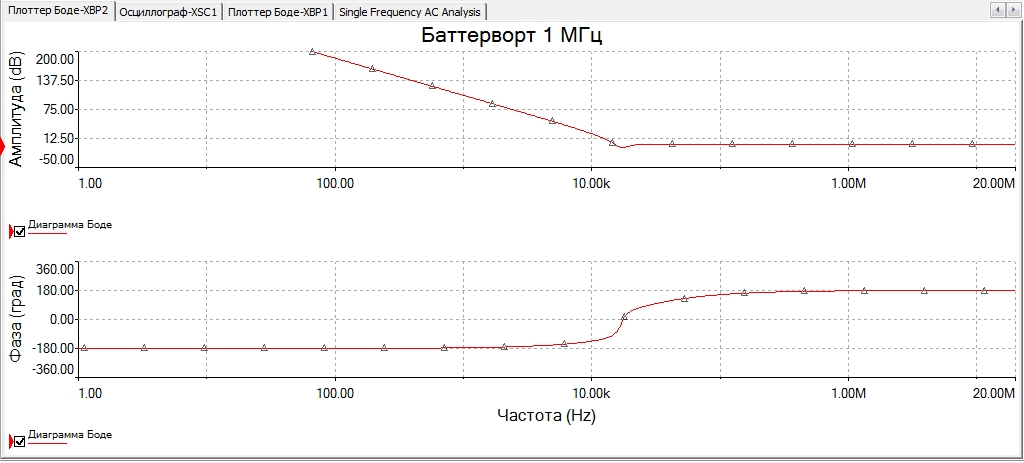

Рисунок 13 – Показания (шкала логарифмическая) плоттера Боде (по Баттерворту) при 1 МГц
При частоте 5.1 кГц

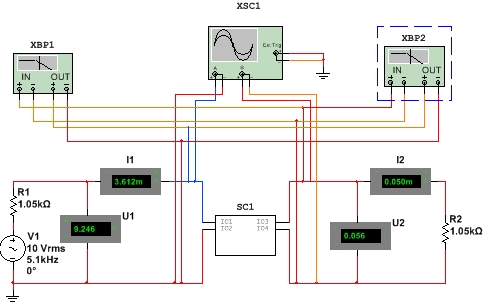

Рисунок 14 – Показания приборов (по Баттерворту) при 5.1 кГц
Рисунок

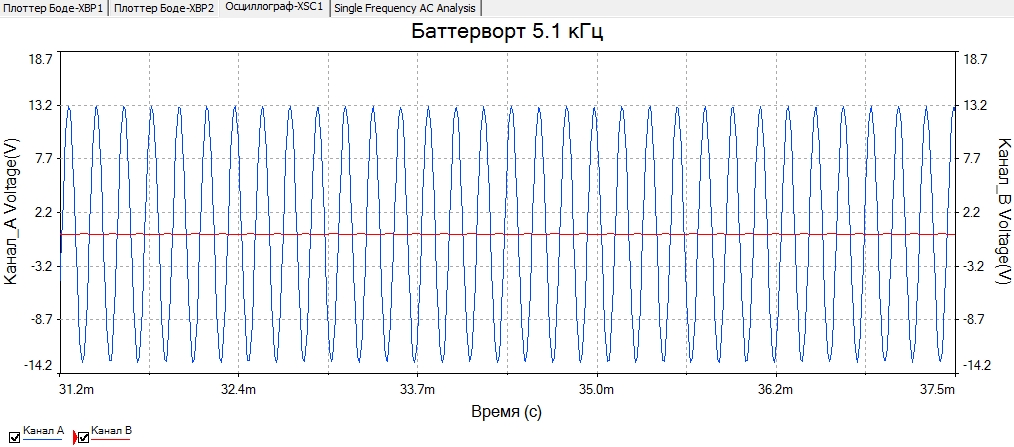

15 – Показания осциллографа (по
Баттерворту) при 5.1 кГц
Рисунок 16 – Показания (шкала линейная) плоттера Боде (по Баттерворту) при 5.1 кГц

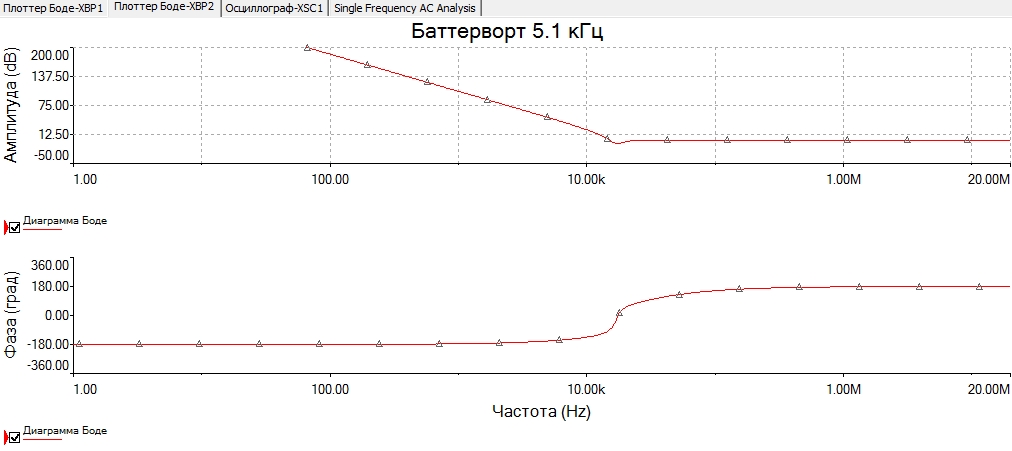

Рисунок 17 – Показания (шкала логарифмическая) плоттера Боде
(по Баттерворту) при 5.1 кГц
При частоте 17.9 кГц
Рисунок 18 – Показания приборов (по Баттерворту) при 17.9 кГц

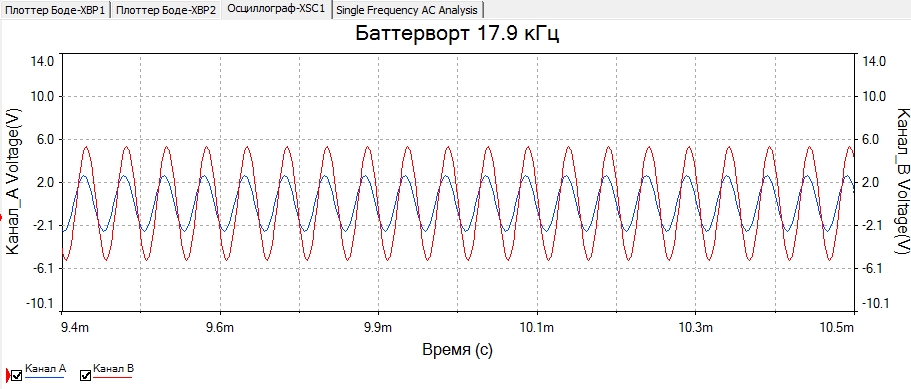

Рисунок 19 – Показания осциллографа (по Баттерворту) при 17.9 кГц

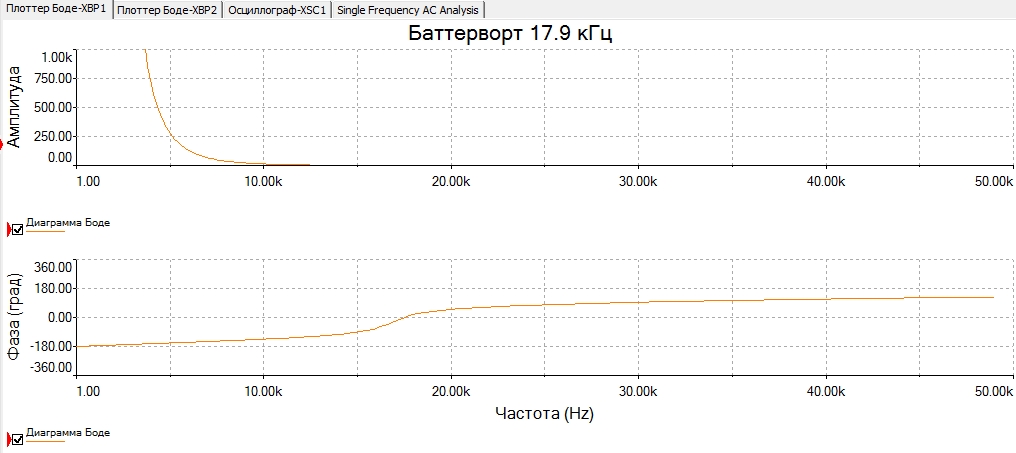

Рисунок 20 – Показания (шкала линейная) плоттера Боде (по Баттерворту) при 17.9 кГц
Рисунок 21 – Показания (шкала логарифмическая) плоттера Боде
(по Баттерворту) при 17.9 кГц
Фильтр по Чебышеву п-типа При частоте 1 мГц
Рисунок 22 – Показания приборов фильтра П-типа (по Баттерворту) при
1 МГц
Рисунок 23 – Составные элементы фильтра П-типа

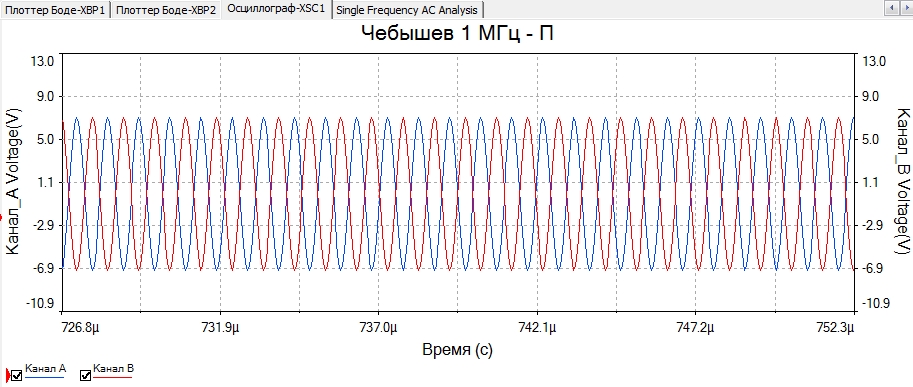

Рисунок 24– Показания осциллографа фильтра П-типа (по Чебышеву) при
1 МГц

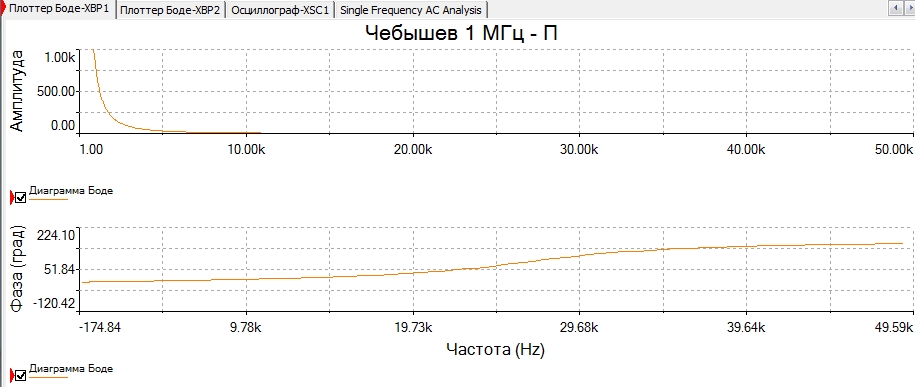

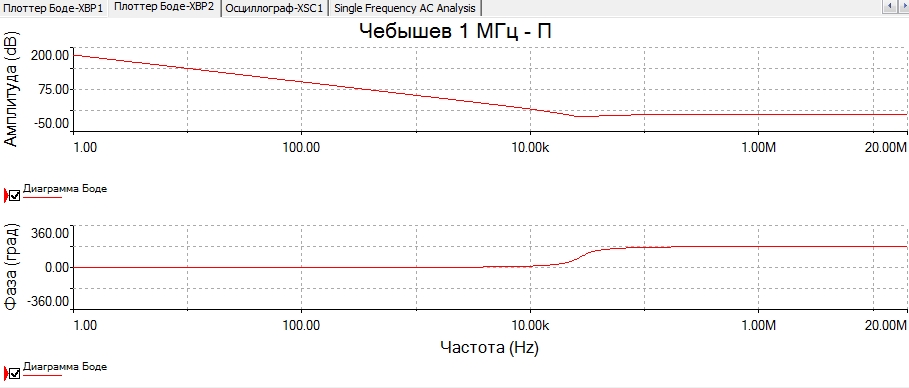

Рисунок 25 – Показания (шкала линейная) плоттера Боде фильтра П-типа
(по Чебышеву) при 1 МГц
Рисунок 26 – Показания (шкала логарифмическая) плоттера Боде фильтра П-типа (по Чебышеву) при 1 МГц
При частоте 5.1 кГц
Рисунок 27 – Показания приборов фильтра П-типа (по Чебышеву) при
5.1 кГц

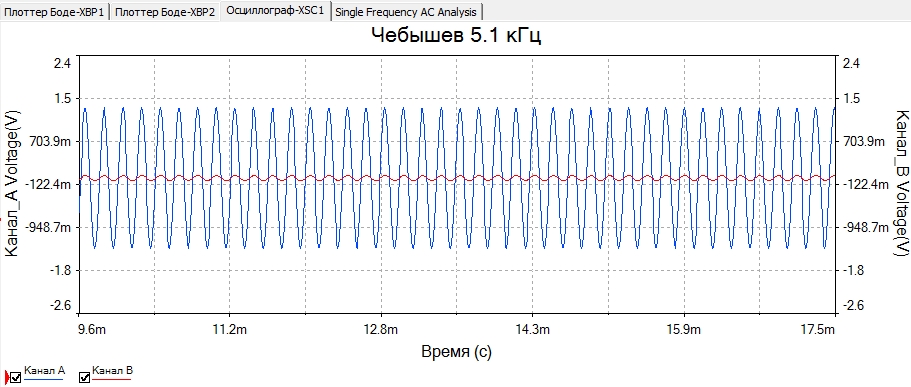

Рисунок 28 – Показания осциллографа фильтра П-типа (по Чебышеву) при
5.1 кГц

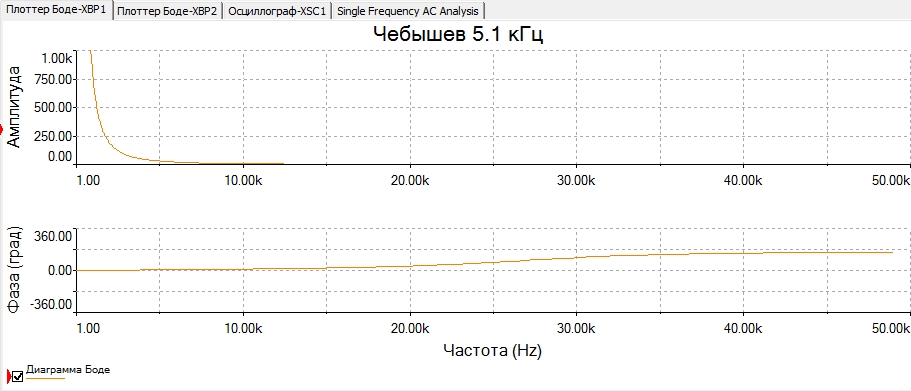

Рисунок 29 - Показания (шкала линейная) плоттера Боде фильтра П-типа
(по Чебышеву) при 5.1 кГц

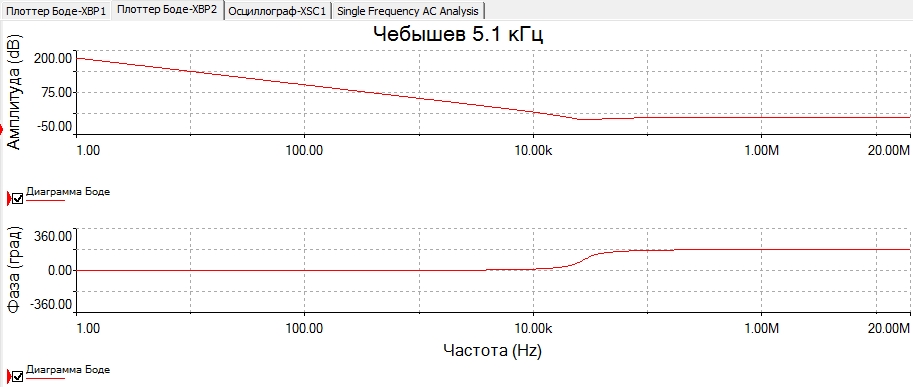

Рисунок 30 – Показания (шкала логарифмическая) плоттера Боде фильтра
П-типа (по Чебышеву) при
5.1 кГц
При частоте 17.9 кГц

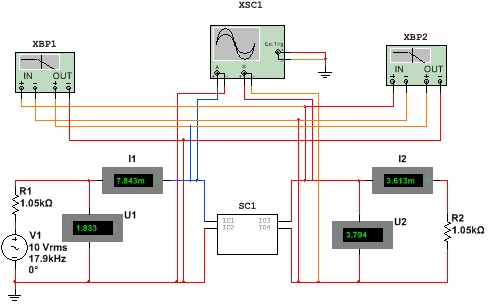

Рисунок 31 – Показания приборов фильтра П-типа (по Чебышеву) при
17.9 кГц

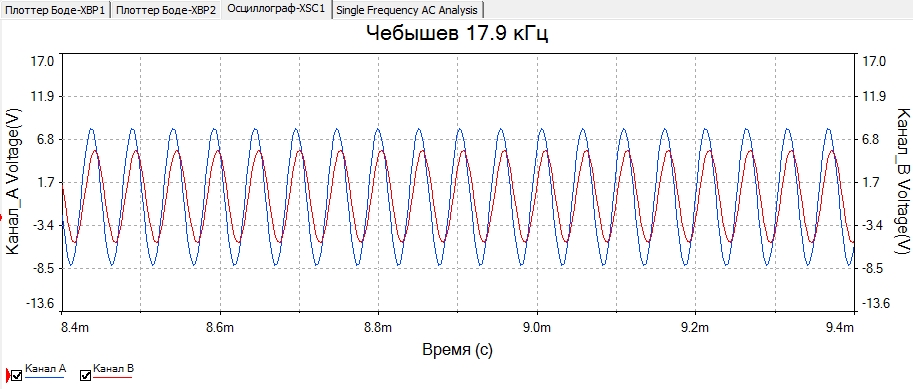

Рисунок 32 – Показания осциллографа фильтра П-типа (по Чебышеву)
при 17.9 кГц

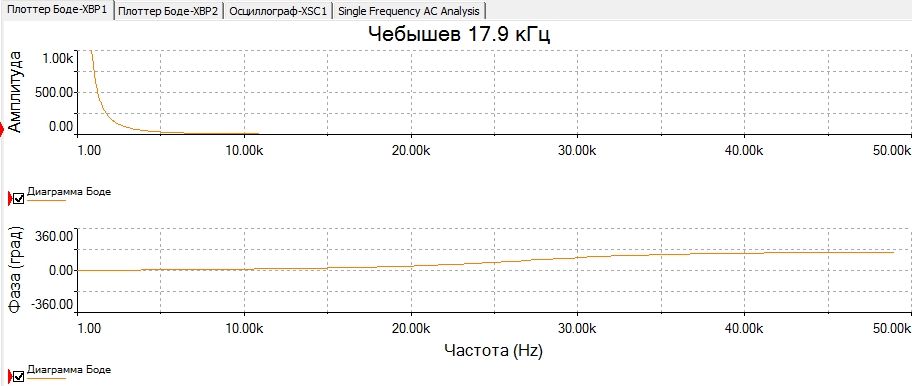

Рисунок 33 - Показания (шкала линейная) плоттера Боде фильтра П-типа
(по Чебышеву) при 17.9 кГц

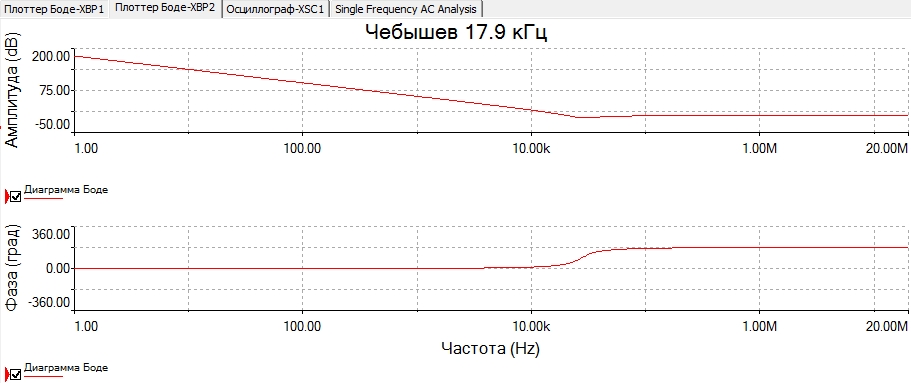

Рисунок 34 – Показания (шкала логарифмическая) плоттера Боде фильтра
П-типа (по Чебышеву) при 17.9 кГц
