Содержание отчета

Отчет должен содержать:

1. Наименование и цель работы.

2. Выполненное индивидуальное задание (условие в виде таблицы и ответы на пункты 2.2 …2.4).

3. Ответы на контрольные вопросы.

Контрольные вопросы

1. Поясните последовательность включения питания микроконтроллера PIC16F84.

2. Укажите в каком случае разряды порта ввода-вывода программируются как входы?

3. Поясните, как обратиться к странице 0 памяти данных.

4. Поясните, когда происходит прерывание от таймера/счетчика TMRO и как это прерывание может быть запрещено.

5. Поясните, как происходит вход в режим пониженного энергопотребления SLEEP и какие события приводят к выходу из этого режима.

6. Поясните назначение и принцип работы сторожевого таймера WDT.

Требования к знаниям и умениям учащихся

В результате выполнения лабораторной работы учащиеся должны знать назначение, принцип построения и функционирования однокристальных микроконтроллеров семейства PIC16.

Должны уметь:

• составлять последовательность команд для программирования регистров специальных функций;

• составлять программы для инициализации портов.

Литература

1. Дружинин, А. А. PIC и его команда. / А. А. Дружинин. – Рига : MEMEX BALTIC, 1996. – 129 с.

2. Калабеков, Б. А. Цифровые устройства и микропроцессорные системы : учеб. для техникумов связи / Б. А. Калабеков. – М. : Горячая линия – Телеком, 2002. – 336с.

3. Угрюмов, Е. П. Цифровая схемотехника : учеб. пособие для вузов. – 2-е изд., перераб. и доп. / Е. П. Угрюмов. – Спб. : БХВ – Петербург, 2005. – 800с.

4. Цифровые и микропроцессорные устройства : конспект лекций для учащихся специальностей 2-45 01 03 – Сети телекоммуникации, 2-45 01 02 – Системы радиосвязи, радиовещания и телевидения. В 5 ч. Ч. 4: Основы микропроцессорной техники; Ч.5: Принципы организации однокристальных микроконтроллеров. Организация памяти микропроцессорных систем / сост. В. И. Богородов. – Минск : ВГКС, 2009. – Ч.4 – 63с; Ч5 – 85с.

ПРИЛОЖЕНИЕ А

(справочное)

Пример выполнения задания на симуляторе sim8085 microprocessor simulator

Эмулятор Sim8085 Microprocessor Simulator предназначен для симуляции работы микропроцессора Intel 8085A (отечественным аналогом является микропроцессор К1821BM85A). Рассмотрим работу эмулятора Sim8085 Microprocessor Simulator.

После запуска программы следует выбрать вкладку File-New, и на экране появится рабочая область или окно программы (рисунок А 1):

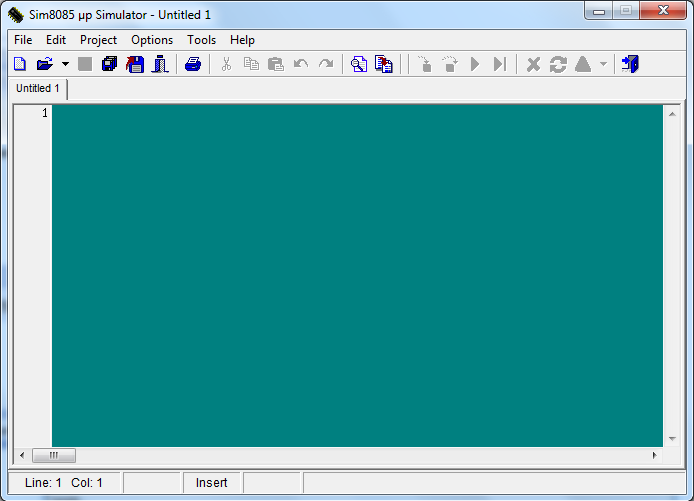

Рисунок А.1 – Окно программы эмулятора Sim8085 Microprocessor Simulator

Данное окно предназначено для ввода программ. Одной из особенностей эмулятора является то, что все цифровые данные в программе прописываются в десятичной системе счисления, а обрабатываются в шестнадцатеричной.

Для упрощения перевода из одной системы счисления в другую в эмулятор вшит конвертер (рисунок А.2), который можно вызвать: Tools-Base Converter.

Рисунок А.2  – Окно конвертера

Для преобразования числа из шестнадцатеричной системы счисления в десятичную необходимо просто вписать число, которое необходимо перевести, в поле <<HEX>> и десятичное число автоматически появится в поле <<DEC>>. Например из рисунка А.2 видно, что для ввода шестнадцатеричного числа 2000Н нам необходимо перевести его в десятичное 8192 и записать в окно программы.

Также одной из особенностей эмулятора является то, что мы вводим команды мнемоническими обозначениями.

Как видно из рисунка А.3, мы вводим команду непосредственной загрузки регистра D числом 254₍₁₀₎=FE₍₁₆₎ таким образом:

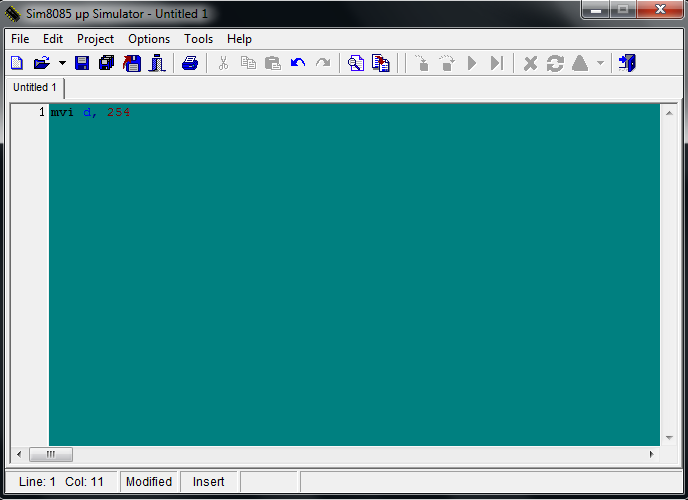

Рисунок А.3 – Ввод команды непосредственной загрузки регистра D числом 254₍₁₀₎

Для запуска и отладки нашей программы в эмуляторе есть отладчик (рисунок А.4), который вызывается Project-Debug. В данном окне мы можем проследить за выполнением программы. В эмуляторе предусмотрен запуск программ как целиком (Project-Run), так и по отдельным операциям (Project-Step Over). В окне отладчика отображаются значения всех регистров, указателя стека, счетчика команд, а также всех признаков результата. Для выхода из режима отладчика необходимо выбрать (Project-Terminate).

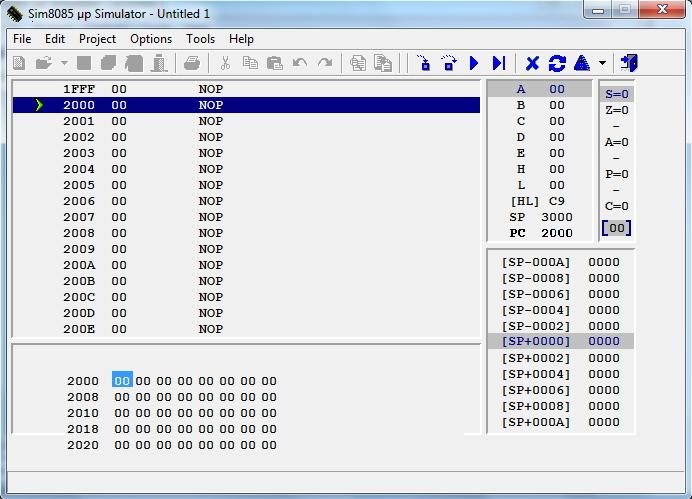

Рисунок А.4 – Окно отладчика эмулятора Sim8085 Microprocessor Simulator

Рассмотрим работу отладчика на примере непосредственной загрузки регистра D числом 254₍₁₀₎=FE₍₁₆₎ (рисунок А.5):

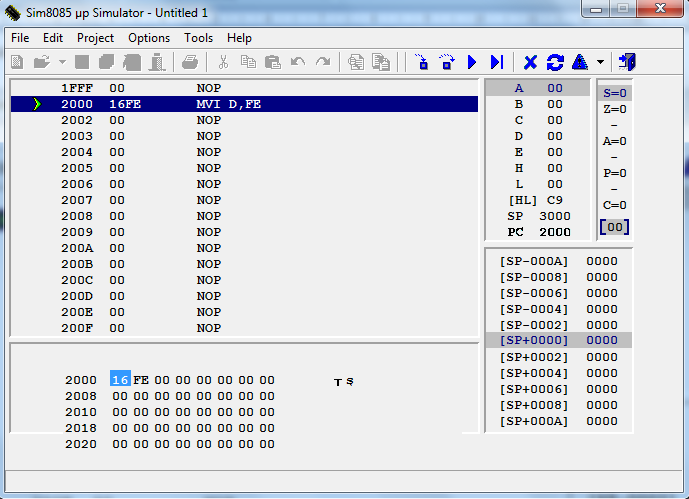

Рисунок А.5 – Пример работы отладчика эмулятора Sim8085 Microprocessor Simulator

В окне отладчика мы видим, что по адресу 2000h теперь записана команда непосредственной загрузки регистра D числом 254₍₁₀₎=FE_(16). Заметим, что в окне отладчика оно представлено уже в шестнадцатеричной форме, в отличие от окна ввода программы.

В стандартных настройках программы начальным адресом программы является 2000Н, но в настройках отладчика (Options-Debugger Options) его можно изменить (рисунок А.6).

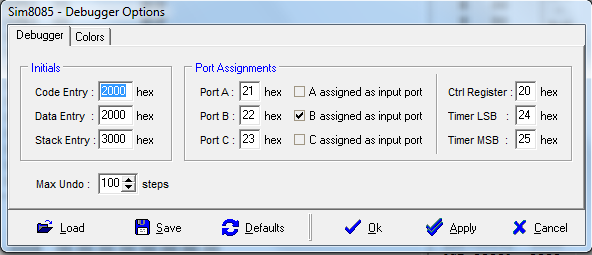

Рисунок А.6 – Окно настроек отладчика эмулятора Sim8085 Microprocessor Simulator

Рассмотрим работу эмулятора на примере программы, которая реализует подсчет количества единиц в байте (рисунок А.7).

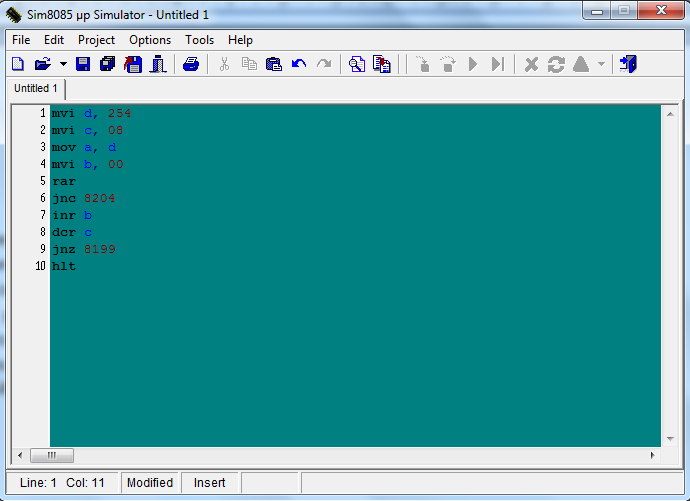

Рисунок А.7 – Пример программы, реализующей подсчёт количества единиц в байте.

Вводим программу (как видно, все числа предварительно переведены в десятичную систему счисления). В качестве исходного числа мы загружаем FEh (254). Переходим в режим отладчика и выполняем программу (рисунок А.8).

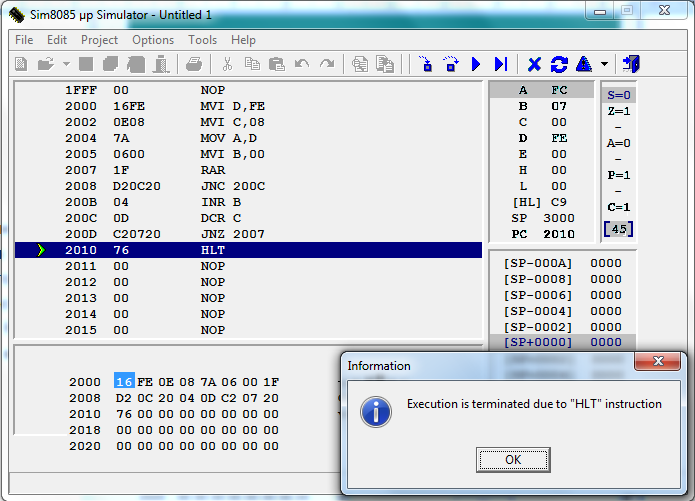

Рисунок А.8 – Окно отладчика при выполнении программы, реализующей подсчет количества единиц в байте

По окончании выполнения программы мы видим окно, говорящее о том, что наша программа успешно выполнена до команды HLT. Конечный результат мы можем наблюдать в регистре B.
