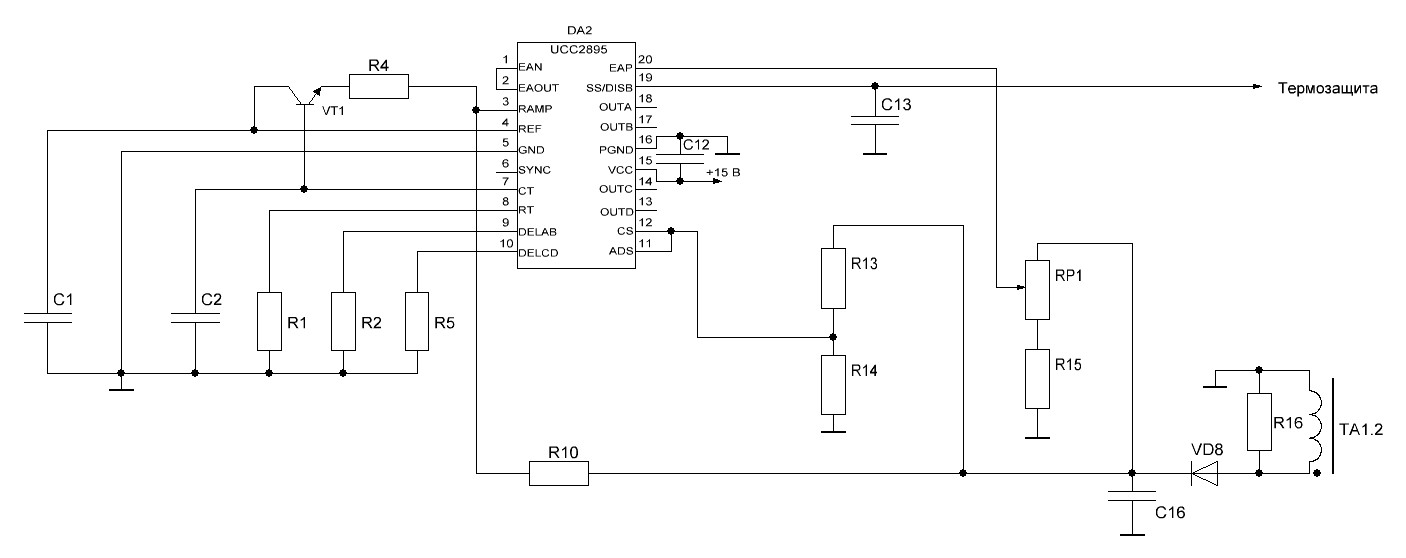

5. Микроконтроллер ucc2895

Частота ШИМ должна быть в 2 раза больше частоты преобразователя, т. е. 100 кГц.

1. Рассчитаем частотозадающую цепь, состоящую из R1 и C2. Напряжение на СТ имеет пилообразную форму с максимумом, равным 2.35 В. Приблизительно период колебаний генератора можно рассчитать по формуле

R_T = R1 и пусть R1=1.5 кОм.

Гц

с

→ С2 = 1 нФ

2. С1 и С12 –небольшие фильтрующие емкости по 0.1 мкФ. Возьмем конденсаторы Murata RPER71H104K: 0.1 мкФ, 50 В.

3. Рассчитаем задержки между противофазными выходами.

Т. к. адаптивная задержка не модулируется (вывод ADS напрямую соединен с выводом датчика тока CS), то V_DEL = 0.5 В.

нс – максимальное время закрывания силовых ключей

t_DELAY возьмем 300 нс, тогда

кОм → R2=R5=5.6 кОм

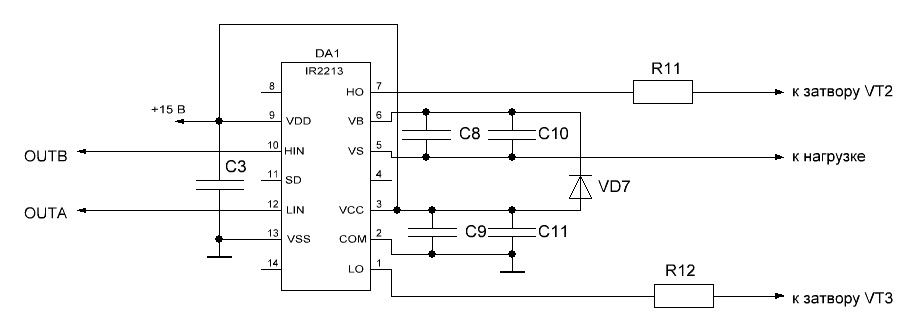

6. Драйверы управления силовыми транзисторами

В качестве драйверов силовых ключей выберем IR2213: V_OFFSET = 1200В, I_OUT+/- = 1.7/2A, V_OUT = 12-20В

С3 –небольшая фильтрующая емкость. Возьмем конденсатор EPCOS B41828A6105M007: 1мкФ, 50В

С8 и С9 – керамический конденсатор Murata GRM55DR61H106K: 10 мкФ, 50 В.

С10 и С11 – электролитический конденсатор EPCOS B41828A6105M007: 1 мкФ, 50 В.

R11 и R12 по 10 Ом.

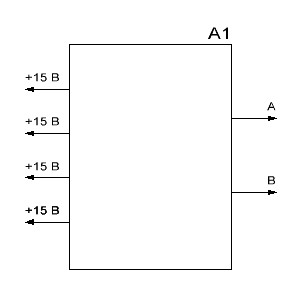

7. Дополнительная плата питания микросхем

Для питания микроконтроллера UCC2895, драйверов IR2213,компараторов LM311 требуется 4 отдельных канала по +15В . Это организовано по вышерасположенной схеме. А1 - вспомогательный источник питания, который запитывается с выхода входного выпрямителя, а на выходе даёт 4 раздельных канала питания по +15 В.

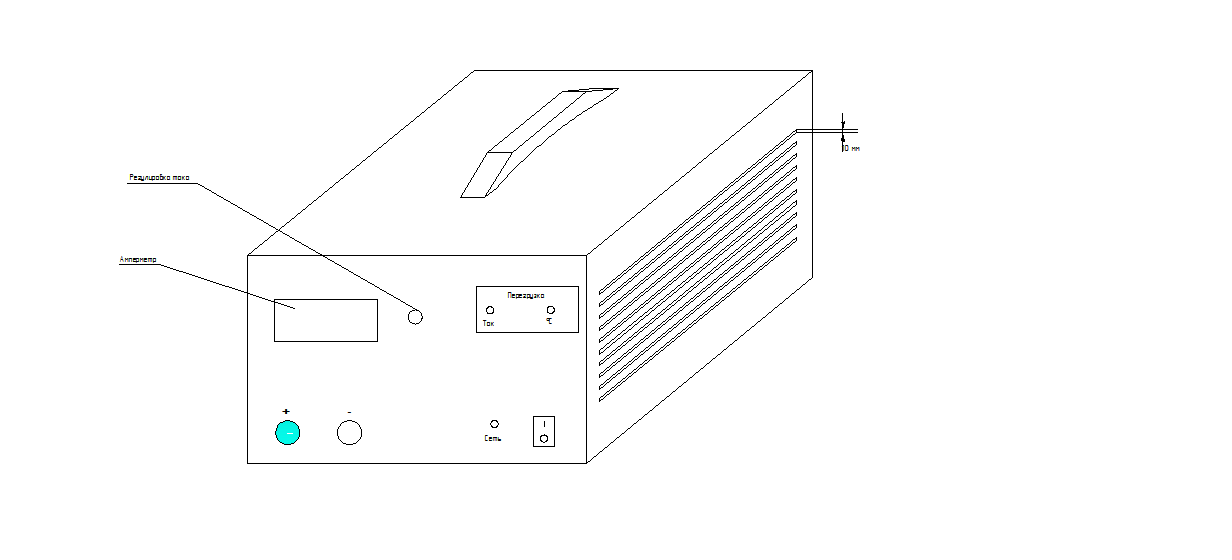

8. Описание конструкции

Степень защиты источника по ГОСТ должна быть не менее IP22, то есть защита от соприкосновения пальцев человека с токоведущими частями и защита от попадания в устройство твердых тел диаметром более 12,5 мм, а также защита от капель воды, падающим под углом не более 15° к вертикали

Конструктивно сварочный аппарат выполнен в виде переносного моноблока и имеет на своей панели управления:

• Кнопку включения аппарата

• светодиодный индикатор "СЕТЬ"

• светодиодный индикатор, предупреждающий о перегреве термонапряженных элементов аппарата

• амперметр для индикации сварочного тока

• светодиодный индикатор сигнализирующий о перегрузке по току

• разъём для присоединения сварочного кабеля

9. Литература

1. В. И. Мелешин Транзисторная преобразовательная техника.

2. Texas Instruments, UCС2895.

3. Браун М. Источники питания, расчет и конструирование.

4. Справочник фирмы Epcos по алюминиевым электролитическим конденсаторам.

5. Интернет: http://www.ti.com/; www.epcos.com; www.vishay.com; http://www.chipdip.ru
