3.4. Объемно-планировочное решение.

Решение разрабатывается на основе функциональной схемы гражданского или технологического процесса производственного здания.

На основании технологической или функциональной схемы и номенклатуры помещений формируется планировочная схема с соблюдением норм и требований технологической связи и блокировки помещений.

Разработка объемного решения заключается в назначении высот помещений с учетом габаритных размеров оборудования, функциональных или технологических требований, с учетом высотного модуля.

В пояснительной записке этой части должны быть отражены:

• габариты здания (размер в плане, количество этажей и их высота, шаг, пролет основных несущих конструкций);

• характер объема здания, обоснование принятого общего композиционного приема в связи с местом расположения, архитектурным и природным окружением, местными традициями;

• характеристика архитектурно-планировочного решения: функциональный процесс, протекающий в здании; группы помещений, их взаимосвязь и изоляция в плане и по этажам; таблица состава и площадей помещений (при необходимости); основные потоки людей, решение вопросов эвакуации и противопожарной безопасности; размещение лестниц, лифтов, ширина коридоров и т.п.

3.5. Конструктивное решение.

В этой части даются обоснования целесообразности принятого конструктивного решения; общая конструктивная схема здания и обеспечение жесткости в продольном и поперечном направлении; унификация конструктивных параметров; принятые модульные размеры. Приводится также характеристика всех принятых конструктивных элементов здания: фундаментов (тип конструкции, материал, глубина заложения и т.д.); стен (статика работы, материал, конструкция); перекрытий (тип конструкции, материал, состав элементов, размеры); конструкции крыши (тип, несущие элементы, материал, размеры, утеплитель, кровля); лестниц, перегородок, окон, дверей, витражей и т.д.

При описании конструкций следует указывать марку материала, ГОСТ, серию изделия, условия увязки и стыковки с другими элементами. В конструктивную часть пояснительной записки рекомендуется включать спецификации основных сборных элементов, примененных в проекте и не вошедших в графическую часть.

К схемам составляют спецификации по форме 7 / 3 /.

Форма 7

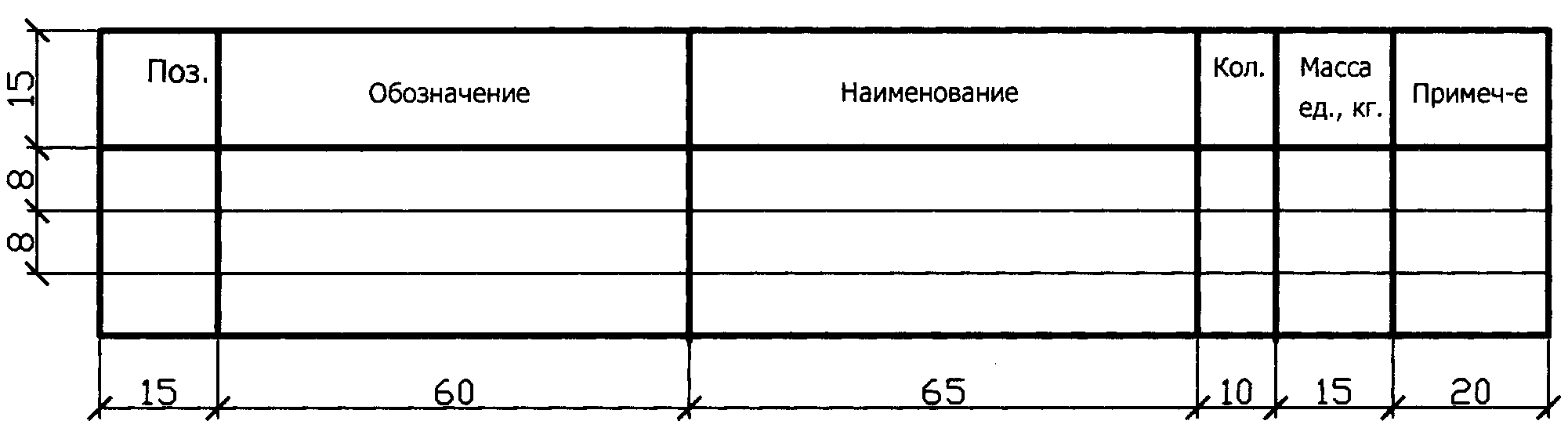

Спецификация сборных элементов

В спецификации указывают:

• в графе «Поз.» – позиции (марки) элементов конструкций, установок;

• в графе «Обозначение» – обозначение основных документов на записываемые.

3.6. Внутренняя отделка.

По согласованию с руководителем составляется ведомость отделки помещений в таблице по форме 1 / 4 /.

Форма 1

Ведомость отделки помещений

Примечания: количество граф определяется наличием элементов интерьера, подлежащих отделке. Площади отделки помещений рассчитываются по соответствующим нормативным документам.

Здесь же приводится экспликация полов по форме 4 / 4 /и план полов, если они не вошли в графическую часть:

Форма 4

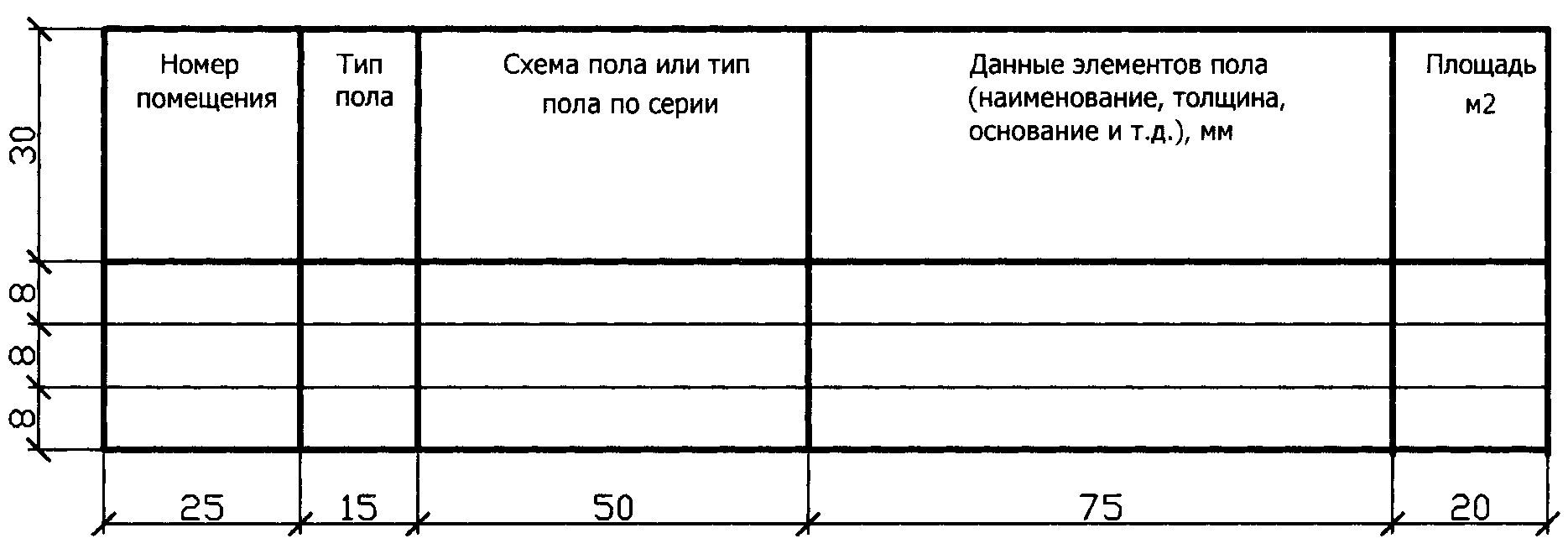

Экспликация полов

3.7. Наружная отделка.

Внешний облик зданий связан с его внутренней планировочной структурой, конструкциями, материалами и методами строительства.

Выявление архитектурного образа здания должно основываться на применении объемно-пространственных форм, разнообразных ритмических и пластических построений, соответствующих его структуре, а также композиции всего комплекса в целом, элементом которого оно является.

Усиление выразительности создается различными приемами размещения и группировки окон, балконов, эркеров, лоджий, козырьков, фонарей и т.д., а также выделением частей фасадов выступами, разной фактурной отделкой или цветом поверхностей, отвечающих композиционному строю здания.

В пояснительной записке следует дать решение наружной отделки фасадов, описать используемые приемы, материалы, дать цветовое решение.
