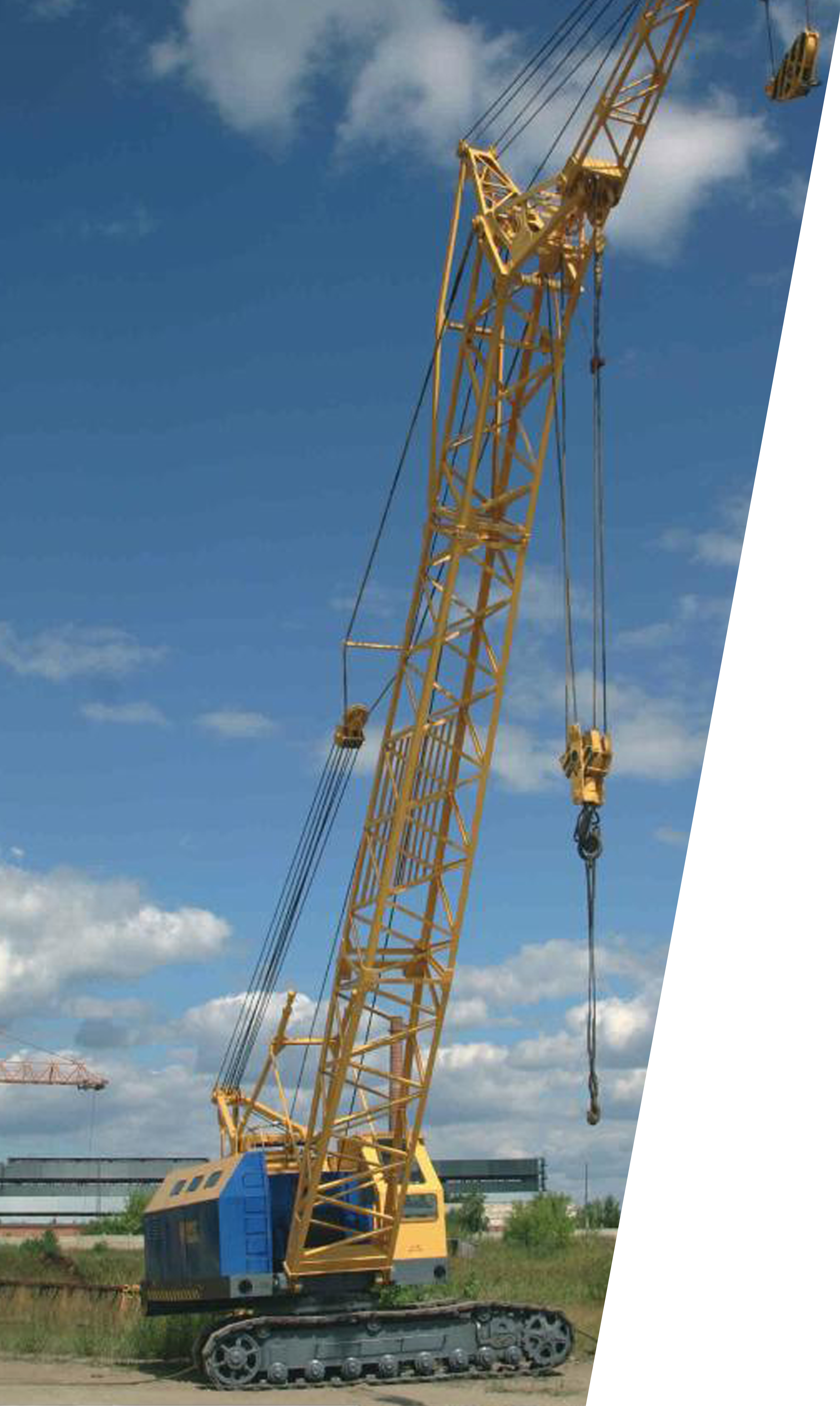

Гусеничный монтажный кран мкг-25 Описание и технические характеристики
К
ран
МКГ-25 - дизель-электрический
грузоподъем-ностью 25 т,
оснащен основным и вспомогательным
крюками.
Все исполнительные меха-низмы
крана приводятся от дизель-электрической
установки переменного тока ДЭС-60Р с
генератором ЕСС-5-92-6М101 мощностью 50 кВт.
Предусмотрена возможность питания
крановых двигателей от внешней сети
через гибкий шланговый кабель и кольцевой
токоприемник.
Кран может перемещаться с грузом на крюке, если стрела расположена вдоль ходового устройства.
Кран оснащен основной стрелой 12,5 м. С помощью секций (двух 5-метровых и одной 10-метровой) ее можно удлинять до 17,5; 22,5; 27,5 и 32,5 м. Стрела имеет Г-образный наголовник, на котором закрепляется неуправляемый 5 - метровый гусек вспомогательного подъема. По авто-дорогам кран перевозят двумя поездами: на полуприцепе 1ПП-12,5 - стрелу, гусек и противовес, на трейлере ЗПТ-40-206 - поворотную часть и ходовое устройство в сборе, которые самоходом въезжают на трейлер. При перевозке по железной дороге кран без разборки (со снятой кабиной) устанавливают на одну 60-тонную платформу, а стрелу, гуськи - на двух платформах.
Технические характеристики крана мкг-25
Грузоподъемность, т |
25,0 - 5,2 (5,0) |
Вылет (наименьший - наибольший), м |
4,2 - 11,9 (5,1 - 13,5) |
Наибольшая высота подъема, м |
12,0 - 7,0 (12,0 - 6,6) |
Длина стрелы, м |
12,5 |
Скорость подъема (опускания), м/мин: |
|
..наибольшая |
6,0 (16,8) |
..наименьшая |
0,9 (1,1) / (5,0) |
Частота поворота, об/мин |
0,6 |
Скорость передвижения, км/час |
0,8 |
Дорожный просвет, мм |
450 |
Габаритные размеры ходового устройства, мм: |
|
..длина |
4700 |
..ширина |
3210 |
..ширина трака |
625 |
Преодолеваемый уклон пути, град. |
11 |
Двигатель: |
|
..модель |
Д-108 |
..наибольшая мощность, л.с. |
108 |
Тип привода |
электрический |
Габаритные размеры в транспортном положении, мм: |
|
..длина |
--- |
..ширина |
3210 |
..высота |
3790 |
Рабочая масса, т |
39 |
Масса противовеса |
11,7 |
Среднее давление на грунт, кгс/см2 |
0,8 |
Техническая характеристика крана мкг-25 при работе со сменным стреловым оборудованием
|
Удлиненные стрелы 17,5 м и 32,5 м |
Основная и удлиненные стрелы с гуськом 5 м |
Грузоподъемность, т, при вылете |
||
..наименьшем |
20,0 - 10,0 |
5,0 |
..наибольшем |
4,5 - 2,5 |
2,4 - 1,5 |
Вылет, м: |
||
..наименьший |
4,0 - 4,5 |
8,0 - 8,7 |
..наибольшем |
12,0 - 14,5 |
17,8 - 21,0 |
Высота подъема крюка, м, при вылете |
||
..наименьшем |
17,0 - 32,0 |
15,5 - 35,0 |
..наибольшем |
13,9 - 29,5 |
|
