Нанесение размеров, допусков, шероховатости.
Когда будет получено нужное изображение, можно переходить к оформлению чертежа. Сначала нанесем размеры, привязывая их к линиям построения, узлам и линиям изображения.
Выберите команду: Dimension: Создать размер из текстового меню или из панели инструментов: Стандартная.
Клавиатура |
Текстовое меню |
Пиктограмма |
<D> |
«Чертеж | Размер» |
|
Т
еперь
можно выбрать любые две линии построения
(или линии изображения) для простановки
линейного или углового размера. Выберите
две крайние прямые линии на главном
виде с помощью
.
Вы увидите, как вместе с курсором начал
перемещаться появившийся размер.
Зафиксируйте его положение нажатием
.
В появившемся на экране диалоговом окне
можно задать различные значения
параметров размера. После установки
нужных значений нажмите кнопку
,
и увидите на экране размер.
Диаметры и радиусы проставляются также просто. В команде Dimension подведите курсор к нужной окружности и нажмите <C> или . Окружность выберется, и за курсором будет перемещаться изображение размера.
Клавишами <R>
и <D>
или соответствующими пиктограммами
и
в автоменю можно переключаться из режима
простановки радиуса в режим простановки
диаметра и обратно.
Клавишей <M> можно задать вид проставляемого размера. Клавиша <Tab> поможет вам установить выносную полку в нужном направлении.
Д
ля
простановки на чертеже обозначения
допуска
или базы
необходимо использовать команду
FOrmlimits: Создать допуск поверхности.
Учтите, что выносная линия, на которой
должно располагаться обозначение,
должна быть нанесена как обычная линия
изображения с тем типом стрелки, который
вам необходим. Сам же допуск привязывается
к узлу, который, как правило, является
ограничивающим узлом нанесенной вами
выносной линии.

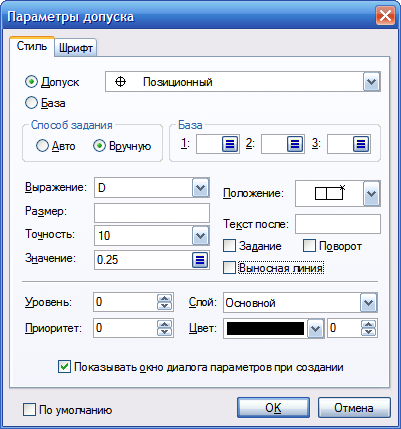

Простановка обозначения начинается с выбора узла, к которому будет привязано обозначение. Это осуществляется нажатием или <N> (курсор при этом должен указывать на необходимый узел). После этого идет ввод параметров. В зависимости от выбора вида допуска (база или допуск) часть параметров, находящихся на данной закладке, будет различен.
С помощью опции
(<D>)
можно установить связь значения
выбранного допуска с нужным обозначением
размера. Опция
(<K>)
разрушит такую связь.
С
ледует
отметить, что выноска является отдельным
элементом обозначения. Поэтому вы можете
задать параметры выноски и выбрать её
отдельно для редактирования или удаления.

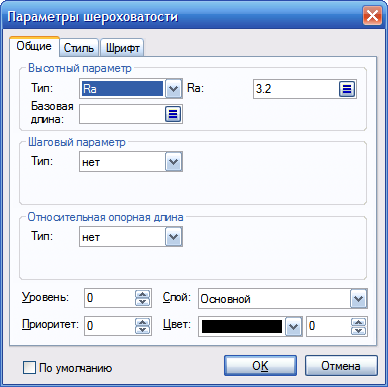

По своему характеру простановка символов обозначения шероховатости похожа на допуски. Сначала задаётся положение и привязку шероховатости, а затем задаёте её параметры. Для того чтобы проставить шероховатость, необходимо войти в команду ROughness: Создать шероховатость. При нанесении шероховатостей также задается привязка к элементам построения и изображения чертежа. Способ привязки реализуется клавишами <L> (привязка к линии), <N> (привязка к узлу), <O> (привязка к окружности), <D> (привязка к размеру) и <K> (отмена привязки к элементу, то есть привязка к абсолютным координатам). Для простановки шероховатости после выбора элемента привязки и указания позиции знака нужно нажать . При этом на экране появляется меню параметров, которые должен задать пользователь.
