Міністерство освіти і науки, молоді та спорту україни Сумський технікум харчової промисловості нухт
Спеціальність № 5.05020201
Зошит звітів
по виконанню лабораторних та практичних робіт з предмету
„ МОНТАЖ ТА ЕКСПЛУАТАЦІЯ СИСТЕМ АВТОМАТИЗАЦІЇ ”
3 Курс іі семестр
Студента (ки)
Гр._________ ________________
Викладач ________________
ЗМІСТ
-
Практична робота №1
Практична робота №2
Лабораторна робота №1
Лабораторна робота №2
Практична
робота № 1.
Виконання схем імпульсних ліній трубних проводок вимірювання витрати рідини.
Завдання
Накреслити в масштабі схеми підключень дифманометрів до ЗП за наступними вихідними даними:
вимірювальне середовище - рідина,
з
вужуючий
пристрій змонтовано на горизонтальній
дільниці трубопроводу 150 мм;
дифманометр встановлено нижче ЗП на 5 м і зміщено вправо від ЗП на 2 м;
дифманометр встановлено вище ЗП на 3 м і зміщено вліво від ЗП
на 2 м.
Теоретичні відомості

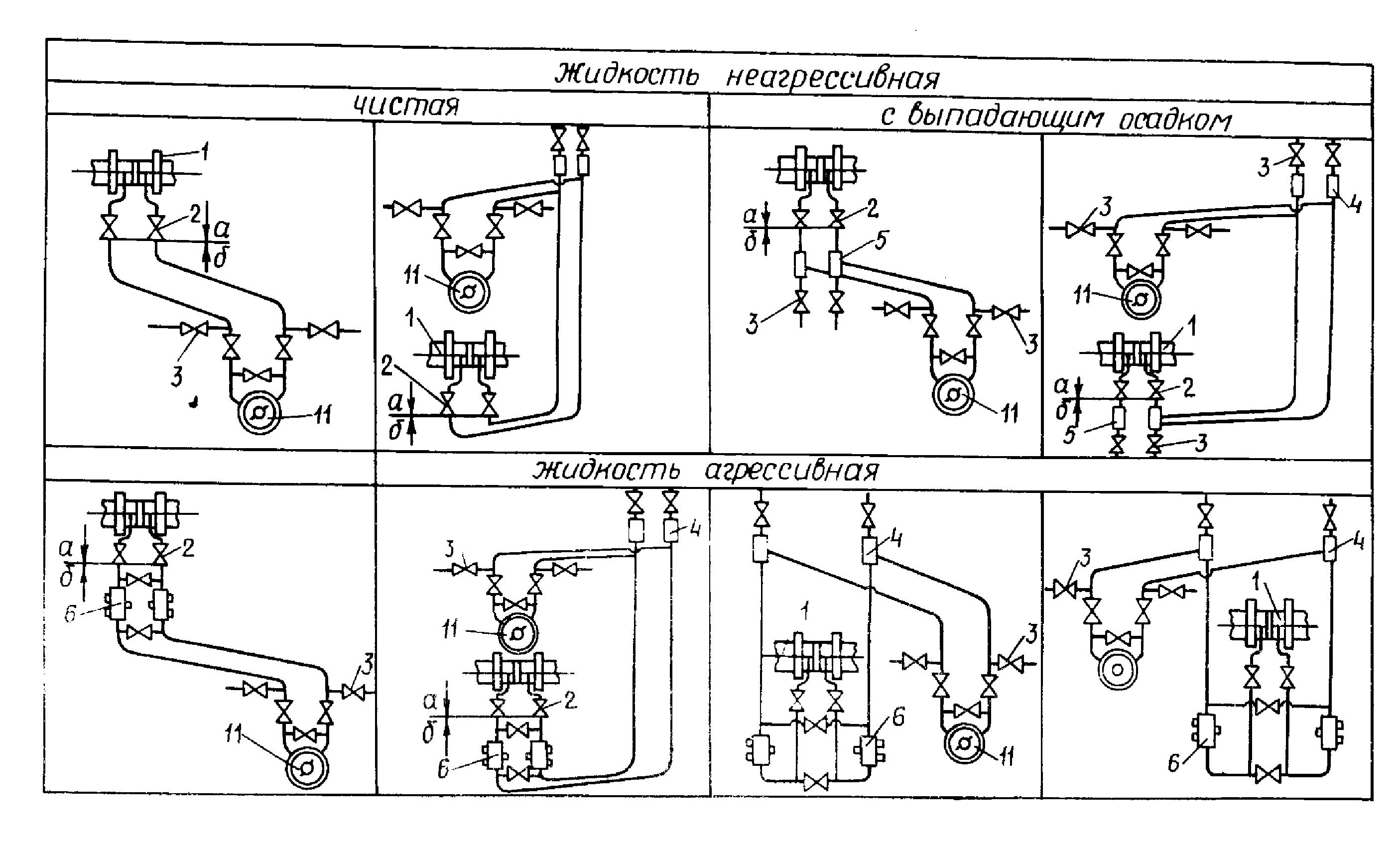

Типові схеми імпульсних трубних проводок для виміру витрати рідин
1-звужуючий пристрій; 2-запірний вентиль; 3- продувний вентиль; 4-газозбірник; 5-відстійна посудина; 6-разділювальна посудина; 7-вологозбірник; 8-конденсаційна посудина; 9-трубка для збору конденсату, 10-теплоізоляція, 11-дифманометр.
Результати виконання роботи.
Практична робота № 2.
Виконання монтажу трубних проводок.
Завдання 1.
Накреслити в масштабі схеми підключень дифманометрів до ЗП за наступними вихідними даними:
вимірювальне середовище - газ ,
з
вужувальний
пристрій змонтовано на горизонтальній
дільниці трубопроводу 200 мм;
дифманометр встановлено вище ЗП на 5 м і зміщено вліво від ЗП на 3 м;
дифманометр встановлено нище ЗП на 4 м і зміщено вправо від ЗП на 2 м.
Теоретичні відомості.
Типові схеми імпульсних трубних проводок для виміру витрати газів
1-звужуючий пристрій; 2-запірний вентиль; 3- продувний вентиль; 4-газозбірник; 5-відстійна посудина; 6-разділювальна посудина; 7-вологозбірник; 8-конденсаційна посудина; 9-трубка для збору конденсату, 10-теплоізоляція, 11-дифманометр.
Завдання 2.
При вимірюванні витрати рідини витратомірами змінного перепаду тиску в одному випадку ДМ встановлено нижче ЗП, а в іншому - вище ЗП. Чи буде відрізнятися при одній й тій же витраті перепад тиску на дифманометрах за рахунок різних гідростатичних тисків в імпульсних трубках? Пояснити чому. Накреслити відповідні схеми підключень дифманометрів до ЗП.
