Порядок расчета

-вычерчивается схема:

-расставляются нагрузки;

-выбирается главная расчетная ветка ( по самому нагруженному и удаленному стояку в однотрубной системе, по самому удаленному и нагруженному прибору первого этажа в двухтрубной системе);

-нумеруются участки ( номер участка меняется с изменением расхода);

-результаты расчетов сводятся в таблицу

-ведется увязка, увязка заключается в равенстве сопротивлений в точке схода.

Для лучшей увязки системы нужно ориентироваться на следующие значения динамического давления.

Р_дин= 40-120 Па - на стояках главной расчетной ветки;

Р_дин= 10-40 Па – на магистралях главной расчетной ветки.

При увязке Р_дин может иметь любые значения.

Для начала расчета можно ориентироваться на значения диаметров стояков:

Q_ст = до 6000 Вт – Ø=15мм

Q_ст = 6000 – 14000 Вт – Ø=20мм

Q_ст > 14000 Вт – Ø=25мм. Результаты расчетов сводятся

Расчет системы отопления методом характеристик сопротивлений

Расчет ведется по формуле:

H_расп. ≥Н_сист , Па

Н_сист=SG² (7.3)

где G- расход воды с системе:

G=0,86Q_сист/t_г-t₀, кг/ч (7.4)

S – характеристика сопротивлений, Па/(кг/ч)²

Характеристика сопротивления для типовых узлов принимается по таблице 5[7] – для чугунных радиаторов, по таблицам 8,9,10,11,12[7] – для конвекторов, для нетиповых узлов:

S=A (λl/d+ ∑ζ_т., Па/ (кг/ч)²

где A- удельный скоростной напор по таблице 4[7];

λld- по таблице 4[7];

∑ζ_т – сумма коэффициентов местных сопротивлений подчитывается по таблице 2[7] по виду сопротивления. Результаты расчетов сводятся в таблицу 7.2- расчет методом характеристик сопротивлений.

Расчет методом удельных потерь давлений:

Расчет ведется по формуле:

H_расп. ≥Н_сист , Па

Н_сист=∑(Rl+z), Па (7.5)

где К – удельные потери на трение Па/м таблица 2.1[4];

l- длина участка, м;

Z- потеря давления на местные сопротивления – таблица 2.3[4];

Результаты расчетов сводятся в таблицу 7.3 –расчет методом удельных потерь давлений.

Таблица 7.3 Расчет методом удельных потерь давлений.

7 Расчет элеваторного узла

Расчет ведется в следующей последовательности:

7.1 Коэффициент смешения:

U=1,15(Т1-t_смеси)/( t_смеси- t_обр) (8.1)

где Т1 – температура горячей воды в теплосети;

t_смеси- температура горячей воды в местной системе;

t_обр- температура обратной воды в местной системе.

Расход воды в местной системе:

Q_сист=0,86*Q_здания/(t_см- t_обр), кг/ч (8.2)

7.2 Приведенный расход воды в системе

G_прив=G_сист/√Н_си//10⁴, кг/ч (8.3)

где Н_сист- сопротивление системы отопления, Па

Н_сист=1,2 Н_расч

Н_сист- из гидравлического расчета.

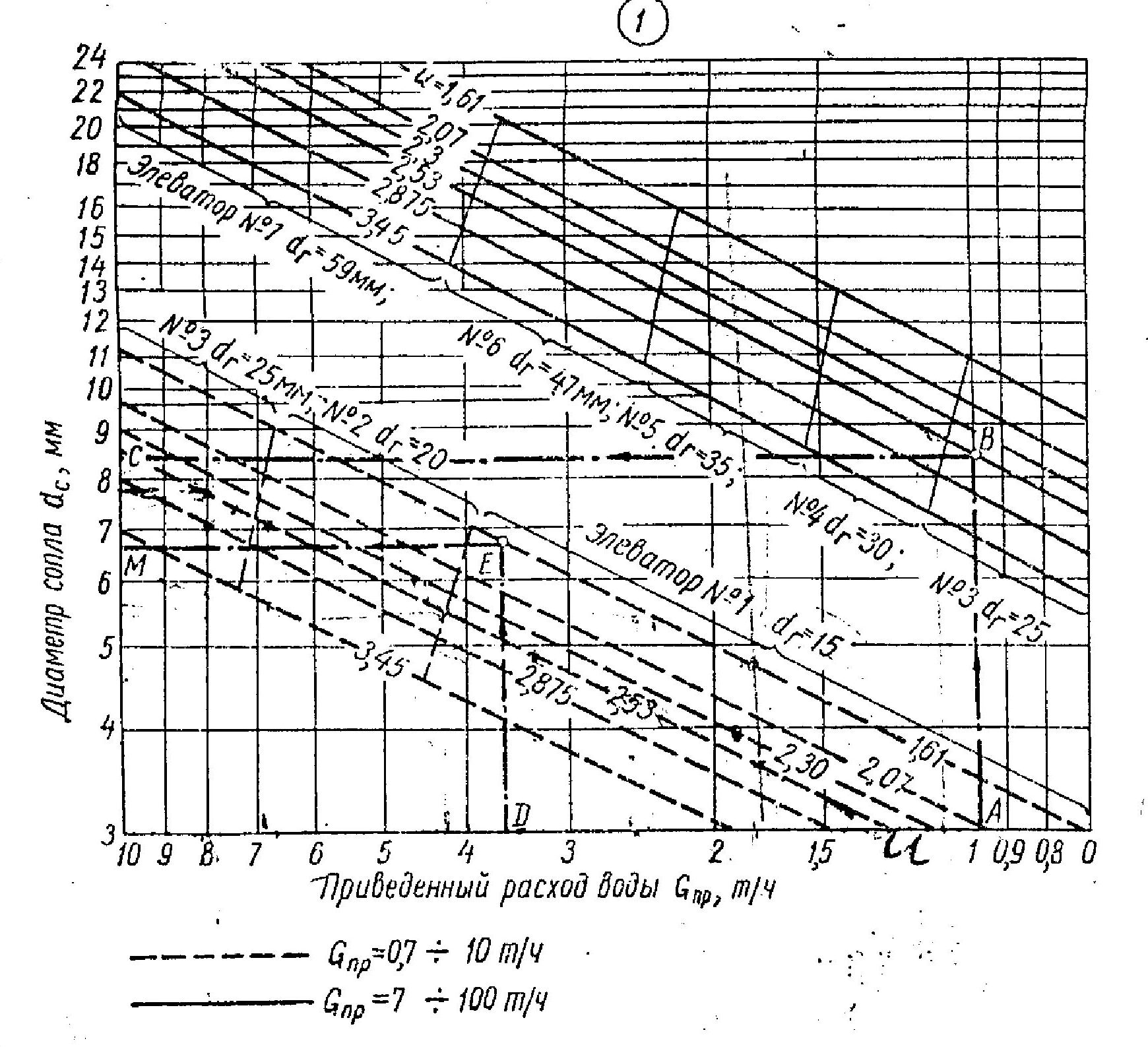

Далее по номограмме для подбора элеваторов определяется номер элеватора (N_эл), диаметр горловины (D_горл), диаметр сопла(D_с). По формуле :

Где, G_c- расход теплоносителя в системе отопления после элеваторного узла ,по формуле

расчетное давление в системе отопления

для циркуляции теплоносителя ,кПа

Например: Теплопотери здания Q_общ=144 852 Вт, Н_сист. = 6 195 Па,

Т₁ – t₀=150-70°C, t_см – t_обр. =95-70°C.

N_{эл -} ? D_горл - ? D_с -?

U= 1,15(150 - 95)/(95 -70)=2.53;

Q_сист=0,86*144 852/ 95 – 70= 4696 кг/ч;

G_прив=

Выбираем N_эл =2; D_горл=1 см; D_ф=20см, q_cеч= 7мм..
