Содержание
-
1. Исходные данные, характеристика объекта.
2. Расчет строительных конструкций..
3. Расчет теплопотерь через строительные конструкции.
4. Выбор, обоснование и конструирование схемы систем отопления.
5. Расчет нагревательных приборов.
6. Гидравлический расчет системы отопления.
7. Расчет элеваторного узла.
8. Список литературы.
1. Исходные данные, характеристика объекта
Согласно заданию на курсовое проектирование требуется запроектировать систему отопления 4-этажного лабораторного корпуса с нижней разводкой в г.Ижевске. Здание 4-этажное; высота этажа 3м.; стены кирпичные; перекрытия сборные железобетонные без чердачные; утеплитель минерало – ватные .Пол над подвалом досчатый; толщина воздушного слоя 50мм.
Окна двойные в ПВХ переплетах.
Входные двери двойные с тамбуром между ними, размером 1,4ĥ2.
Климатические характеристики местности приняты по СНиП-23-01-99 [1]
2. Расчет строительных конструкций
Задача расчета строительных конструкций - определение коэффициента теплопередачи наружных ограждений.
Коэффициент теплопередачи ограждения (К) - это мощность теплового потока через один квадратный метр ограждения при разнице температур в 1˚С.
К=1/Rог, Вт/м2˚С (2.1)
где Rогр -термическое сопротивление ограждения:
Rогр=1/αв+1/ αн +δ1/λ1+ δ2/λ2+… δn/λn , м2˚С/Вт (2.2)
αв – коэффициент тепловосприятия (теплоотдачи) внутренней поверхности стены по таблице 4 (3), Вт/м2˚С;
αн– коэффициент тепловосприятия (теплоотдачи) наружной поверхности стены по таблице 6(3), Вт/м2˚С;
δ1, δ2 …– толщина слоев ограждения;
λ1,λ2…-коэффициенты теплопроводности материала слоя (Вт/м2˚С) по приложению 3 [3], графа А или Б. Указателями графы А и Б является карата климатологии России и приложение 2 [3].
Для получения минимальной толщины ограждения при отсутствии конденсации влаги в расчет вводится RO.тр по градусо - суткам отопительного периода (ГОСП).
Градусо -сутки отопительного периода:
ГОСП=(tв-tоп)Zоп (2.3)
где tв – температура внутреннего воздуха в помещении;
tоп – среднесуточная температура отопительного периода при значении <=8˚С по [1] приложения 1;
Zоп – продолжительность отопительного периода по приложения 1[1].

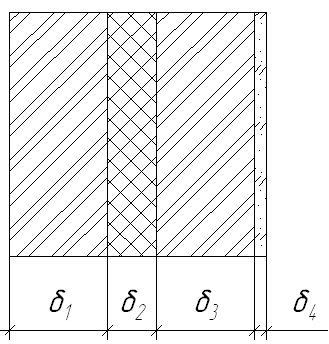

2.1 Расчет коэффициента теплопередачи наружной стены
1.Градусо-сутки отопительного периода: ГСОП=(tв-tо.п.)*z ГСОП =(18+5,6)*222=5239 2.Значение Rотр по таблице 1 б [3]. Rотр=3 Вт/м2 с интерпoляцией: Rотр=3*5239/6000=2,6 (м 2 оС)/Вт 3.В расчет принимаем значение: Rотр=3 (м 2 оС)/Вт Приравнивается Rо=Rотр=3 (м 2 оС)/Вт 4.Минимальная толщина утеплителя стены из формулы: Rо=1/в+1 /1+2/2+3/3+4/4+1/н ,отсюда: 2=2*(Rотр-1/в-1 /1-3/3-4/4-1/н) 2=0,052*(3,3-1/8,7-1/23-0,01/0,76-0,25/0,7-0,25/0,7)=0,1м. 5.Коэффициент теплопередачи ограждения находится по формуле: К=1/Rотр; К=1/2,6=0,4 Вт/м оC.
|

Исходные данные:
г. Ижевск, гр.А
2=?
1=3=0,25 м
к =0,7 Вт/м2 приложение 3 [3].
шт =0,01
шт =0,76 Вт/м2 приложение 3 [3].
Ут.=0,052 Вт/м2 приложение 3 [3].
tв=18 оС таблица 1 [1]
tн=-34 оС таблица 1 [1]
tо.п.=-5,6 оС таблица 1 [1]
z=222 дня таблица 1 [1]
в=8,7 Вт/(м2 оС) таблица 4 [3]
н=23 Вт/(м2 оС) таблица 6 [3]
Градусо-сутки отопительного периода:
