1.4. Расчет и выбор ламп и светильников для проектируемых помещений

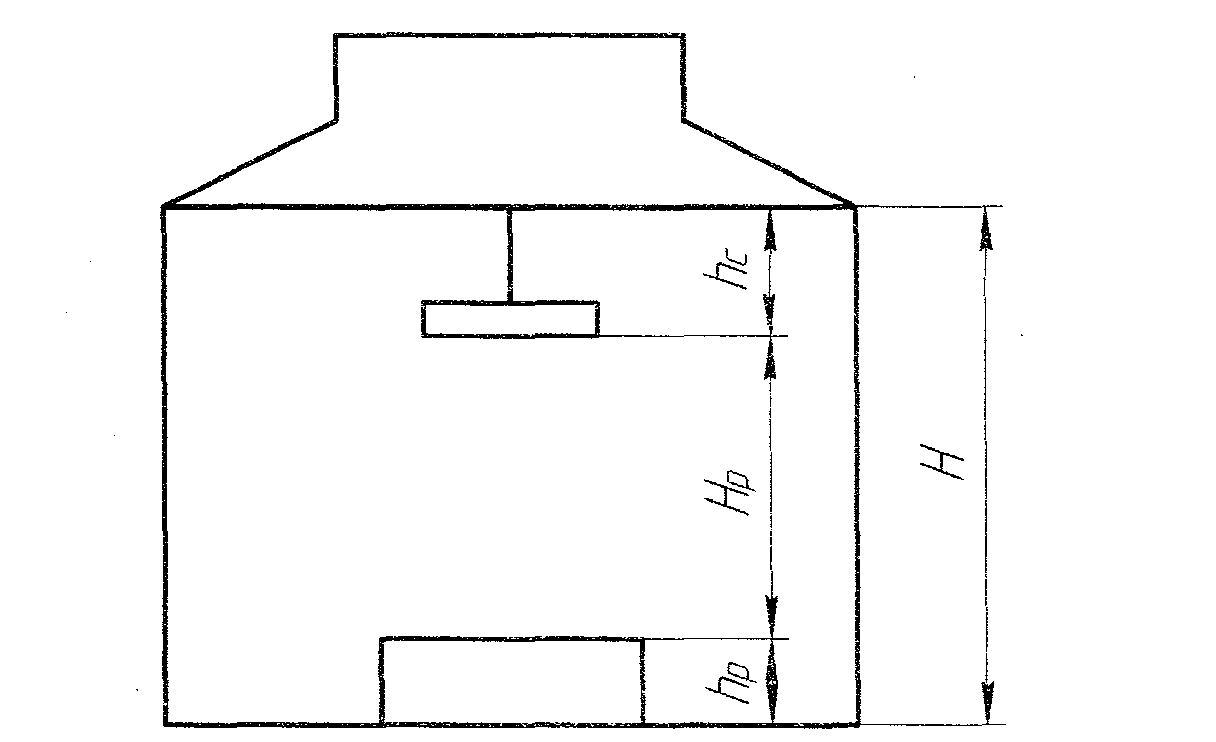

Рисунок 1 – Расчетная схема подвеса светильников

Исходные данные:

Площадь цеха: S=А х В; (1)

Где: А – длина цеха (м),

В – ширина цеха (м),

Н₁ – высота промышленного помещения Н₁ = 8м.

Н₂ - высота бытовых помещений Н₂ = 3.6м

S=30*48=1440 м².

Среда в цехе нормальная с коэффициентами отражения: ρ_п=50 %, ρ_с=30 %, ρ_п =10 %,

Система освещения – комбинированная, вид освещения: рабочее и аварийное.

Расчет освещения промышленной зоны ведем методом коэффициента использования для каждого отделения.

Для освещения промышленной зоны в качестве источников света выбираем лампы

ДРЛ250, тип светильника ЛСП-02.

Для создания благоприятной среды в цеху выбираем освещенность: Е=300 ЛК.

Определяем расчетную высоту h (расстояние от рабочей поверхности до источника света) расчётная высота будет:

h = H- h_c – h_p , м (2)

Где: Н₁ =8 м – высота от пола до потолка станочного отделения,

Н₂ =3,6 м – высота от пола до потолка бытовых помещений,

hс=1м. – высота свеса светильников,

hр=0,8 м. – высота рабочей поверхности.

Определяем индекс помещения:

(3)

Определяем коэффициент использования для расчетных значений 𝓲 по таблице справочника:

При условии ρ_п=50%, ρ_ст=30 %, р_и = 10%

₁ = 0,8

_{2, 3,4,6,8,9,} = 0,73

₅ =0,8

₇ = 0,6

=

Определяем значение L:

L=λ*Hp (4)

L=1,1*H₀₁=6,27 – для технических помещений.

L=1*H₀₂=2,8 – для бытовых помещений.

Определяем количество рядов:

(5)

где – l=(0,3÷0,5)*L

l₁=0,5*L₁=3,13 – для технических помещений.

l₂=0,4*L₂=0,84 – для бытовых помещений.

Определяем количество ламп в ряду:

(6)

ламп

лампы

лампы

лампы

лампы

лампы

лампы

лампы

лампы

Определяем расстояние между светильниками для принятых ламп:

(7)

Определяем общее число ламп:

N=R_ст*N_R1 (8)

N₁=7*5=35

N₂=3*3=9

N₃=9

N₄=9

N₅=9

N₆=9

N₇=6

N₈=9

N₉=9

Определяем расчётное значение светового потока 1 лампы в каждом помещении:

Ф_лр= (9)

Где Кз=1,4

Z=1,5 – для ДРЛ.

Z=1,1 – для люминесцентных ламп.

Ф_лр1= =25515

Ф_лр2= =2109,59

Ф_лр3=2109,59

Ф_лр4=1687,67

Ф_лр5=1140,74

Ф_лр6=843,84

Ф_лр7=679,41

Ф_лр8=1687,67

Ф_лр9=2109,59

Определяем общую установленную мощность:

(10)

Определяем удельную мощность :

(11)

Определяем максимальную активную мощность:

(12)

Определяем максимальную реактивную мощность:

(13)

Определяем полную мощность:

(14)

Определяем максимальный ток:

(15)

Данные расчетов станочного отделения заносим в таблицу 3

Таблица 3 – Данные расчетов промышленных помещений

Наименование помещения	S, м2	Pуд, Вт/м²	Pл, Вт	Pу, Вт	Pм, кВт	Qм, кВАр		Sм, кВА	Iм, А	n, шт.
Станочное Отделение	1134	15,43	250	17500	15,68	5,17		16,51	75,05	14
Итого	1134	15,43	250	17500	15,68	5,17	16,51		75,05	14

Данные расчетов бытовых помещений заносим в таблицу 4

Таблица 4 - Данные расчета освещения бытовых помещений

№ п/н	Наименование помещения	S, м2	Pу, Вт		Pм, Вт	Qм, ВАр	Sм, ВА	Iм, А	n, шт
1.	Бытовка	36	360		322,56	106,44	339,66	1,54	3
2.	Администрат.	36	360		322,56	106,44	339,66	1,54	3
3.	Комната отдыха	36	360		322,56	106,44	339,66	1,54	3
4.	Склад	72	360		322,56	106,44	339,66	1,54	3
5.	ТП	36	360		322,56	106,44	339,66	1,54	3
6.	Щитовая	18	240		215,04	70,96	226,44	1,03	2
7.	Инструментальная	36	360		322,56	106,44	339,66	1,54	3
8.	Заточная	36		360	322,56	106,44	339,66	1,54	3
	Итого:	306		2760	2472,96	815,76	2604,06	11,81	23

Таблица 5 - Итоговая световая нагрузка

Осветительный участок	n, шт.	S, м2	Pм, Вт	Qм, ВАр	Sм, ВА	Iм, А	Pу, Вт
Промышленные помещения	14	1134	7840	2587	8250	37,5	8750
Бытовые помещения	23	306	2472,96	815,76	2604,06	11,81	2760
Итого:	37	1440	10312,9	3402,76	10854	49,31	11520
