III. Контроль качества сварной заготовки.

3.1.Исходные данные:

Вариант детали №114

Материал СТ 3

Масса 40,5кг

Выпуск 35штук

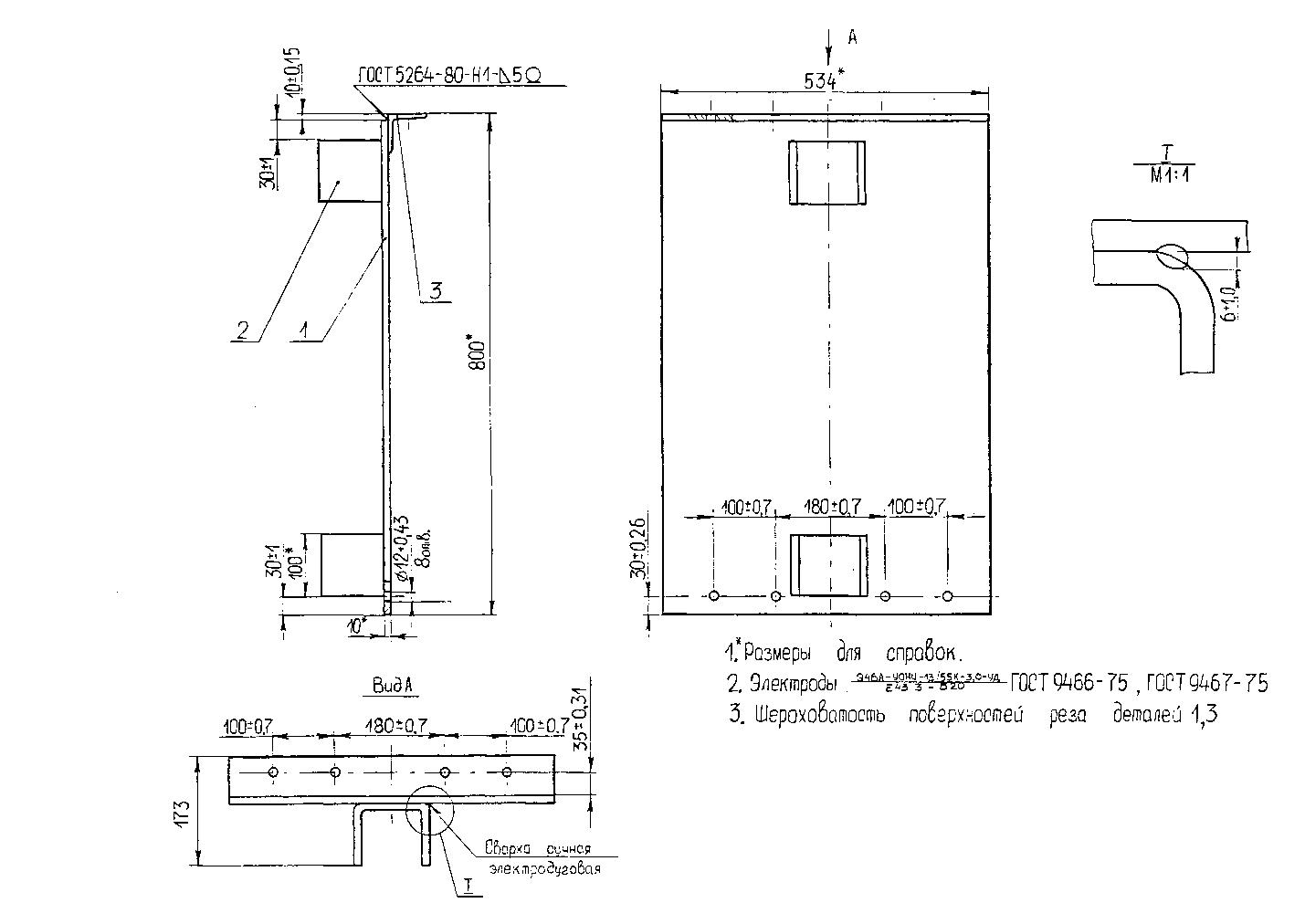

Рис.3 Стенка

3.2.Анализ служебного назначения изделия:

Стенка служит для закрепления на ней вспомогательных элементов. Стенка состоит из площадки 12 с приваренными к ней двумя швеллерами. Один из вариантов использование данной стенки является размещение и закрепление на ней какого - либо изделия для дальнейшей механической обработки. Изделие упирается в уголок 4 и фиксируется при помощи штырей по отверстиям 16, 17,18, 19.

Стенка образуется поверхностями 1-21. Поверхности 1, 2, 3, 9, 10, 12, 13, 14, 15, 20, 21 являются формообразующими поверхностями.

В данном случае основными являются поверхности 4, 5, 6, 7, 8, 11, 16, 17, 18, 19. Поверхности 1, 2, 3, 9, 10, 12, 13, 14, 15, 20, 21 являются вспомогательными.

3.3.Определение типа производств:

Тип производства предварительно определяется по массе и программе выпуска изделия. Масса изделия равна 40,5 кг, выпуск изделия 35 штук в год.

Предварительный выбор типа производства

Тип производства	Число изготавливаемых сварных узлов в год
	тяжелых (масса свыше 100 кг)	средних (масса от 10 до 100 кг)	легких (масса менее 10 кг)
Единичное	до 5	до 10	до 100
Мелкосерийное	5–100	10–200	100–500
Среднесерийное	100–300	200–500	500–5000
Крупносерийное	300–1000	500–5000	5000–50000
Массовое	свыше 1000	свыше 5000	свыше 50000

Число обрабатываемых деталей одного типа размера в год 35 штук. Обрабатываемые детали средней массы до 200 кг. Следовательно производство – Мелкосерийное.

Мелкосерийное производство характеризуется ограниченной номенклатурой изделий, изготовляемых периодически повторяющимися партиями, и сравнительно большим объемом выпуска. Характерным признаком мелкосерийного производства является выполнение на рабочих местах нескольких повторяющихся операций. При мелкосерийном производстве используется универсальное оборудование, оснащенное как специальными, так и универсальными и универсально-сборными приспособлениями, что позволяет снизить трудоемкость и себестоимость изготовления изделия. В мелкосерийном производстве технологический процесс изготовления изделия преимущественно дифференцирован, т.е. расчленен на отдельные самостоятельные операции, выполняемые на определенном оборудовании.

3.4.Анализ физико-механических свойств. Химический состав материала: Химический состав в % материала стали 3 (ст3)

C	Si	Mn	Ni	S
0.14-0.22	0.05-0.17	0.4-0.65	до 0.3	до 0.05

P	Cr	Cu	As
до 0.04	до 0.3	до 0.3	до 0.08

Механические свойства при Т=20oС стали 3 ( СТ3)

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
-	мм	-	МПа	МПа	%	%	кДж / м2	-
Прокат горячекатан.	до 20		370-480	245	26			Состояние поставки
Прокат горячекатан.	20-40			235	25			Состояние поставки
