Тема 8.8 « Эксплуатация машин и оборудования производственных предприятий»
Асфальтобетонный завод (АБЗ) — производственное предприятие (комплекс машин, зданий и сооружений), предназначенное для изготовления асфальтобетонных и битумоминеральных смесей, используемых при строительстве иремонте асфальтового покрытия. На АБЗ осуществляются следующие технологические операции: приём и хранение материалов для приготовления асфальтобетонной смеси; дробление (при необходимости) и сортировка щебня и песка; дозировка и подача в бункер материалов (а для минеральных материалов нагрев и сушка); складирование, хранение (кратковременное) и отгрузка готовой продукции.
Асфальтосмесительная установка — часть основного технологического оборудования АБЗ. Главным параметром установки является её производительность. ГОСТ27945-95 «Установки асфальтосмесительные» устанавливает выпуск смесителей следующей производительностью 12,5, 23, 40, 50, 63, 100, 160, 250 и 400 т/ч. Установки подразделяются на: мобильные и стационарные. В мобильной установке агрегаты монтируются на прицепы и полуприцепы на пневмоходу. Узлы и блоки агрегатов стационарных установок монтируются на фундаментной площадке.
К основному технологическому оборудованию АБЗ также относятся: приёмные устройства для каменных материалов, битума, ПАВ, минерального порошка; площадки для хранения каменных материалов и ёмкости для битума с нагревательным оборудованием и битумными насосами, ёмкости для ПАВ с нагревателями и насосами, ёмкости для минерального порошка и системы для его подачи; машины для подачи каменных материалов в бункеры смесительных установок; устройство для загрузки готовой продукции, накопители готовой продукции; дробильно-сортировочное оборудование (грохот) для каменных материалов.
Тема 8.9 «Эксплуатация машин и оборудования для устройства дорожных одежд»

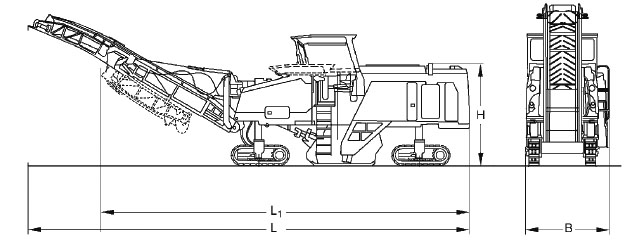

Дорожная фреза (холодная фреза) — дорожная машина, предназначенная для рыхления и измельчения грунта (в том числе асфальто-бетоных покрытий). Делятся на самоходные, навесные и прицепные. Используются для фрезерования (удаления) верхнего слоя дорожных покрытий и, в некоторых случаях, последующего сбора снятого материала для повторного использования. Часто используются при ремонте автомобильных дорог.
Первые дорожные фрезы были созданы компанией Galion Iron Works и напоминали своей формой и размерами грейдер. Вместо ножа на них был установлен фрезеровочный барабан шириной 76 см. Барабан приводился во вращение при помощи крупного гидравлического насоса.
Современные самоходные машины имеют значительно большие размеры (ширина до 2[1]-2,2[2] м) и часто используют четыре приводные гусеницы, между которыми расположен барабан. Фрезеровочный барабан дополнен забрасывающими лопатками, а машина — системой для сбора снятого материала и конвейером для его погрузки в транспортные средства. Наиболее крупные дорожные фрезы имеют производительность до 13 тыс. куб метров в сутки. Глубина фрезерования может достигать 35 см.
Управление дорожной фрезой требует специального обучения. Некоторые современные машины требуют совместной работы двух операторов, один из которых расположен на самой машине и занимается непосредственным управлением, а второй находится на земле рядом с машиной и контролирует глубину фрезерования и наличие препятствий (например, канализационных люков и решеток ливневой канализации).
Фрезерный барабан
Основным исполнительным инструментом дорожной фрезы является фрезерный барабан. Барабан содержит на своей поверхности подрезные резцедержатели (по краям), множество (несколько сотен) резцедержателей на основной поверхности и некоторое количество забрасывающих лопаток для сбора срезанного материала. В каждый резцедержатель устанавливается при помощи держателя резец, имеющий твердосплавный наконечник.
Делятся в зависимости от количества, размеров и расположения резцов на типы: Стандартные, Профилирующие, Микрофрезерные, Специальные, Стабилизирующие.
Барабаны допускают оперативную замену изношенных резцов.
Асфальтоукла́дчик — сложная линейная дорожно-строительная машина. Асфальтоукладчики предназначены для укладки слоев асфальтобетонного покрытия, включающей распределение и предварительное уплотнение асфальтобетонной смеси по нижележащему слою дорожной одежды. Обычно работает в паре с грузовиком, поставляющим для него смесь (см. иллюстрацию).
Конструкцией всех современных асфальтоукладчиков предусмотрена возможность автоматического управления процессами подачи, распределения и укладки материала дорожной одежды. Качественное строительство покрытия невозможно выполнить без использования для управления рабочим органом укладчика автоматики нивелирования, разве что небольших по площади, разрозненных участков. При строительстве не сложных объектов на укладчике устанавливают, как минимум, датчики контроля подачи материала на распределительный шнек, датчик уклона, контролирующий угол наклона плиты к горизонту, один или два датчика высоты, контролирующих толщину укладываемого слоя. На ответственных объектах, особенно на укладке широкой полосы дорожной одежды, при раздвинутой плите, используют более сложные системы автоматики нивелирования. АСУ для асфальтоукладчиков и других СДМ по способу передачи и обработки управляющего сигнала делятся на цифровые и аналоговые. Цифровые приборы создаются с учетом максимального использования последних достижений в области компьютерных технологий. Системы автоматики нивелирования, комплектуемые на их основе, универсальны, многофункциональны, предоставляют возможность применения различных сочетаний датчиков, например в один комплект АСУ может входить ультразвуковой бесконтактный датчик высоты и датчик-приемник лазерных плоскостей.
