Раздел 6 «Оборудование для постройки малых мостов»

Тема 6.1

«Оборудование для погружения свай»

Погружение свай в грунт осуществляется забивкой, вибрирова­нием и завинчиванием. Места погружения обозначают колышками после проведенной разбивки площадки. Процесс погружения свай в грунт складывается из подъема свай, установки на точку забивки, укреплении свай в соответствующем проекту положении и самого погружения.

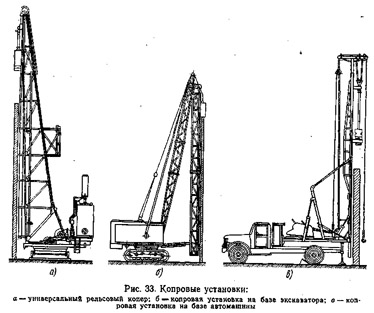

Погружение свай забивкой осуществляется с помощью копро­вых установок. Выбор типа копра зависит от условий производства работ (рис. 33). Последовательность забивки свай и путь движе­ния копровой установки должны быть намечены заранее и зависят  от количества свай, подлежащих погружению, особенностей возво­димого сооружения, геологических условий.

Существует несколько схем забивки: последовательно-рядовая, секционная и две концентрические (от середины к краям, от краев к середине) (рис. 34).

Процесс забивки сваи осуществляется паровоздушными и дизель-молотами. Первые совершают в минуту около 300, вторые — около 60 ударов. Выбор сваебойного молота зависит от ряда параметров: вида грунтов, массы и длины -свай и т. п.

Забивка свай осуществляется до получения заданного проектом отказа. Отказ — величина погружения сваи от одного удара. По­скольку отказ — величина малая и трудноизмеримая в построечных условиях, она определяется делением величины погружения сваи от серии ударов, называемой залогом, на число ударов в этой серии.

Способ вибропогружения свай основан на том, что силы трения и сцепления в грунте под действием вибрации определенной часто­ты резко уменьшаются и свая, через которую эта вибрация переда­ется на грунт, начинает погружаться. Чем массивнее вибрационная установка, тем быстрее идет погружение.

Еще более эффективно осуществляется погружение сваи под действием ударов и вибрации, совершаемых вибромолотом. Прин­цип действия вибромолота основан на том, что вибрация передается на сваю через спиральные пружины, а корпус вибромолота, вибри­руя, ударяет бойком по оголовку сваи (рис. 35).

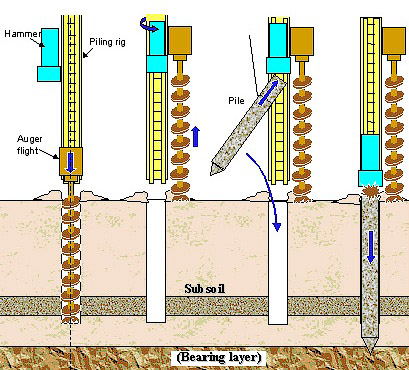

Завинчивание свай, имеющих винтовые наконечники, осущест­вляется или самоходной установкой, смонтированной на базе авто­мобиля, или специальным механизмом — электрокабестаном.

Процесс погружения свай в грунт может быть значительно об­легчен и ускорен, если сильная струя воды размывает грунт под концом сваи, для чего в теле сваи могут быть оставлены каналы или смонтирован трубопровод для подачи воды к острию сваи.

Из-за неоднородности грунтов сваи дают проектный отказ, бу­дучи забитыми на разную глубину. Оголовки свай могут оказаться на отметке выше необходимой. В этом случае 'производится срезка свай. Деревянные сваи срезают механическими пилами, металли­ческие — автогеном. В железобетонных сваях производится околка бетона и срезка арматуры.

Дизель-молот — устройство для забивания свай в землю. Принцип действия аналогичен работе дизельного двигателя. В трубчатом дизель-молоте цилиндр устанавливается на верхнюю часть сваи. В цилиндре вверх-вниз движется баба, играющая роль одновременнопоршня и бойка. При движении бабы вниз происходит сжатие находящегося в цилиндре воздуха вместе с подаваемым топливом. Одновременно с ударом бабы по концу сваи воспламеняется сжатая топливо-воздушная смесь, часть энергии расширяющихся газов добавляется к энергии удара, забивая сваю глубже. Остальная часть энергии газов расходуется на подъем бабы вверх. Вблизи верхней точки открываются выпускные клапаны, через которые продукты сгорания выходят в атмосферу, а также впускные, через которые снаружи засасывается чистый воздух. Исчерпавшая энергию подъема баба под действием своего веса начинает движение вниз, и цикл повторяется.

Копёр — строительная машина, предназначенная для подъёма, установки сваи на точку погружения, корректировку, погружения сваи в грунт (или извлечения) с помощью погружателя (или выдергивателя). Один из первых работоспособных образцов устройства был продемонстрирован английским учёным Джеймсом Несмитом в 1843 году.

Устройство и принцип работы

Копёр

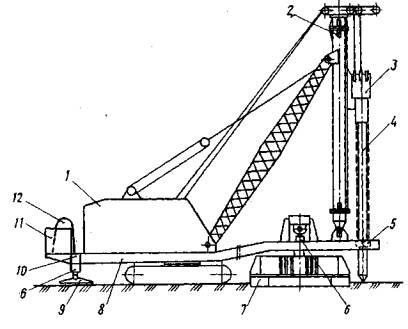

Кран-копёр на базе механического гусеничного экскаватора ЭО

Копер СП49Д на базе трактора Т10МБ (Т170МБ) в транспортном положении

Копёр поднимает сваю, подносит или подтаскивает её к нужному месту и устанавливает в проектное положение. Затем свая погружается в грунт. После этого копёр перемещается к месту установки следующей сваи.

Основные методы погружения свай:

  • ударное погружение.

  • вибропогружение.

  • виброзабой.

Существуют также альтернативные способы погружения. Если погружение осуществляется дизель-молотом, который не закреплён на установке, копёр используется для установки молота на сваю, после чего может перейти к следующей свае, пока первая забивается. Если свая погружается вибро-методом, вибропогружатель обычно установлен на самом копре и процедура погружения вовлекает копёр.

Классификация

Конструкция

  • Самоходные копровые установки.

  • Несамоходные копры: башенные.

Назначение

  • Свайные погружатели]:

  1. ударного действия.

  2. вибрационного действия.

  • Сваевыдёргиватель (шпунтовыдёргиватель).

Рабочий орган

В качестве рабочего органа сваепогружателя могут выступать:

  • Молоты:

  1. Механический.

  2. Паровоздушный: простого и двойного действия.

  3. Дизельный: штанговый или трубчатый.

  4. Гидравлический.

  5. Вибрационный.

  • Вибровозбудитель: высоко- или низкочастотного погружателя.

Описание и конструкция

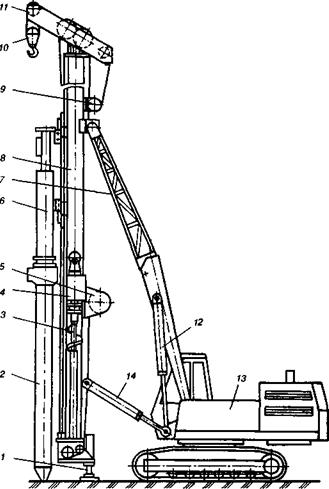

Копровая установка состоит из следующих основных частей

  • Базовая машина.

  • Сменное копровое оборудование.

Для выполнения операций поворота платформы, наклона мачты и изменения её вылета, установка может оснащаться соответствующими механизмами.

Базовая машина

Используется для передвижения копра к месту забивки сваи. В качестве ходового устройства применяются:

  • Колёсное шасси.

  • Гусеничное ходовое устройство.

  • Рельсовое устройство.

На базовой машине размещены: силовая установка, трансмиссия и аппаратура управления рабочим оборудованием копра.

Копровое оборудование

Копровое оборудование — сменное навесное оборудование для стрел общестроительных машин (экскаваторовстреловых кранов), в состав которого входят[1]:

  • Мачта.

  • Лебёдки.

  • Рабочий орган.

Мачта

Представляет собой конструкцию, которая обеспечивает перемещение оборудования, установку сваи, центрирование и дальнейшее её наведение на точку погружения. Мачты выполняются из металла, либо из дерева. Для крепления используются специальные устройства и подкосы.
