Раздел 4 «Машины и оборудование для производства дорожно-строительных материалов»
Тема 4.1
«Бурильные станки»

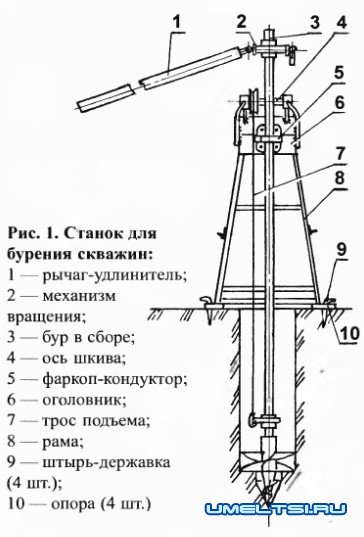

Буровой станок — буровая машина, установленная на самоходной платформе или передвижной раме, применяемая для бурения взрывных и разведочных скважин и шпуров при открытой и подземной разработке полезных ископаемых, при сплошных камерных и особенно этажно-камерных и блоковых системах разработки для бурения скважин.
Классификация
буровые станки вращательного бурения шарошечными долотами
буровые станки вращательного бурения резцовыми коронками
буровые станки ударно-вращательного бурения
буровые станки комбинированного бурения
буровые станки ударно-канатного бурения
Характеристики
диаметр бурения — до 320 мм
глубина бурения — до 55 м
частота вращения инструмента — до 3,3 с-1
крутящий момент — до 10 кН
скорость подачи — до 0,4 м/с
усиление подачи — до 200 кН
размер блина штанги — до 4250 м
скорость передвижения станка — до 1,36 км/ч
давление на грунт — до 0,1 МПа
мощность двигателей установленная — до 337 кВт
габариты в рабочем положении: длина — до 10300 мм, ширина — до 4900 мм, высота — до 18200 мм
масса — до 48,2 т
Рабочие инструменты
буровой инструмент
мачта
механизм подъёма и опускания мачты
штанги
питающий рукав
пульт управления
подъёмная лебёдка
автоподатчик
автомаслёнка
Применение
бурение вертикальных и наклонных, в основном, взрывных скважин.
Тема 4.2 «Дробильно-сортировочное оборудование и установки»

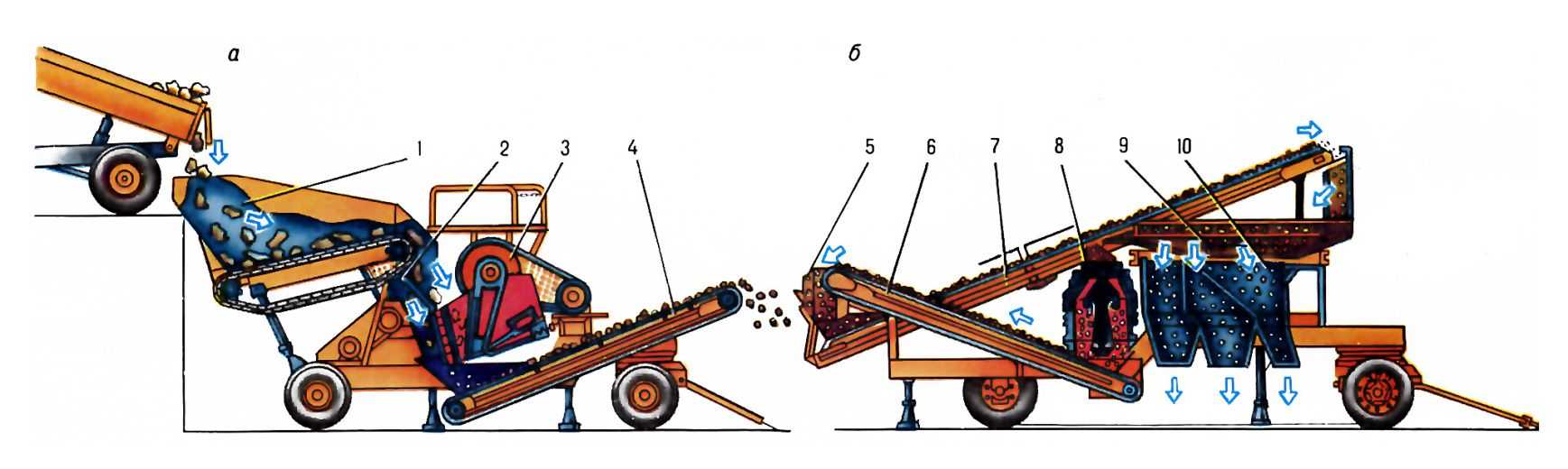

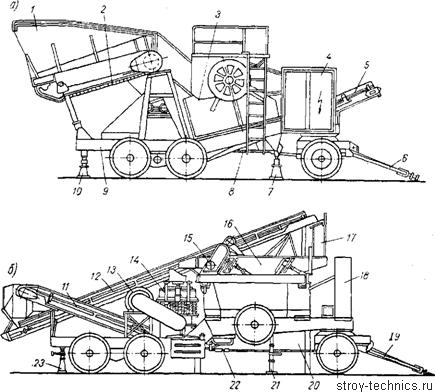

Передвижная дробильно — сортировочная установка — (англ. crusher – grader) комплекс оборудования, предназначенного для первичной переработки и подготовки добытой горной массы к промышленному использованию, включающее в себя дробилки крупного и среднего дробления, грохоты, конвейеры и т. д., позволяющее осуществлять поточную технологию и комплексную механизацию открытых и подземных работ.
Характеристики передвижных дробильно — сортировочных установок
производительность — до 270 т/ч
общий вес — от 30000 кг
размер входного материала — от 80 мм
размер входного отверстия дробилки — от 900х578 мм
объем загрузочного бункера — от 4 м3
диаметр ротора — от 1200 мм
ширина ротора — от 950 мм
мощность двигателя — от 220 кВт
Применение передвижных дробильно — сортировочных установок
осуществление поточной технологии обогащения породы
комплексная механизация открытых и подземных горных работ
Рабочие инструменты передвижных дробильно — сортировочных установок
дробилки крупного дробления
дробилки среднего дробления
грохоты
конвейеры
Классификация передвижных дробильно — сортировочных установок
по производительности
предвижные дробильно — сортировочные установки малой производительности (до10т/ч)
предвижные дробильно — сортировочные установки средней производительности (до 50т/ч)
предвижные дробильно — сортировочные установки большой производительности (от 50т/ч)
по виду исполнения
перемещаемые предвижные дробильно — сортировочные установки
самоходные предвижные дробильно — сортировочные установки
сборно — разборные предвижные дробильно — сортировочные установки
по числу агрегатов
одноагрегатные предвижные дробильно — сортировочные установки
двухагрегатные предвижные дробильно — сортировочные установки
многоагрегатые предвижные дробильно — сортировочные установки
по виду привода машин
предвижные дробильно — сортировочные установки с эдектрическим приводом
предвижные дробильно — сортировочные установки с дизельным приваодм
предвижные дробильно — сортировочные установки с комбинированным приводом
Дроби́лка (камнедробилка) — оборудование для дробления, то есть механического воздействия на твердые материалы с целью их разрушения [1].

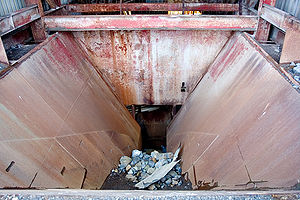

Пример питания щековой дробилки
Пригодны для разрушения материала на куски меньшего размера. Разделяют в зависимости от крупности дробленного материала дробилки крупного, среднего и мелкого дробления. Условное деление по крупности выглядит следующим образом:
Применение
По применению разделяют для:
твердых горных пород,
мягких горных пород,
продуктов и отходов металлургического производства,
древесины,
пластмасс,
твердых бытовых отходов,
биологических отходов.
Принцип действия
В зависимости от назначения и, соответственно, сложности задачи существуют разные конструкции, реализующие следующие принципы дробления:
раздавливание,
разрезание или разрыхление,
ударное воздействие (молотки, билы, отбойные плиты),
ударное воздействие («свободный удар», удар «камень о камень»).
Конструктивное исполнение
По конструкции делятся на:
Щековая дробилка
Конусная дробилка
Молотковая дробилка
Валковая дробилка
дисковые (ножевые),
Также к дробильным машинам относятся шаровые мельницы и вибрационные мельницы.
Способ установки
По способу установки и возможности передвижения различают:
стационарные
мобильные на колёсном шасси
мобильные на гусеничном шасси
Особенности эксплуатации в зависимости от исполнения
Дробилка стационарного исполнения по своей конструкции и правилам к организации работ требует утвержденной проектной документации, проведения строительных мероприятий (как минимум фундаменты) и создания соответствующей инфраструктуры, то есть для эксплуатация требуется защищенный проект на организацию производства и разрешение на эксплуатацию регионального представительства Ростехнадзора. Строительные работы и монтаж занимают обычно 2-3 месяца.
Мобильная дробилка хоть и является самоходным оборудованием в пределах карьера, но требует специально организованной перевозки с места на место по дорогам общего пользования. Её неоспоримые преимущества:
не требуется защищенный проект,
не требуются фундаменты (строительная часть сведена к минимуму или отсутствует),
разворачивание работы установки 4-16 часов,
свободное перемещение по карьеру к месту выемки породы (исключение этапа первичной транспортировки сырья).
На эксплуатацию карьера также требуется разрешение регионального представительства Ростехнадзора.
Некоторые дробилки стационарного исполнения имеют в силу низкой металлоемкости (веса) и отсутствия специального фундамента возможность быть «легко перебазируемыми», то есть на демонтаж и монтаж на новом месте требуется около 2-4-х недель.
