Тема 3.5 «Передвижные компрессоры»

Компрессор (от лат. compressio — сжатие) — устройство для сжатия и подачи воздуха и др. газов под давлением.

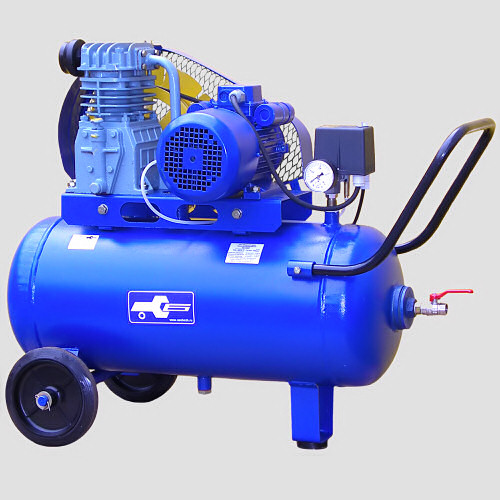

Компрессорный агрегат Corcen для перекачки паровой фазы СНГ

По принципу действия все компрессоры можно разделить на две большие группы: динамические и объёмные. В компрессорах динамического принципа действия газ сжимается в результате подвода механической энергии от вала, и дальнейшего взаимодействия рабочего вещества( газа) с лопатками ротора. К данному типу машин относятся Центробежные(ЦК) о Осевые компрессоры(ОК).

В машинах объёмного принципа действия рабочий процесс осуществляется в результате изменения объёма рабочей камеры. Например, объём цилиндра в поршневом компрессоре (ПК). Номенклатура машин данного типа разнообразна, и насчитывает более десятка. Вот основные из них: Поршневые (ПК), Винтовые (ВК), Роторно - шестерёнчатые, Мембранные, Жидкостно-кольцевые, Воздуходувки Рутса, Спиральные, Компрессор с катящимся ротором и т.д.

Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м.куб. в минуту, м.куб. в час). Производительность обычно считают по показателям приведённым к нормальным условиям. При этом различают производительность по входу и по выходу. Эти величины практически равны при маленькой разнице давлений между входом и выходом. При большой разнице у, скажем, поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в два раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом.Компрессоры называются дожимающими, если давление всасываемого газа существенно превышает атмосферное.

Классификация

Общепринятая классификация механических компрессоров по принципу действия. Под принципом действия понимают основную особенность процесса повышениядавления, зависящую от конструкции компрессора.

Объёмные компрессоры

Это машины, в которых процесс сжатия происходит в рабочих камерах, изменяющих свой объём периодически, попеременно сообщающихся с входом и выходом компрессора. Объёмные машины по геометрической форме рабочих органов и способу изменения объёма рабочих камер можно разделить на поршневые,мембранные и роторные (винтовые, ротационно-пластинчатые, жидкостно-кольцевые, с катящимся ротором, газодувки Рутс (насос Рутса), спиральные)компрессоры.

Поршневые компрессоры

Могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), (при высоких давлениях сжатия применяются также плунжерные).

Роторные компрессоры

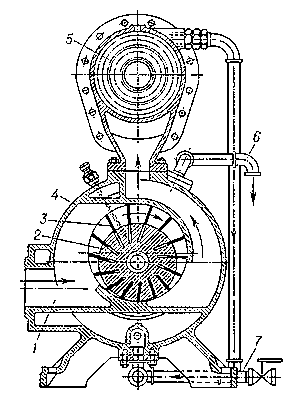

К объёмным машинам с вращающим сжимающим элементом (роторным машинам) относятся: винтовые компрессоры, ротационно-пластинчатые, жидкостно-кольцевые и другие конструкции компрессорных машин.

Турбокомпрессоры - Машины динамического действия, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей. В зависимости от направления движения потока и типа рабочего колеса (РК) машины бывают Центробежные (ЦК) и осевые (ОК)

Прочая классификация

По назначению (применению) компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, энергетические, общего назначения и т. д.), по роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый и т. д.).

По способу отвода теплоты — с жидкостным или воздушным охлаждением.

По типу приводного двигателя  — с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины.

По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.

По конечному давлению различают:

• Вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,1..1 атм.), в некоторых специальных исполнениях - до 200 кПа (2 атм.). В режиме всасывания воздуходувки могут создавать разрежение как правило 10..50 кПа, в отдельных случаях до 90 кПа и работать как вакуумный насос низкого вакуума^[2].

• Компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа.

• Компрессоры среднего давления — от 1,2 до 10 МПа.

• Компрессоры высокого давления — от 10 до 100 МПа.

• Компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.
